ADuM1252

推荐新设计使用

具有扩展 VDD、空闲总线热插拔和低 VOL 功能的超低功耗、双向 I2C 隔离器

数据手册 (Rev. 1) 产品选型表
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 低 VOL(MAX) 可实现更高的 I2C 套件兼容性
    • 第 1 侧：0.69V
    • 第 2 侧：0.4V
  • 超低功耗可延长电池寿命
    • 400 kHz 时每通道 142μA（典型值）
  • 较宽的独立 VDD1/VDD2 电源范围支持更多逻辑电压电平并可实现电平转换
    • 两侧均为 1.71V 至 5.5V
  • 增强型热插拔第 2 侧 I/O
    • 初始第 2 侧连接发生在总线空闲或停止状态，以防止数据损坏
  • 双向 I 2 C 数据传输高达 2MHz SCL
  • 用于高级总线拓扑的双向 SCL
    • 支持跨隔离栅的时钟延伸和多个控制器
  • 强大的灌电流能力可降低 RPULL-UP 值，从而实现更快的总线速度
    • 第 1 侧：5mA
    • 第 2 侧：50mA
  • 为数字信号提供稳健的电气隔离
    • 可持续耐受 (VIOWM)
      • 8 引脚窄体 SOIC：445VRMS
    • 可承受 ±10kV 浪涌，符合 IEC 61000-4-5 标准
    • 爬电距离和净空：
      • 8 引脚窄体 SOIC：4mm
  • 安全和法规认证（申请中）
    • IEC60747-17（申请中）
      • 增强型 VIORM 窄体 SOIC：630VPEAK
    • UL 1577（申请中）
      • 8 引脚窄体 SOIC：1 分钟 3000VRMS
    • IEC/EN/CSA 62368-1（申请中）
    • IEC/EN/CSA 61010-1（申请中）
    • CAN/CSA-C22.2 第 14-18 号（申请中）
ADuM1252
具有扩展 VDD、空闲总线热插拔和低 VOL 功能的超低功耗、双向 I2C 隔离器

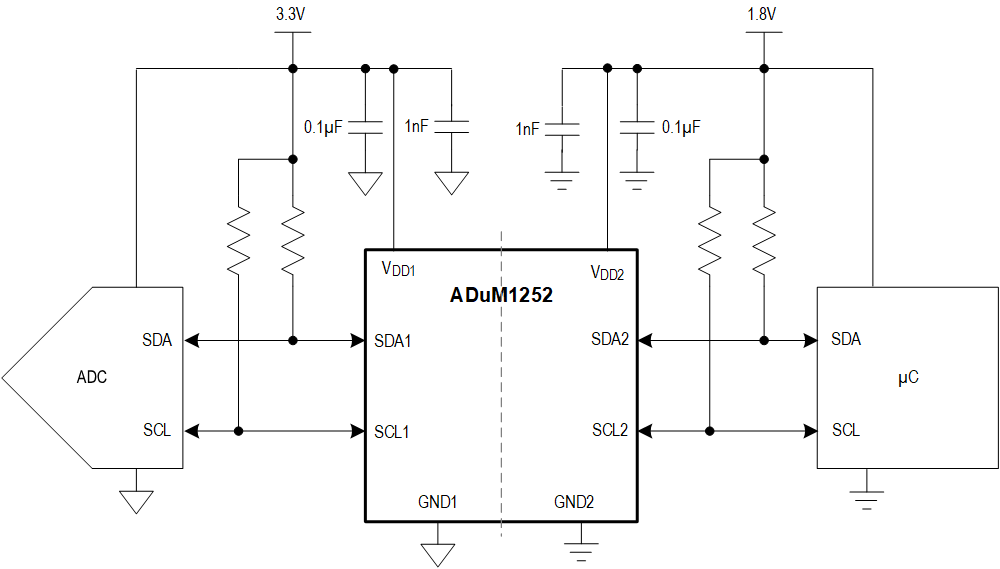

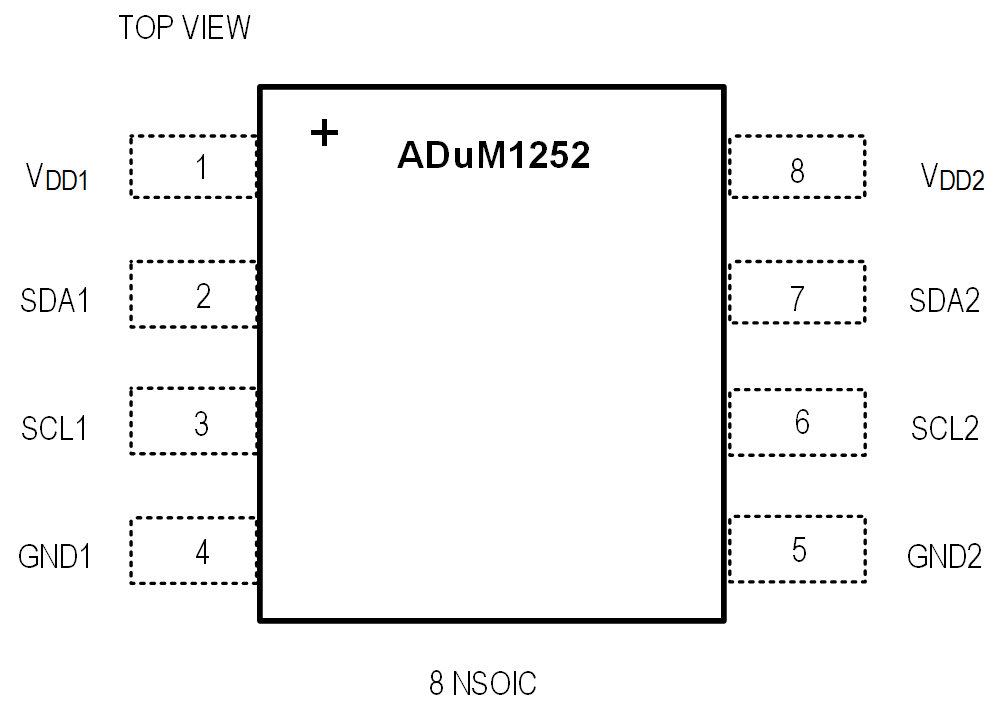

ADUM1252 Simplified Application Diagram ADUM1252 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
isoPower 2
ADuM5020
推荐新设计使用 低辐射 500mW 隔离式 DC/DC 转换器
ADuM5028
推荐新设计使用 低辐射隔离式DC/DC转换器
变压器驱动器 1
MAX258
量产 500mA、推挽式变压器驱动器，用于隔离电源设计
反激、正向和隔离式控制器 2
LT8303
推荐新设计使用 具 150V/450mA 开关的 100VIN 微功率隔离型反激式转换器
LT3999
量产 具有占空比控制功能的低噪声、1A、1MHz 推挽式 DC/DC 驱动器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
ADuM1252SEVKIT

评估：ADuM1252

立即购买 更多内容

特性和优点

  • 数据传输速率：从 DC 到 2MHz
  • 宽电源电压范围：1.71V 至 5.5V
  • 方便的四点 I2C 总线连接
  • 确保提供高达 3.0kVRMS 隔离，持续 60 秒
  • 支持板载电源电流测量
  • 温度范围：40°C 至 +125°C
  • 经过验证的 PCB 布局
  • 全面装配且经过测试

产品详情

ADuM1252S 评估套件（EV 套件）是一款全面装配且经过测试的电路板，展示了 ADuM1252 的特性，ADuM1252 是一款采用 8 引脚窄 SOIC 表面贴装封装、具有超低待机电流的 2 通道双向增强型数字隔离器。ADuM1252S EV 套件可用于评估 ADuM1252 的功能和电气性能。该 EV 套件由两个独立的电源供电。

ADuM1252S EV 套件还可用于评估 ADuM1253。

eval board
schematic 4
schematic 5
schematic 6
schematic 7
EVAL-LTC9105-AZ

EVAL-LTC9105-AZ: LTC9105, MAX5974C, LT4321, and ADuM1252 IEEE 802.3bt Powered Device with I2C Telemetry

立即购买 更多内容

特性和优点

  • IEEE 802.3bt-compliant Class 6 PD
  • Port telemetry with an isolated I2C interface
  • 5V/9.2A isolated synchronous forward converter

产品详情

The EVAL-LTC9105-AZ is an IEEE 802.3bt-compliant Type 3, Class 6 Power over Ethernet (PoE) powered device (PD) with port telemetry via I2C. The evaluation board features the LTC9105 PD interface controller, MAX5974C switching regulator controller, the LT4321 PoE ideal diode bridge controller, and the ADuM1252 I2C isolator.

The LTC9105 provides IEEE 802.3af-, IEEE 802.3at-, and IEEE 802.3bt-compliant interfacing with port voltage and current telemetry via I2C. It utilizes an external, low channel resistance, RDS(ON) (34mΩ typical), N-channel, hot-swap metal-oxide semiconductor, field-effect transistor (MOSFET), and 50mΩ sense resistor. Automatic maintain power signature (MPS) keeps the port connected when the current drops to a low level.

The MAX5974C controls a DC/DC converter utilizing a highly efficient active-clamp forward converter topology with synchronous rectification and provides an isolated 5V/9.2A output. The LT4321 controls eight low RDS(ON) (57mΩ typical), N-channel MOSFETs to further improve end-to-end power delivery efficiency and ease thermal design. The ADuM1252 isolates I2C data between the LTC9105 and a host controller on a nonisolated ground domain.

The EVAL-LTC9105-AZ is configured as a Class 6 PD and accepts up to 51W of delivered power from a power sourcing equipment (PSE) via its RJ45 connector (J1). The EVAL-LTC9105-AZ can be powered by a local 55V DC power supply using the auxiliary supply input terminals. With the DC590B I2C interface board connected to the EVAL-LTC9105-AZ, the EVAL-LTC9105-AZ graphical user interface (GUI) displays port telemetry and configuration options.
ADuM1252SEVKIT
评估：ADuM1252

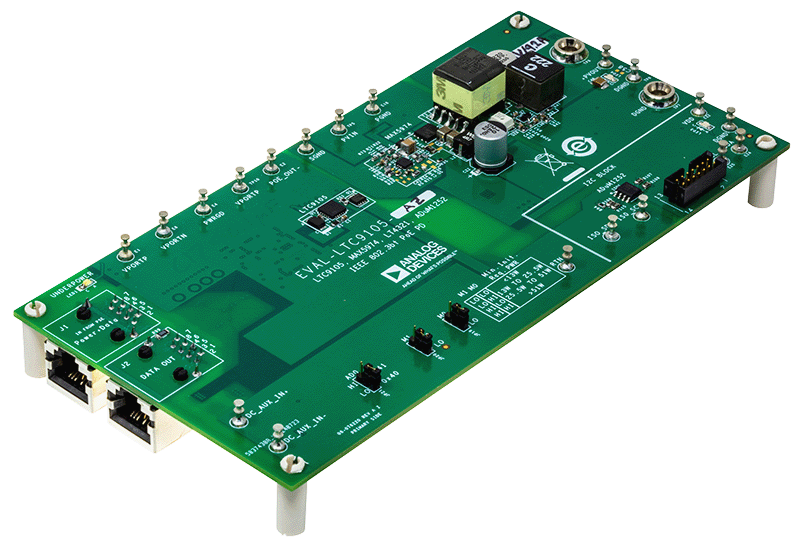

ADUM1252SEVKIT Board Photo Angle ADUM1252SEVKIT Board Photo Top ADUM1252SEVKIT Board Photo Bottom
EVAL-LTC9105-AZ
EVAL-LTC9105-AZ: LTC9105, MAX5974C, LT4321, and ADuM1252 IEEE 802.3bt Powered Device with I2C Telemetry

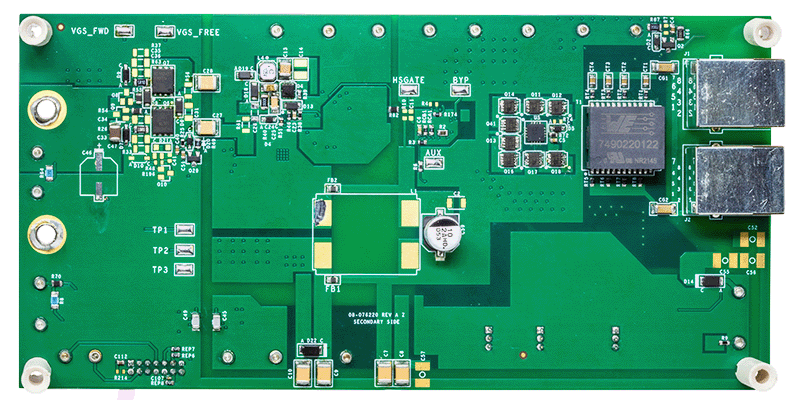

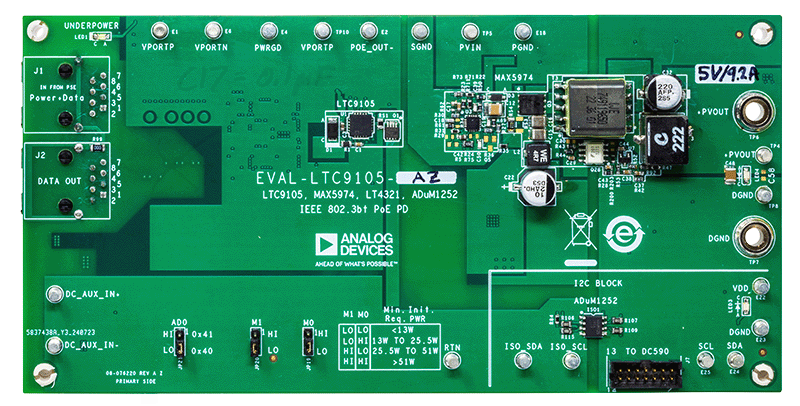

EVAL-LTC9105-AZ Board Photo Angle View EVAL-LTC9105-AZ Board Photo Top View EVAL-LTC9105-AZ Board Photo Bottom View EA PoE PD 6
