  • 5.7 kV rms 信号隔离型 RS-485 接口收发器
  • 符合 DIN V VDE 0884-11 的 1500 V 峰值和直流工作电压
  • 低辐射发射：通过 EN 55032 B 级认证，并在 2 层 PCB 上留有余量
  • RS-485 接口 A、B、Y 和 Z 总线引脚具有 IEC ESD 保护
    • ≥ ±12 kV IEC 61000-4-2 接触放电
    • ≥ ±15 kV IEC 61000-4-2 空气放电
  • 低速 500 kbps 数据速率，适用于 EMI 控制
  • 灵活电源输入
    • 初级 VDD1 电源为 1.7 V 至 5.5 V
    • 隔离 VDD2 电源为 3.0 V 至 5.5 V
  • 符合 5V VDD2 的 Profibus ®
  • −40°C 至 +125°C 的宽工作温度范围
  • 高共模瞬变抗扰度：>250 kV/μs
  • 短路、开路和输入悬空接收器失效安全
  • 支持 192 个总线节点（72 kΩ 接收器输入阻抗）
  • 全面支持热插拔控制器（无毛刺上电和关断）
  • 安全和监管审批（申请中）
    • CSA 元件验收通知 5A、DIN V VDE V 0884-11、UL 1577, CQC11-471543-2012、IEC 61010-1
  • 16 引脚、宽体 SOIC_W 封装，标准引脚排列的爬电距离和净空为 8.3 mm
ADM2761E
配备 ±15 kV IEC ESD 的 5.7 kV RMS 隔离型、高工作电压 RS-485 接口收发器
ADM2761E Functional Block Diagram ADM2761E Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
isoPower 2
ADuM6020
推荐新设计使用 低辐射、5 kV 隔离式 DC-DC 转换器
ADuM6028
推荐新设计使用 低辐射、5 kV 隔离式 DC-DC 转换器
超低功耗微控制器 1
ADuCM4050
推荐新设计使用

集成电源管理的超低功耗ARM Cortex-M4F MCU
单通道模数转换器 3
AD4000
量产 16 位 2 MSPS/1 MSPS/500 kSPS 精密伪差分 SAR ADC
AD4004
推荐新设计使用 16 位 2 MSPS/1 MSPS/500 kSPS 精密伪差分 SAR ADC
AD4008
推荐新设计使用 16 位 2 MSPS/1 MSPS/500 kSPS 精密伪差分 SAR ADC
精密微控制器 2
ADuCM3027
推荐新设计使用

集成电源管理和128Kb嵌入式闪存的超低功耗ARM Cortex-M3 MCU


ADuCM3029
推荐新设计使用

集成电源管理和256Kb嵌入式闪存的超低功耗ARM Cortex-M3 MCU

内部电源开关降压稳压器 1
ADP2384
推荐新设计使用 20 V、4 A、同步降压DC-DC稳压器
正线性稳压器(LDO) 1
ADP7118
推荐新设计使用 20 V、200 mA、低噪声、CMOS LDO线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
EVAL-ADM2761EEBZ

ADM2761E 评估板

立即购买 更多内容

特性和优点

  • ADM2761E 信号隔离型、半双工、RS-485 接口收发器的简化评估，峰值工作电压为 1500 V
  • 符合 EN 55032 B 类辐射排放标准的双层 PCB
  • 尺寸适合于半双工、16 引脚 SOIC_W 封装（爬电距离和净空为 8.3 mm）
  • 配有跳线选项的板载 ADP7104 LDO 调节器，用于多种电源配置中的简化评估
  • 通过使用灵活低压的 VDD1 电源线，可与电压低至 1.7 V 的输入和输出节点进行对接。
  • 宽总线电压 DD2 电源轨范围为 3.0 V 至 5.5 V
  • A 和 B 引脚具有 IEC 61000-4-2 ESD 保护
    • ≥±12 kV 接触放电与 ≥±15 kV 空气放电
  • 适用于 TxD 输入信号的 SMA 连接器
  • 可选板载 LTC1799 振荡器，用于提供 TxD 信号
  • 用于连接电源、数字和 RS-485 接口信号的螺丝接线板
  • 数字输入信号可选择启用和禁用跳线
  • 端电极的电阻器与尺寸
  • 测量所有信号的测试点

产品详情

EVAL-ADM2761EEBZ 可简单有效的评估 ADM2761E 5.7 kV rms、高工作电压、半双工信号隔离型 RS-485 接口收发器。

EVAL-ADM2761EEBZ 随附用于评估单个系统中 ADM2761E 套件的选项。可通过 EVAL-ADM2761EEBZ. 评估板上的螺丝接线板，轻松访问数字和 RS-485 接口总线信号。通过板载跳线选项可以配置每个数字输入。

两个板载 ADP7104 低压差（LDO）调节器可接入高达 20 V 的输入电压，并向 VDD1 引脚和 VDD2 引脚输出一系列可选电源电压，并可通过跳线选项进行配置。可以将 LDO 调节器置于旁路，而直接使用外部电源为 ADM2761E 的 VDD1 电源引脚和 VDD2 电源引脚供电。

灵活的 VDD1 引脚初级侧逻辑电源允许该套件在 1.7 V 到 5.5 V 的数字输入/输出 (I/O) 电压下运行，从而可在使用 1.8 V 或 2.5 V 电源时，通过现代节点进行通信。VDD1 引脚也可以由 ADP7104 稳压电源供电。

可采用其他方法向该套件提供传输数据输入 (TxD) 信号。EVAL-ADM2761EEBZ 评估板上配有可选的 LTC1799 振荡器，可以进行配置，并为 10 kHz 到 250 kHz 范围内的 TxD 数字输入提供时钟信号。通过接线板，可轻松地有线连接微控制器或处理器。为了获得较佳的信号完整性，可以使用板载超小型 A 版 (SMA) 连接器连接外部数据信号。

EVAL-ADM2761EEBZ 的尺寸适合于具有 16 引脚、小外形、宽体 (SOIC_W) 封装的 ADM2761E 半双工、隔离型 RS-485 接口收发器。

有关 ADM2761E 的完整详细信息，请参阅 ADM2761E 数据手册，在使用 EVAL-ADM2761EEBZ 时，必须同时参阅该数据手册和本用户指南。

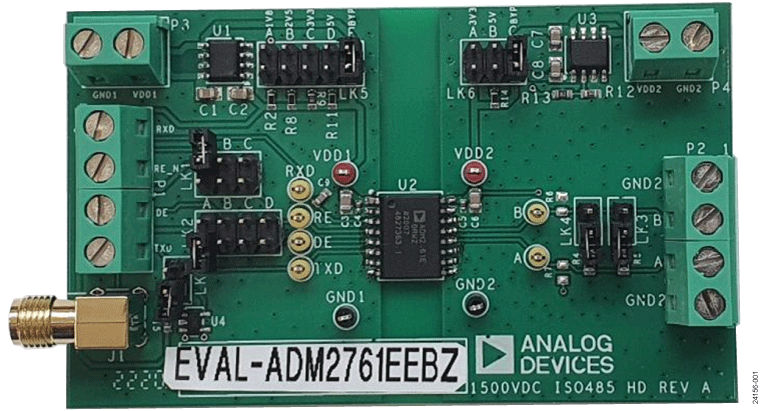

EVAL-ADM2761EEBZ
ADM2761E 评估板
EVAL-ADM2761EEBZ Evalution Board
