ADuCM3027

推荐新设计使用

集成电源管理和128Kb嵌入式闪存的超低功耗ARM Cortex-M3 MCU

数据手册 (Rev. B) 产品选型表

产品模型: 5

Viewing:

产品详情

EEMBC ULPBench^™ 评分：245.5

超低功耗活动和休眠模式
活动模式（完全开启模式）：< 30 μA/MHz（典型值）
Flexi^™ 模式（内核处于休眠、外设活动状态）：< 300 μA（典型值）
休眠模式（带SRAM保留）：< 750 nA（典型值）
关断模式（可选RTC活动）：< 60 nA（典型值）

集成MPU的ARM^® Cortex^®-M3处理器
- 串行线调试接口频率最高达26 MHz
电源管理
- 单电源供电(VBAT)：1.74 V至3.6 V
- 可选降压转换器可提高效率
存储器选项
- 集成ECC的128 KB/256 KB嵌入式闪存
- 4 KB高速缓存可降低有源功率
- 64 KB可配置系统SRAM，带奇偶校验
- 多达32 KB的SRAM，保留在休眠模式下
安全
- 带有专用片内振荡器的看门狗
- 内置可编程多项式的硬件CRC
- 多奇偶校验位保护的SRAM
- ECC保护嵌入式闪存
安全
- TRNG
- 用户代码保护
- 硬件加密加速度计，支持AES-128、AES-256和SHA-256
数字外设
- 3个SPI接口，可与传感器、无线电和转换器实现无缝接口
- I²C和UART接口
- SPORT用于与转换器和无线电本地连接
- 可编程GPIO（LFCSP封装有44个，WLCSP封装有36个）
- 3个支持PWM的通用定时器
- 带有SensorStrobe^™和时间戳的RTC和FLEX_RTC
- 可编程蜂鸣器
- 25通道DMA控制器
时钟特性
- 26 MHz时钟：片内振荡器、外部晶体振荡器
- 32 kHz时钟：片内振荡器、低功耗晶体振荡器
- 具有可编程分频器的集成式PLL
模拟外设
- 12位SAR ADC、1.8 MSPS、8通道、数字比较器

The ADuCM3027/ADuCM3029 微控制器单元(MCU)均为集成电源管理的超低功耗微控制器系统，可用于处理、控制和连接。MCU系统基于ARM^® Cortex^®-M3处理器，由数字外设、嵌入式SRAM和闪存、一个提供时钟、复位和电源管理功能的模拟子系统以及模数转换器(ADC)子系统组成。关于ADuCM3027/ADuCM3029不同产品的特性比较，参见表1。

表1 产品闪存选项
型号	嵌入式闪存大小
ADuCM3029	256 kB
ADuCM3027	128 kB

ADuCM3027/ADuCM3029/ADuCM3029-1/ADuCM3029-2 MCU共有的系统特性包括：

高达26 MHz的ARM Cortex-M3处理器
集成纠错码(ECC)的最多256 kB嵌入式闪存
可选4 kB缓存（以降低有功功率）
64 kB系统SRAM，带奇偶校验
电源管理单元(PMU)
多层高级微控制器总线结构(AMBA)总线矩阵
中央直接存储器访问(DMA)控制器
蜂鸣器接口
串行端口(SPORT)、串行外设接口(SPI)、内部集成电路(I²C)和通用异步接收器/发射器(UART)外设接口
集成高级加密标准(AES)和安全散列算法(SHA)-256的加密硬件支持
实时时钟(RTC)
通用和监督定时器
可编程通用输入/输出(GPIO)引脚
内置可编程发生器多项式的硬件循环冗余校验(CRC)计算器
上电复位(POR)和电源监控器(PSM)
12位逐次逼近寄存器(SAR) ADC
真正的随机数发生器(TRNG)

为支持低动态和休眠功耗管理，ADuCM3027/ADuCM3029 MCU提供一系列电源模式和功能，例如动态和软件控制的时钟门控与电源门控。

ADuCM3029-1和ADuCM3029-2 MCU模型与ADuCM3029 MCU具有相同的特性和功能。与ADuCM3027和ADuCM3029相关的所有规格也适用于ADuCM3029-1和ADuCM3029-2。

关于ADuCM3027/ADuCM3029 MCU的详细信息，请参阅集成电源管理的ADuCM302x超低功耗ARM Cortex-M3 MCU硬件参考手册。

产品聚焦

业界领先的超低功耗。
稳定工作，包括在深度睡眠模式下实现全电压监控、ECC闪存支持和SRAM存储器提供奇偶校验错误检测。
前沿安全。快速加密对客户算法提供读取保护。写入保护可防止未经授权的代码对器件进行重新编程。
通过中断实现32 kHz LFXTAL的故障检测。
SensorStrobe^™ 用于对外部传感器进行精确的时间同步采样。在休眠模式下工作，大大降低了系统解决方案中的电流。例如，使用ADXL363加速度计时，功耗降低10倍。设置之后无需软件干预。软件执行，因此无脉冲漂移。

应用

物联网(IoT)
电子货架标签(ESL)和标识
智能基础设施
智能锁
资产追踪
智能机器、智能计量、智能楼宇、智慧城市和智能农业
可穿戴设备
健身和临床
机器学习和神经网络;

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUCM3027BCBZ-R7	54-Ball WLCSP (2.76mm x 2.76mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUCM3027BCBZ-RL	54-Ball WLCSP (2.76mm x 2.76mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUCM3027BCPZ	64-Lead LFCSP (9mm x 9mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUCM3027BCPZ-R7	64-Lead LFCSP (9mm x 9mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUCM3027BCPZ-RL	64-Lead LFCSP (9mm x 9mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

中间件 1

操作系统和中间件

工具及仿真模型

ADuCM3027 IBIS Models 2

评估套件

基于USB的低成本ICE-1000和高性能ICE-2000 JTAG仿真器

立即购买更多内容

特性和优点

JTAG/SWD支持带ARM的Blackfin、Blackfin+、SHARC和多核SHARC+
即插即用，兼容USB 2.0
USB总线供电型器件
兼容Windows^® 8.1、Window 7
支持多处理器I/O电压： 1.8 V、2.5 V和3.3 V
支持多处理器
ICE-1000上JTAG/SWD时钟工作频率为5 MHz
ICE-2000上JTAG/SWD时钟工作频率最高可达46 MHz
多色LED增强状态指示
软件控制目标复位，以支持远程调试

产品详情

ADI的ICE-1000和ICE-2000仿真器为在ADI处理器和DSP上开发、测试和调试高级应用提供了方便。配合CrossCore^®Embedded Studio开发环境使用，这些仿真器可为全部JTAG兼容型ADI处理器提供最新支持。

针对ICE-1000/ICE-2000增加的全新调试功能：

CoreSight串行线调试(SWD)

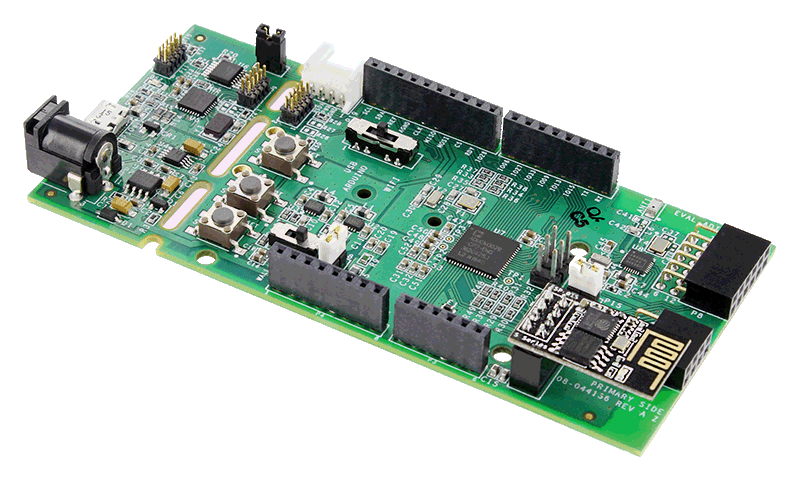

基于超低功耗ARM Cortex-M3处理器的Arduino无线开发平台，适合无线网应用

立即购买更多内容

特性和优点

尺寸兼容Arduino、PMOD和Grove
超低功耗ARM Cortex M3
开源IDE工具
无需外部调试器/仿真器

产品详情

EVAL-ADICUP3029是一款尺寸兼容Arduino和PMOD的开发板，内置Bluetooth和WiFi连接。该板使用基于Eclipse的开源交互式开发环境(IDE) CrossCore Embedded Studio，可免费下载。该平台包含许多硬件和软件示例项目，使客户可以更轻松地原型制作和创建适合物联网(IoT)应用的相连系统和解决方案。

EVAL-ADICUP3029使用ADuCM3029超低功耗ARM Cortex-M3处理器作为板上主要器件。ADuCM3029是一款集成式混合信号微控制器系统，可用于处理、控制和连接。

资料

UG-1310: FCC Part 90 Reference Design Using the ADF7030-1, ADuCM3029, ADP5310, and SKY65377-21 (Rev.0)
562.16 K

UG-1091: How to Set Up and Use the ADuCM3027/ADuCM3029 (Rev.B)
1.67 M

AD7124-8 PMOD Software User Guide

ADICUP3029 User Guide

EVAL-ADICUP3029 Design & Integration Files
2.01 M

软件

ADICUP3029 Source Code Example

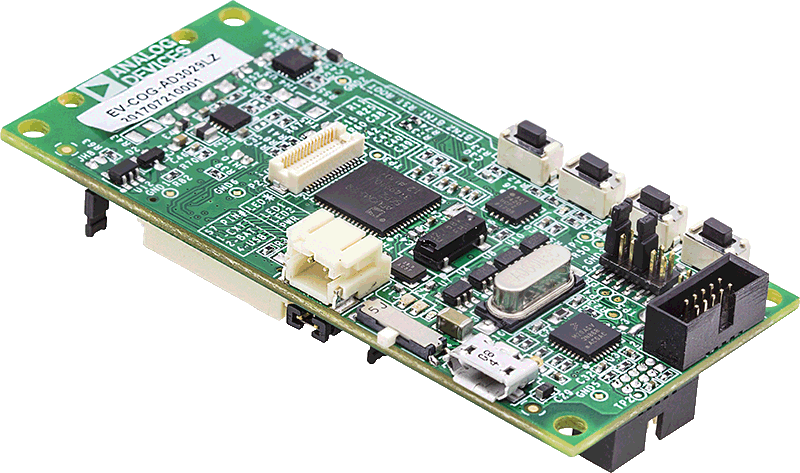

适合超低功耗应用的ADuCM3029 Cog开发平台

立即购买更多内容

特性和优点

板载超低功耗ARM Cortex M3 MCU
无需外部调试器/仿真器工具
小尺寸(75X35 mm)
多种电源选项——USB、纽扣电池、外部供电、锂离子电池
板载外设——加速度计、温度传感器
兼容ADI RF子卡和RF模块
兼容ADI应用外挂板（齿轮）
扩展连接器和跳线，提供对所有MCU信号的外部访问

产品详情

EV-COG-AD3029是ADI公司的一款开发平台，用于ADI MCU和RF收发器产品系列的超低功耗技术开发。该板使用基于Eclipse的开源交互式开发环境(IDE) CrossCore Embedded Studio，可免费下载。该平台包含许多硬件和软件示例项目，使客户可以更轻松地进行原型制作和创建适合物联网(IoT)应用的解决方案。

Cog开发系统可能包括以下元件

MCU Cog，突出显示ADI ULP产品系列的差异化值。
用于特定应用用例的可选外挂板（齿轮）。
用于连接的可选无线板(RF-Cog)

Cog开发系统设计用于在灵活的无线电、微处理器、传感器和应用开发环境中，快速挖掘工业、专业和产消客户的开发/原型制作能力。

资料

EV-GEAR-EXPANDER1Z User Guide

EV-COG-BLEINTP1Z User Guide

EV-COG-AD3029LZ User Guide

EV-COG-SMARTMESH1Z User Guide

UG-1205: How to Reproduce the ADuCM3027/ADuCM3029 EEMBC Scores on the EV-COG-AD3029LZ (Rev.0)
1.26 M

EVAL-ADuCM3029 EZ-KIT 用于ADuCM3027和ADuCM3029的ADuCM3029评估硬件（64引脚QFN）

立即购买更多内容

特性和优点

ADI ADuCM3029处理器
- 64引脚QFN封装
- 26 MHz振荡器
SPI Flash (SPI2)
- 32Mb
- Windbond W25Q32
加速度计(SPI2)
- ADI ADXL363
温度传感器
- ADI ADT7420
通用异步接收器/发射器(UART0)
- FTDI FT232R USB转UART IC
- USB微型B
调试(SWD/SWO)接口
- J-Link Lite ARM调试器
- SWD/SWO 20引脚0.1”接头可配合IAR仿真器使用
- SWD/SWO 10引脚0.05”接头
LED
- 五个LED：一个电源（绿色）、一个板复位（红色）和三个通用（黄色）
按钮
- 五个按钮：一个复位、一个唤醒、一个启动和两个IRQ/标志
扩展接口3 (EI3)连接器
- CLKOUT
- SPORT0
- SPI1
- UART0
- TWI0
- 定时器
- GPIO
- RESET
- GND/3.3V/5V输出
Arduino连接器
ADF7xxx连接器
功率测量
- 跳线用于测量处理器和电流功耗

产品详情

ADuCM3029 EZ-KIT^®是ADI公司针对ADuCM3029处理器的评估系统。

ADuCM3029处理器基于ARM^® Cortex^®-M3处理器内核，由数字外设、嵌入式SRAM和闪存组成。它还包含提供时钟、复位和电源管理功能的模拟子系统，以及ADC子系统。 ADuCM3029微控制器专为电机控制和工业应用而设计。 EZ-KIT附带所有必要的器件，可立即评估。

EZ-KIT内置一个支持ADF7xxx无线收发器系列子板产品的三个连接器阵列。

EZ-KIT提供了一个扩展接口3 (EI3)和一个Arduino接口。这些接口用于连接子板以扩展EZ-KIT的功能。

该评估板设计可以与IAR Embedded Workbench^®和Segger®开发环境配合使用，进行高级应用程序代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的程序
在应用程序中加载、运行、步进、停止和设置断点
读写数据和程序内存
读写内核和外设寄存器

资料

UG-1310: FCC Part 90 Reference Design Using the ADF7030-1, ADuCM3029, ADP5310, and SKY65377-21 (Rev.0)
562.16 K

UG-1091: How to Set Up and Use the ADuCM3027/ADuCM3029 (Rev.B)
1.67 M

ADuCM3029 EZ-KIT Schematic (Rev.1.1)
2.93 M

ADuCM3029 EZ-KIT Bill of Materials (Rev.1.5)
192.86 K

UG-1044: EZ-KIT ADZS-UCM3029EZLITE for the ADuCM3027/ADuCM3029 Microcontroller
935.18 K
