MAX9129
製造中クワッドバスLVDSドライバ、フロースルーピン配置
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$5.78
製品の詳細
- LVDSレベルで27Ω負荷を駆動
- 1nsの最小遷移時間(0%~100%)により反射を低減
- 保証データ速度:200Mbps (100MHz)
- イネーブルピンによりハイインピーダンス出力に設定
- パワーオフ時にハイインピーダンス出力
- グリッチなしのパワーアップ/パワーダウン
- ホットスワップ可能
- フロースルーピン配置
- 小型QFNパッケージ(TSSOPの半分のサイズ)で提供
- 単一電源:+3.3V

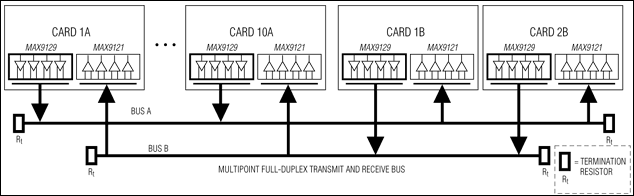

MAX9129は、フロースルーピン配置のクワッドバス低電圧差動信号(BLVDS)ドライバです。このデバイスは、制御された遷移時間(1ns (min)、0%~100%)で重負荷のマルチポイントバスを駆動し、反射を低減するように設計されています。MAX9129は4つのLVTTL/LVCMOS入力レベルを受け付け、最大200Mbps (100MHz)の速度で入力レベルを250mV~450mVの出力レベル(標準LVDSレベル)、27Ωの負荷に変換します。
パワーオンリセットによって、パワーアップ/パワーダウン時に4個の全出力はディセーブルにされ、ハイインピーダンスになります。ENおよびアクティブローENの2つのイネーブル入力でこれらの出力をハイインピーダンスに設定し、デバイスを11mWの低電力状態にします。これらのイネーブルは、4個の全ドライバに共通しています。フロースルーピン配置によってPCBのレイアウトが容易になり、LVTTL/LVCMOS 入力およびBLVDS出力を分離することによってクロストークが低減されます。
MAX9129は+3.3Vの単一電源で動作し、-40℃~+85℃の温度範囲での動作が保証されています。このデバイスは、16ピンQFNおよびTSSOP パッケージで提供されます。フロースルーピン配置のクワッドLVDSラインレシーバについては、MAX9121のデータシートを参照してください。
アプリケーション
- アッド/ドロップマルチプレクサ
- バックプレーンおよびインターコネクトアプリケーション
- 携帯電話基地局
- クロック/データ分配
- デジタルクロスコネクト
- DSLAM
- ネットワークルータおよびスイッチ
ドキュメント
データシート 2
信頼性データ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX9129EUE+ | 16-TSSOP_4.4-4.4_MM | ||
MAX9129EUE+T | 16-TSSOP_4.4-4.4_MM |
これは最新改訂バージョンのデータシートです。
