MAX8663

製造中

シングルセル、Li+ (リチウムイオン)バッテリ動作デバイス用、パワーマネージメントIC

7チャネル高集積PMICは、スマートパワー制御付きチャージャを備え、システムはバッテリなしで動作可能

データシート (Rev. 2)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$5.56
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 2個の95%効率の1MHzバックレギュレータ
    • メインレギュレータ：0.98V～VIN (1200mA時)
    • コアレギュレータ：0.98V～VIN (900mA時)
  • 1MHzのブーストWLEDドライバ
    • 30mA (max)で最大7個の白色LEDを駆動
    • PWMおよびアナログ調光制御
  • 4個の低ドロップアウトリニアレギュレータ
    • 入力電圧範囲：1.7V～5.5V
    • 自己消費電流：15µA
  • 単一セル、Li+チャージャ
    • アダプタまたはUSB入力
    • 過熱/過負荷保護
  • Smart Power Selector (SPS)
    • ACアダプタ/USBまたはバッテリ電源
    • チャージャ電流およびシステム負荷分散
MAX8663
シングルセル、Li+ (リチウムイオン)バッテリ動作デバイス用、パワーマネージメントIC

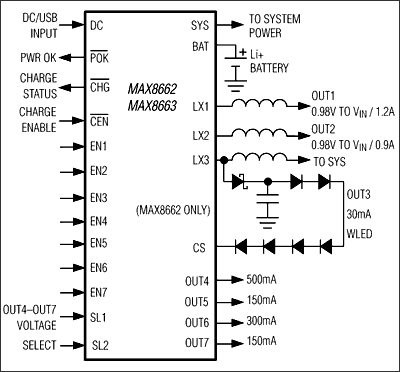

MAX8662、MAX8663：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX8662EVKIT

MAX8662の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 2個の95%効率の1MHz同期整流ステップダウンレギュレータ
  • 1個の1MHzステップアップWLEDドライバ
  • ジャンパ選択可能な出力電圧の4個のLDOレギュレータ
  • 単一セル、Li+チャージャ
  • Smart Power Selector (SPS)
  • パワーOK、チャージャステータス、およびタイムアウトフォルトインジケータ
  • LEDアナログ輝度およびPWM調光制御
  • 6mm x 6mm x 0.8mmの48ピンTQFN ICパッケージ
  • 完全実装および試験済み

製品詳細

MAX8662の評価キット(EVキット)は、電源管理ICのMAX8662を評価する完全実装および試験済み表面実装型PCBです。MAX8662は、2個の同期整流ステップダウンレギュレータ、2～7個の白色LED (WLED)を駆動するステップアップレギュレータ、4個の低ドロップアウトリニアレギュレータ(LDO)、および単一セルリチウムイオン(Li+)バッテリ用のリニアチャージャを内蔵しています。マキシムのSmart Power Selector™ (SPS)は、外部電源ソース(ACアダプタ、自動アダプタ、またはUSB電源)、バッテリ、およびシステム負荷の間で電源を安全に分配します。

アプリケーション

  • 3Gスマート携帯電話
  • その他のハンドヘルド機器
  • PDA、ポータブルメディアプレーヤーPMP)
  • 携帯GPSナビゲーションデバイス(PND)

MAX8663EVKIT

MAX8663の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 2つの高効率な1MHz同期整流ステップダウンレギュレータ
  • 出力電圧がジャンパ選択可能な4つのLDOレギュレータ
  • 1セルLi+/Liポリマチャージャ
  • Smart Power Selector (SPS)
  • パワーOK、チャージャステータス、およびタイムアウトフォルトのインジケータ
  • 5mm x 5mm x 0.8mmの40ピンTQFNパッケージ
  • 完全実装および試験済み

製品詳細

MAX8663の評価キット(EVキット)は、パワーマネージメントICのMAX8663を評価する完全実装および試験済みプリント基板です。MAX8663は、2つの同期ステップダウンレギュレータ、4つの低ドロップアウトリニアレギュレータ(LDO)、および1セルリチウムイオン(Li+)/リチウムポリマバッテリ用の1つのリニアチャージャを内蔵しています。マキシムのSmart Power Selector™ (SPS)は、外部電源ソース(ACアダプタ、自動アダプタ、またはUSB電源)、バッテリ、およびシステム負荷に電源を安全に分配します。

アプリケーション

  • 3Gスマート携帯電話
  • その他のハンドヘルド機器
  • PDA、ポータブルメディアプレーヤーPMP)
  • 携帯GPSナビゲーションデバイス(PND)
MAX8662EVKIT
MAX8662の評価キット
MAX8663EVKIT
MAX8663の評価キット
