MAX6656

製造中

デュアルリモート/ローカル温度センサおよび4チャネル電圧モニタ

データシート (Rev. 3)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.58
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 3つの温度チャネル
    • 2つのリモートPNジャンクション
    • 1つのローカルセンサ
  • 4つの電圧チャネル
    • +12V、+5V、+3.3V、＋2.5V
    • 3つの外部モニタ
    • 1つの内部電源モニタ
  • 分解能：0.125℃ (11ビット)
  • 高精度：±1℃ (+60℃～+100℃時)
  • プログラマブル上限/下限スレッショルドアラーム
  • プログラマブル節電モード
  • キャリブレーション不要
  • SMBus/I²C対応のインタフェース
  • ファン制御およびシステムシャットダウン用アクティブローOVERT出力
MAX6656
デュアルリモート/ローカル温度センサおよび4チャネル電圧モニタ

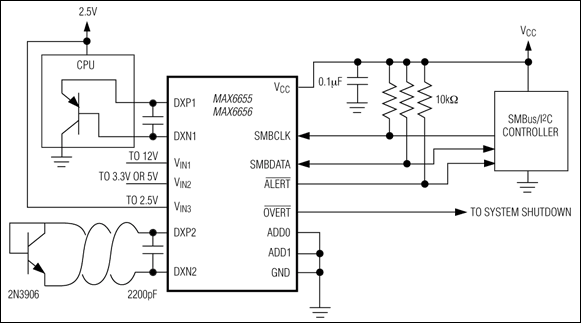

MAX6655、MAX6656：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

技術記事 4

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX6655EVSYS

MAX6655、MAX6656の評価システム/評価キット

今すぐ購入 詳細を表示

機能と利点

  • 3つの温度チャネルの測定と表示
    • 2つのリモートPNジャンクション
    • 1つのローカルセンサ
  • 4つの電圧チャネルを監視
    • 3つの外部チャネル(公称+2.5V、+3.3V、および+12V)
    • VCCピン(公称+5V)
  • プログラマブルアラームと設定
  • 動作温度範囲
    • -55℃～+125℃ (リモートセンサ)
    • 0℃～70℃ (ボード)
  • SMBus/I²C対応
  • 使い易いメニュー方式のソフトウェア
  • 実装および試験済み
  • Windows 95/98対応ソフトウェアおよびデモPCB内蔵

製品詳細

MAX6655の評価システム(EVシステム)は、MAX6655の評価キット(EVキット)および関連製品のマキシムSMBus™インタフェース基板で構成されています。

MAX6655のEVキットは、デュアルリモート/ローカル温度センサおよび4チャネル電圧モニタのMAX6655を検証する実装および試験済みPCBです。これは、MAX6655の温度と電源電圧、2個の外部ダイオード接続トランジスタ、および3つの外部電源の電圧を監視します。温度は11ビットのシリアルデータに変換され、電圧は8ビットデータに変換されます。2個の2N3906温度センサトランジスタは、SOT23パッケージに基板で半田付けされていますが、取外しが可能です。基板は、さらにお客様のシステム上のリモートダイオードにツイストペアケーブルで接続することができます。

マキシムのSMBusインタフェース基板(MAXSMBus)を使用して、IBM®互換PC上で、そのパラレルポートを使用してIntel®システム管理バス(SMBus)の2線式インタフェースをエミュレートすることができます。Windows® 95/98対応ソフトウェアが、MAX6655の機能を実行しやすいインタフェースを提供します。プログラムは、メニュー方式で、制御ボタンとステータスディスプレイ付きのグラフィックインタフェースを介して行われます。

MAX6655についてIBM PCベースの評価を総合的に行う場合は、MAX6655EVSYSを請求してください。SMBusインタフェースを既にお持ちの場合は、MAX6655EVKITを請求してください。

MAX6656を評価するには、MAX6656MEEの無料サンプルをご請求ください。

アプリケーション

  • 通信システム
  • コンピュータ：デスクトップ、ワークステーション、サーバ
  • ノートブックコンピュータ
  • サーバ
  • 小型軽量クライアント
  • ワークステーション

MAX6655EVKIT

MAX6655、MAX6656の評価システム/評価キット

今すぐ購入 詳細を表示

機能と利点

  • 3つの温度チャネルの測定と表示
    • 2つのリモートPNジャンクション
    • 1つのローカルセンサ
  • 4つの電圧チャネルを監視
    • 3つの外部チャネル(公称+2.5V、+3.3V、および+12V)
    • VCCピン(公称+5V)
  • プログラマブルアラームと設定
  • 動作温度範囲
    • -55℃～+125℃ (リモートセンサ)
    • 0℃～70℃ (ボード)
  • SMBus/I²C対応
  • 使い易いメニュー方式のソフトウェア
  • 実装および試験済み
  • Windows 95/98対応ソフトウェアおよびデモPCB内蔵

製品詳細

MAX6655の評価システム(EVシステム)は、MAX6655の評価キット(EVキット)および関連製品のマキシムSMBus™インタフェース基板で構成されています。

MAX6655のEVキットは、デュアルリモート/ローカル温度センサおよび4チャネル電圧モニタのMAX6655を検証する実装および試験済みPCBです。これは、MAX6655の温度と電源電圧、2個の外部ダイオード接続トランジスタ、および3つの外部電源の電圧を監視します。温度は11ビットのシリアルデータに変換され、電圧は8ビットデータに変換されます。2個の2N3906温度センサトランジスタは、SOT23パッケージに基板で半田付けされていますが、取外しが可能です。基板は、さらにお客様のシステム上のリモートダイオードにツイストペアケーブルで接続することができます。

マキシムのSMBusインタフェース基板(MAXSMBus)を使用して、IBM®互換PC上で、そのパラレルポートを使用してIntel®システム管理バス(SMBus)の2線式インタフェースをエミュレートすることができます。Windows® 95/98対応ソフトウェアが、MAX6655の機能を実行しやすいインタフェースを提供します。プログラムは、メニュー方式で、制御ボタンとステータスディスプレイ付きのグラフィックインタフェースを介して行われます。

MAX6655についてIBM PCベースの評価を総合的に行う場合は、MAX6655EVSYSを請求してください。SMBusインタフェースを既にお持ちの場合は、MAX6655EVKITを請求してください。

MAX6656を評価するには、MAX6656MEEの無料サンプルをご請求ください。

アプリケーション

  • 通信システム
  • コンピュータ：デスクトップ、ワークステーション、サーバ
  • ノートブックコンピュータ
  • サーバ
  • 小型軽量クライアント
  • ワークステーション
MAX6655EVSYS
MAX6655、MAX6656の評価システム/評価キット
MAX6655EVKIT
MAX6655、MAX6656の評価システム/評価キット
