MAX5874

製造中

CMOS入力、14ビット、200Msps、高ダイナミック性能、デュアルDAC

データシート (Rev. 2)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 出力更新レート：200Msps
  • ノイズスペクトル密度 = -160dBFS/Hz (fOUT = 16MHzにおいて)
  • 優れたSFDRおよびIMD性能
    • SFDR = 78dBc (fOUT = 16MHzにおいて) (ナイキスト周波数まで)
    • SFDR = 74dBc (fOUT = 80MHzにおいて) (ナイキスト周波数まで)
    • IMD = -86dBc (fOUT = 10MHzにおいて)
    • IMD = -74dBc (fOUT = 80MHzにおいて)
  • ACLR = 75dB (fOUT = 61MHzにおいて)
  • フルスケール出力電流：2mA～20mA
  • CMOS対応のディジタルおよびクロック入力
  • 1.2Vのバンドギャップリファレンス内蔵
  • 低電力損失：260mW
  • 68リードQFN-EPパッケージ
  • 評価キット入手可能(MAX5874EVKIT)
MAX5874
CMOS入力、14ビット、200Msps、高ダイナミック性能、デュアルDAC

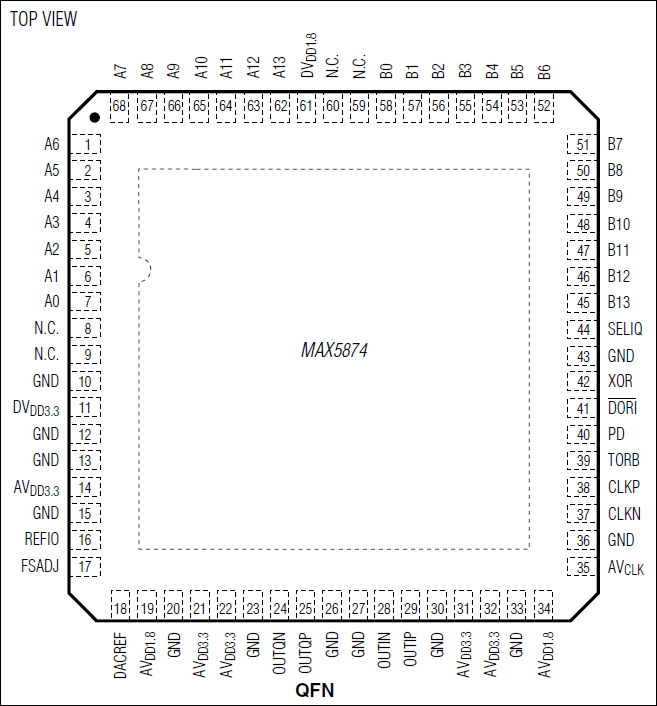

MAX5874：ピン配置
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX5874EVKIT

MAX5873、MAX5874、およびMAX5875の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 迅速な評価と性能試験
  • CMOSコンパチブル入力
  • クロック入力およびアナログ出力用SMA同軸コネクタ
  • 1.25Vの外部リファレンス電圧を搭載
  • 50Ωに整合されたクロック入力およびアナログ出力信号ライン
  • シングルエンドクロック信号から差動クロック信号への変換回路
  • 差動電流からシングルエンド電圧出力への変換回路
  • 20mAに設定されたフルスケール電流出力
  • 完全実装および試験済み

製品詳細

MAX5873/MAX5874/MAX5875の評価キット(EVキット)は、デュアルディジタル-アナログコンバータ(DAC)のMAX5873 (12ビット)、MAX5874 (14ビット)、およびMAX5875 (16ビット)の性能評価に必要な部品をすべて備えた完全実装および試験済み回路ボードです。これらの200Msps DACは、1.20V電圧リファレンスを内蔵し、差動電流出力を供給します。このEVキットはパラレルCMOSコンパチブルのディジタルデータ入力、シングルエンドクロック入力で動作し、3.3V/1.8Vのデュアル出力電源を必要とし、シンプルな回路ボード動作を実現します。各EVキットは1.25Vの外部リファレンス電圧も内蔵しているため、DACの入力リファレンス電圧端子の駆動に使用することができます。

アプリケーション

  • 自動試験装置(ATE)計測
  • 基地局：シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信：固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)

MAX5875EVKIT

MAX5873、MAX5874、およびMAX5875の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 迅速な評価と性能試験
  • CMOSコンパチブル入力
  • クロック入力およびアナログ出力用SMA同軸コネクタ
  • 1.25Vの外部リファレンス電圧を搭載
  • 50Ωに整合されたクロック入力およびアナログ出力信号ライン
  • シングルエンドクロック信号から差動クロック信号への変換回路
  • 差動電流からシングルエンド電圧出力への変換回路
  • 20mAに設定されたフルスケール電流出力
  • 完全実装および試験済み

製品詳細

MAX5873/MAX5874/MAX5875の評価キット(EVキット)は、デュアルディジタル-アナログコンバータ(DAC)のMAX5873 (12ビット)、MAX5874 (14ビット)、およびMAX5875 (16ビット)の性能評価に必要な部品をすべて備えた完全実装および試験済み回路ボードです。これらの200Msps DACは、1.20V電圧リファレンスを内蔵し、差動電流出力を供給します。このEVキットはパラレルCMOSコンパチブルのディジタルデータ入力、シングルエンドクロック入力で動作し、3.3V/1.8Vのデュアル出力電源を必要とし、シンプルな回路ボード動作を実現します。各EVキットは1.25Vの外部リファレンス電圧も内蔵しているため、DACの入力リファレンス電圧端子の駆動に使用することができます。

アプリケーション

  • 自動試験装置(ATE)計測
  • 基地局：シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信：固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)

MAX5873EVKIT

MAX5873、MAX5874、およびMAX5875の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 迅速な評価と性能試験
  • CMOSコンパチブル入力
  • クロック入力およびアナログ出力用SMA同軸コネクタ
  • 1.25Vの外部リファレンス電圧を搭載
  • 50Ωに整合されたクロック入力およびアナログ出力信号ライン
  • シングルエンドクロック信号から差動クロック信号への変換回路
  • 差動電流からシングルエンド電圧出力への変換回路
  • 20mAに設定されたフルスケール電流出力
  • 完全実装および試験済み

製品詳細

MAX5873/MAX5874/MAX5875の評価キット(EVキット)は、デュアルディジタル-アナログコンバータ(DAC)のMAX5873 (12ビット)、MAX5874 (14ビット)、およびMAX5875 (16ビット)の性能評価に必要な部品をすべて備えた完全実装および試験済み回路ボードです。これらの200Msps DACは、1.20V電圧リファレンスを内蔵し、差動電流出力を供給します。このEVキットはパラレルCMOSコンパチブルのディジタルデータ入力、シングルエンドクロック入力で動作し、3.3V/1.8Vのデュアル出力電源を必要とし、シンプルな回路ボード動作を実現します。各EVキットは1.25Vの外部リファレンス電圧も内蔵しているため、DACの入力リファレンス電圧端子の駆動に使用することができます。

アプリケーション

  • 自動試験装置(ATE)計測
  • 基地局：シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信：固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)
MAX5874EVKIT
MAX5873、MAX5874、およびMAX5875の評価キット
MAX5875EVKIT
MAX5873、MAX5874、およびMAX5875の評価キット
MAX5873EVKIT
MAX5873、MAX5874、およびMAX5875の評価キット
