MAX5661

製造中

工業用アナログ出力モジュール向け、電流および電圧出力、シングル、16ビットDAC

高電圧の電流および電圧アンプを内蔵する、業界初の16ビット電流/電圧出力DAC

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • ±25%のオーバーレンジで調整可能な、10ビットフルスケール出力調整
  • 設定可能な電圧出力
    • ユニポーラ範囲：0～+10.24V ±25%
    • バイポーラ範囲：±10.24V ±25%
  • 設定可能な電流出力
    • ユニポーラロー範囲：0～20.45mA
    • ユニポーラハイ範囲：3.97mA～20.45mA
  • 柔軟性の高いアナログ電源(表16参照)
    • 電圧出力：±13.48V～±15.75V
    • 電流出力：+13.48V～+40V
  • 差動電圧出力リモート検出用、フォース/センス接続(電圧出力)
  • 電圧出力電流制限
  • ドロップアウト検出器が不安定な電流出力を検出
  • 非同期DAC更新用アクティブローCLRおよびアクティブローLDAC入力
  • アクティブローCLR入力が出力を設定値またはゼロコードにリセット
  • アクティブローFAULT出力が開放電流出力、短絡電圧出力、またはクリア状態を表示
  • 温度ドリフト
    • 電圧出力：±0.4ppm FSR/℃
    • 電流出力：±7.9ppm FSR/℃
  • 小型64ピンLQFPパッケージ(10mm x 10mm)
MAX5661
工業用アナログ出力モジュール向け、電流および電圧出力、シングル、16ビットDAC

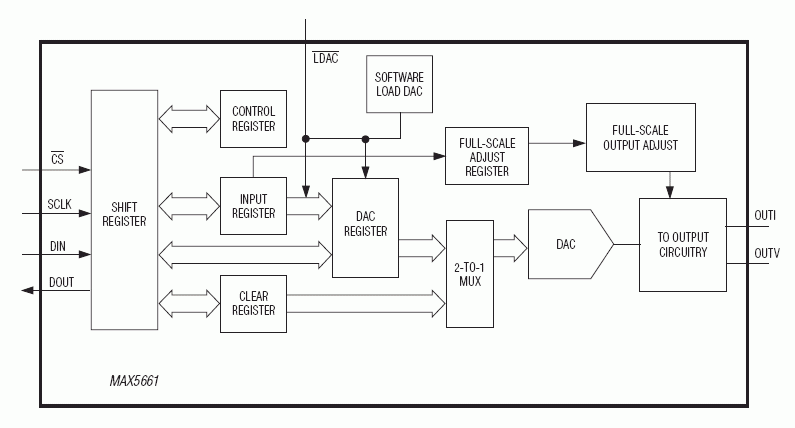

MAX5661：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX5661EVKIT

MAX5661の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • 最大±25%のオーバーレンジで調整可能な、10ビットフルスケール出力調整
  • 設定可能な電圧出力
    • ユニポーラ範囲：0～+10.24V ±25%
    • バイポーラ範囲：±10.24V ±25%
  • 設定可能な電流出力
    • ユニポーラ範囲：0～20.45mA
    • ユニポーラハイ範囲：3.97mA～20.45mA
  • 柔軟性の高いアナログ電源
    • 電圧出力：±13.48V～±15.75V
    • 電流出力：+13.48V～+40V
  • 実証済みPCBレイアウト
  • Windows 98SE/2000/XP対応評価ソフトウェア
  • 完全実装および試験済み
  • EVシステムにUSB変換ボード同梱

製品詳細

MAX5661の評価キット(EVキット)は、高精度の高電圧アンプ内蔵シングル16ビットDACのMAX5661を評価するための完全実装および試験済みプリント基板です。MAX5661のEVキットは、Windows® 98SE/2000/XP対応ソフトウェアも同梱しており、MAX5661の各機能を実行するためのシンプルなグラフィカルユーザインタフェース(GUI)を提供しています。

MAX5661の評価システム(EVシステム)は、MAX5661のEVキットおよびマキシムのCMAXQUSB+シリアルインタフェースボードで構成されています。

CMAXQUSB+ボードは、PCのUSBポートに接続し、MAX5661に対応するSPI™インタフェースを提供します。

PCを使ってMAX5661を総合的に評価するには、全EVシステム(MAX5661EVCMAXQU+)をお求めください。以前にマキシムのEVシステムとともに、コマンドモジュールのCMAXQUSB+をご購入済みの場合や、MAX5661対応のSPIインタフェースをすでにお持ちの場合は、EVキット(MAX5661EVKIT+)をお求めください。

このEVキットは、MAX5661GCB+が予め実装されています。

アプリケーション

  • 産業用アナログ出力モジュール
  • 産業用計測
  • プロセス制御
  • プログラマブルロジック制御/分配制御システム

MAX5661EVCMAXQU

MAX5661の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • 最大±25%のオーバーレンジで調整可能な、10ビットフルスケール出力調整
  • 設定可能な電圧出力
    • ユニポーラ範囲：0～+10.24V ±25%
    • バイポーラ範囲：±10.24V ±25%
  • 設定可能な電流出力
    • ユニポーラ範囲：0～20.45mA
    • ユニポーラハイ範囲：3.97mA～20.45mA
  • 柔軟性の高いアナログ電源
    • 電圧出力：±13.48V～±15.75V
    • 電流出力：+13.48V～+40V
  • 実証済みPCBレイアウト
  • Windows 98SE/2000/XP対応評価ソフトウェア
  • 完全実装および試験済み
  • EVシステムにUSB変換ボード同梱

製品詳細

MAX5661の評価キット(EVキット)は、高精度の高電圧アンプ内蔵シングル16ビットDACのMAX5661を評価するための完全実装および試験済みプリント基板です。MAX5661のEVキットは、Windows® 98SE/2000/XP対応ソフトウェアも同梱しており、MAX5661の各機能を実行するためのシンプルなグラフィカルユーザインタフェース(GUI)を提供しています。

MAX5661の評価システム(EVシステム)は、MAX5661のEVキットおよびマキシムのCMAXQUSB+シリアルインタフェースボードで構成されています。

CMAXQUSB+ボードは、PCのUSBポートに接続し、MAX5661に対応するSPI™インタフェースを提供します。

PCを使ってMAX5661を総合的に評価するには、全EVシステム(MAX5661EVCMAXQU+)をお求めください。以前にマキシムのEVシステムとともに、コマンドモジュールのCMAXQUSB+をご購入済みの場合や、MAX5661対応のSPIインタフェースをすでにお持ちの場合は、EVキット(MAX5661EVKIT+)をお求めください。

このEVキットは、MAX5661GCB+が予め実装されています。

アプリケーション

  • 産業用アナログ出力モジュール
  • 産業用計測
  • プロセス制御
  • プログラマブルロジック制御/分配制御システム
