MAX5022

製造中

絶縁電源用、電流モードPWMコントローラ

SOT23ユニバーサルオフライン電源コントローラ

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$0.82
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Available in a Tiny 6-Pin SOT23 Package
  • 50µA Typical Startup Current
  • 1.2mA Typical Operating Current
  • Large UVLO Hysteresis of 14V
  • Fixed Switching Frequency of 262kHz ±12%
  • 50% Maximum Duty Cycle Limit (MAX5021)
  • 75% Maximum Duty Cycle Limit (MAX5022)
  • 60ns Cycle-by-Cycle Current-Limit Response Time
MAX5022
絶縁電源用、電流モードPWMコントローラ

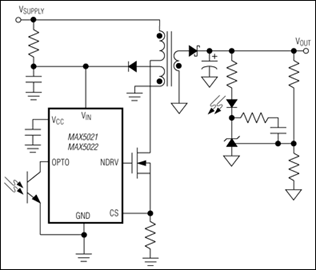

MAX5021、MAX5022：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX5022EVKIT

MAX5022の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 85VAC to 265VAC or 120VDC to 375VDC Input Range
  • Isolated Output Voltage: +5VDC at 1A
  • Input-to-Output Isolation Up to 4500VDC
  • Fully Assembled and Tested
  • Efficiency Up to 80%
  • 2% Output Voltage Regulation Over Line and Load

製品詳細

アプリケーション

  • 絶縁型電源
  • 低電力テレコム電源
  • 携帯電話チャージャ
  • スタンドバイ電源
  • ユニバーサルオフライン電源
MAX5022EVKIT
MAX5022の評価キット
