MAX4492
MAX4492
製造中低コスト、高スルーレート、レイルトゥレイルI/Oオペアンプ、SC70
10MHzオペアンプ、超小型SC70パッケージ、2kΩ負荷を駆動
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格：$3.12
Viewing:
製品の詳細
- +2.7V～+5.5Vの単一電源で動作
- スルーレート：10V/µs
- 入力同相電圧範囲：レイルトゥレイル
- 出力電圧スイング：レイルトゥレイル
- 利得帯域幅積：10MHz
- 300pFまでの容量性負荷に対してユニティゲイン安定
- 入力バイアス電流：50pA
- パッケージ：超小型5ピンSC70 (MAX4490)
MAX4490/MAX4491/MAX4492は、+2.7V～+5.5V単一電源または±1.35V～±2.75Vデュアル電源動作でレイルトゥレイル入出力の低価格のシングル/デュアル/クワッドCMOSオペアンプです。これらのアンプは10V/µsの高スルーレートおよび10MHzの利得帯域幅積を備えています。2kΩの抵抗性負荷を両電源電圧の55mV以内まで駆動できる上、300pFまでの容量性負荷に対してユニティゲイン安定です。
MAX4490は、超小型5ピンSC70パッケージ(標準5ピンSOT23パッケージよりも50%小型)で提供されています。全ての製品の仕様は、自動車用温度範囲(-40℃～+125℃)で保証されています。
アプリケーション
- オーディオ信号調整
- 車載用センサー
- 基地局/ワイヤレスインフラ
- バッテリ駆動アプリケーション
- 携帯電話
- コンピュータ：デスクトップ、ワークステーション、およびサーバ
- コンピュータ：マザーボード
- コンピュータ：ノートブック
- GPSソリューション
- ハイサイド/ローサイド電流センサー
- 低電力、低電圧アプリケーション
- ポータブル機器
- RFパワーアンプ制御
- センサアンプ
ドキュメント
データシート 2

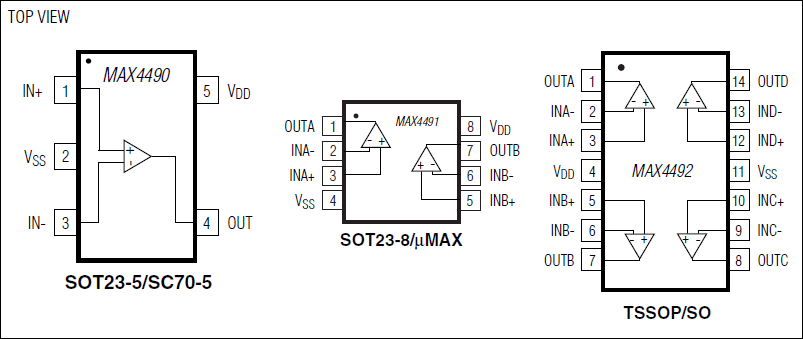

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX4492ASD+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX4492ASD+T | Small-Outline IC, Narrow (0.15in) | ||
| MAX4492AUD+ | Thin Shrink Small-Outline Package | ||
| MAX4492AUD+T | Thin Shrink Small-Outline Package |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
8 18, 2021 - 1702RN ASSEMBLY |
||
| MAX4492ASD+ | 製造中 | |
| MAX4492ASD+T | 製造中 | |
|
12 11, 2018 - 1754N ASSEMBLY |
||
| MAX4492AUD+ | 製造中 | |
| MAX4492AUD+T | 製造中 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| Product 1 | ||
| MAX4329 | シングル/デュアル/クワッド、低コスト、UCSP/SOT23、低電力、レイルトゥレイルI/Oオペアンプ | |
| 低消費電力オペアンプ（1mA/アンプ以下） 4 | ||
| MAX4322 | 製造中 | シングル/デュアル/クワッド、低コスト、UCSP/SOT23、低電力、レイルトゥレイルI/Oオペアンプ |
| MAX4323 | 製造中 | シングル/デュアル/クワッド、低コスト、UCSP/SOT23、低電力、レイルトゥレイルI/Oオペアンプ |
| MAX4326 | 製造中 | シングル/デュアル/クワッド、低コスト、UCSP/SOT23、低電力、レイルトゥレイルI/Oオペアンプ |
| MAX4327 | 製造中 | シングル/デュアル/クワッド、低コスト、UCSP/SOT23、低電力、レイルトゥレイルI/Oオペアンプ |
| 低入力バイアス電流オペアンプ（100pA以下） 4 | ||
| MAX4400 | 製造中 | シングル/デュアル/クワッド、低コスト、単一電源、レール・ツー・レールオペアンプ、シャットダウン付 |
| MAX4401 | 製造中 | シングル/デュアル/クワッド、低コスト、単一電源、レール・ツー・レールオペアンプ、シャットダウン付 |
| MAX4402 | 製造中 | シングル/デュアル/クワッド、低コスト、単一電源、レール・ツー・レールオペアンプ、シャットダウン付 |
| MAX4403 | 製造中 | シングル/デュアル/クワッド、低コスト、単一電源、レール・ツー・レールオペアンプ、シャットダウン付 |
