MAX2880

製造中

250MHz~12.4GHz、高性能、フラクショナル/整数N PLL

新たな性能障壁を破る高周波PLL

製品モデル
2
1Ku当たりの価格
最低価格:$7.29
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 整数およびフラクショナルNモード
  • 広帯域RF入力:250MHz~12.4GHz
  • 正規化された帯域内ノイズフロア
    • 整数モード:-229dBc/Hz
    • フラクショナルモード:-227dBc/Hz
  • 広い入力感度:-10dBm~+5dBm
  • 低ノイズ位相周波数検出器
    • フラクショナルモード:125MHz
    • 整数モード:140MHz
  • リファレンス周波数:210MHz (max)
  • 動作電源電圧:+2.8V~+3.6V
  • サイクルスリップ低減および高速ロック
  • ソフトウェアおよびハードウェアシャットダウン
  • ソフトウェアロック検出
  • 温度センサー内蔵
  • +1.8V制御ロジックと互換
  • 位相調整
MAX2880
250MHz~12.4GHz、高性能、フラクショナル/整数N PLL

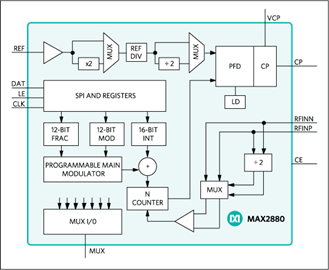

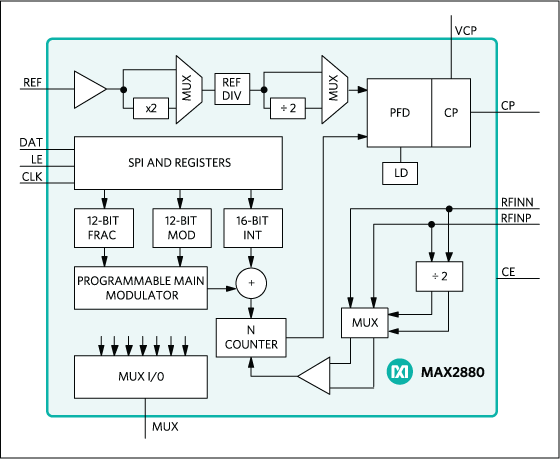

MAX2880:ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 1


評価用キット

MAX2880EVKIT

MAX2880の評価キット

機能と利点

  • MAX2880の簡便な評価
  • 重要な周辺部品完備
  • PCベースの制御ソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX2880の評価キット(EVキット)は、広帯域位相ロックループ(PLL) MAX2880の評価を容易にします。このEVキットは、IC、5840MHz~6040MHz外付けVCO、50MHz TCXO、パッシブループフィルタ、および低ドロップアウトレギュレータで構成された完全実装および試験済みの周波数シンセサイザです。
ソフトウェアアプリケーションは、Windows XP®以降のWindows®オペレーティングシステムのPC上で動作し、さまざまな動作モードおよび機能におけるICの制御を簡素化します。

アプリケーション

  • マイクロ波ポイント間システム
  • RF DACおよびADCクロック
  • 衛星通信
  • 試験および測定
  • ワイヤレスインフラストラクチャ

MAX2880EVKIT
MAX2880の評価キット
