MAX1645B

製造中

入力電流制限付き、あらゆるバッテリに対応したレベル2バッテリチャージャ

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電流制限
  • 175秒の充電安全タイムアウト
  • 128mAのウェイクアップ充電
  • あらゆる化学物質(Li+、NiCd、NiMH、鉛酸など)のバッテリを充電可能
  • Intel SMBus 2線式シリアルインタフェース
  • レベル2スマートバッテリチャージャ規格Rev 1.0に準拠
  • 入力電圧範囲：+8V～+28V
  • 最大バッテリ電圧：18.4V
  • バッテリ電圧を11ビットで設定
  • 出力電圧精度：±0.8% (内蔵リファレンス)
  • バッテリ充電電流：3A (max)
  • バッテリ充電電流を6ビットで設定
  • 99.99% (max)デューティサイクルにより低ドロップアウト動作を実現
  • 負荷/ソース切換えドライバ
  • 効率：97%以上
MAX1645B
入力電流制限付き、あらゆるバッテリに対応したレベル2バッテリチャージャ

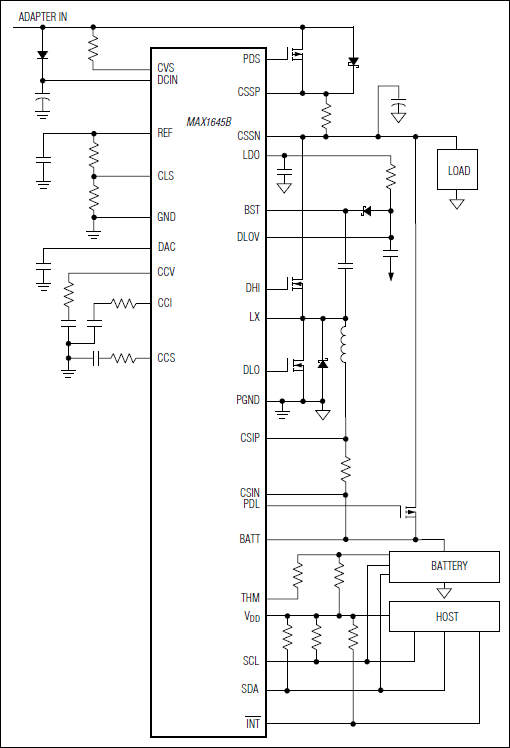

MAX1645B：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX1645BEVSYS

MAX1645Bの評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • Charges Any Battery Chemistry: Li+, NiCd, NiMH, Lead Acid, etc.
  • SMBus-Compatible 2-Wire Serial Interface
  • 3A (max) Battery Charge Current
  • Up to 18.4V Battery Voltage
  • Up to +28V Input Voltage
  • Easy-to-Use Software Included
  • Proven PC Board Layout
  • Fully Assembled and Tested Surface-Mount Board

製品詳細

アプリケーション

  • ノートブックコンピュータ
  • PDAおよびその他のハンドヘルド機器
  • POS端末

MAX1645BEVKIT

MAX1645Bの評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • Charges Any Battery Chemistry: Li+, NiCd, NiMH, Lead Acid, etc.
  • SMBus-Compatible 2-Wire Serial Interface
  • 3A (max) Battery Charge Current
  • Up to 18.4V Battery Voltage
  • Up to +28V Input Voltage
  • Easy-to-Use Software Included
  • Proven PC Board Layout
  • Fully Assembled and Tested Surface-Mount Board

製品詳細

アプリケーション

  • ノートブックコンピュータ
  • PDAおよびその他のハンドヘルド機器
  • POS端末
MAX1645BEVSYS
MAX1645Bの評価キット/評価システム
MAX1645BEVKIT
MAX1645Bの評価キット/評価システム
