LTM8026

新規設計に推奨

36VIN、5A CVCC降圧μModuleレギュレータ

データシート
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$14.81
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 降圧スイッチモード電源
  • 定電圧/定電流動作
  • 選択可能な出力電流： 最大5A
  • 異なる電圧源使用時も出力電流を増加させるため並列接続可能
  • 広い入力電圧範囲: 6V～36V
  • 出力電圧範囲： 1.2V～24V
  • 選択可能なスイッチング周波数： 100kHz～1MHz
  • 金仕上げパッド付き無鉛(e4) RoHS準拠パッケージ
  • プログラム可能なソフトスタート
  • 高さの低い小型 (11.25mm × 15mm × 2.82mm) 表面実装LGAパッケージ
LTM8026
36VIN、5A CVCC降圧μModuleレギュレータ
Typical Application VOUT vs IOUT, 12VIN Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
デジタル温度センサー 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
高電圧ホットスワップ・コントローラ 1
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LTM8026
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

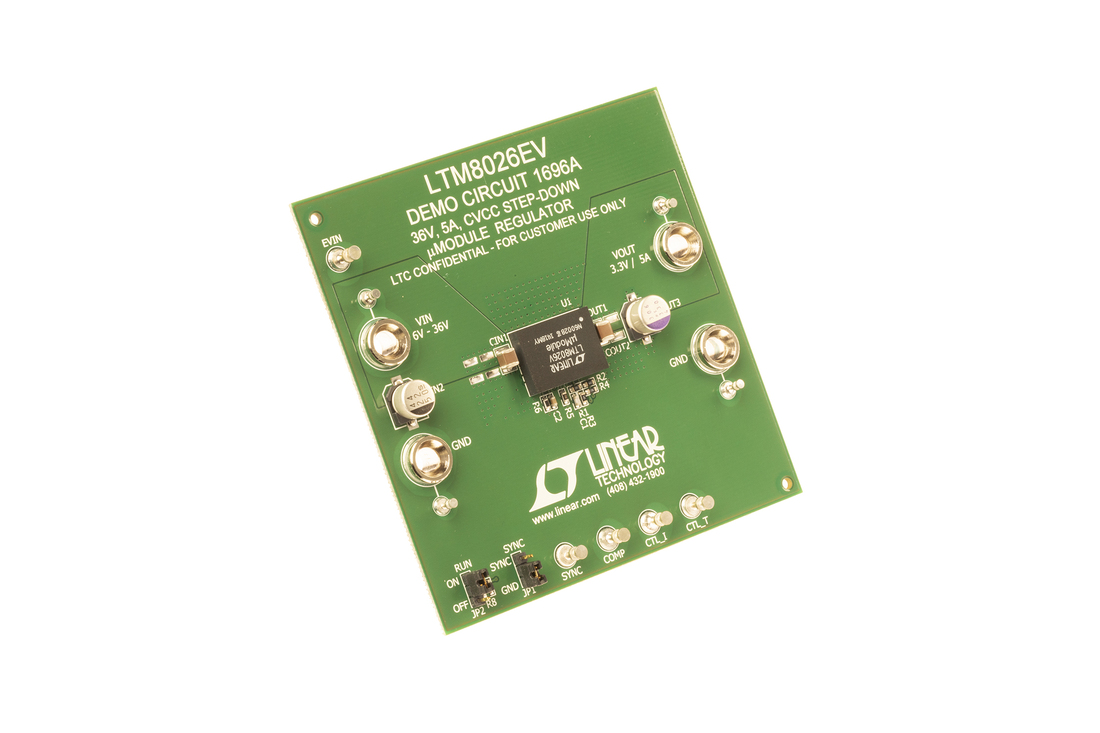

eval board

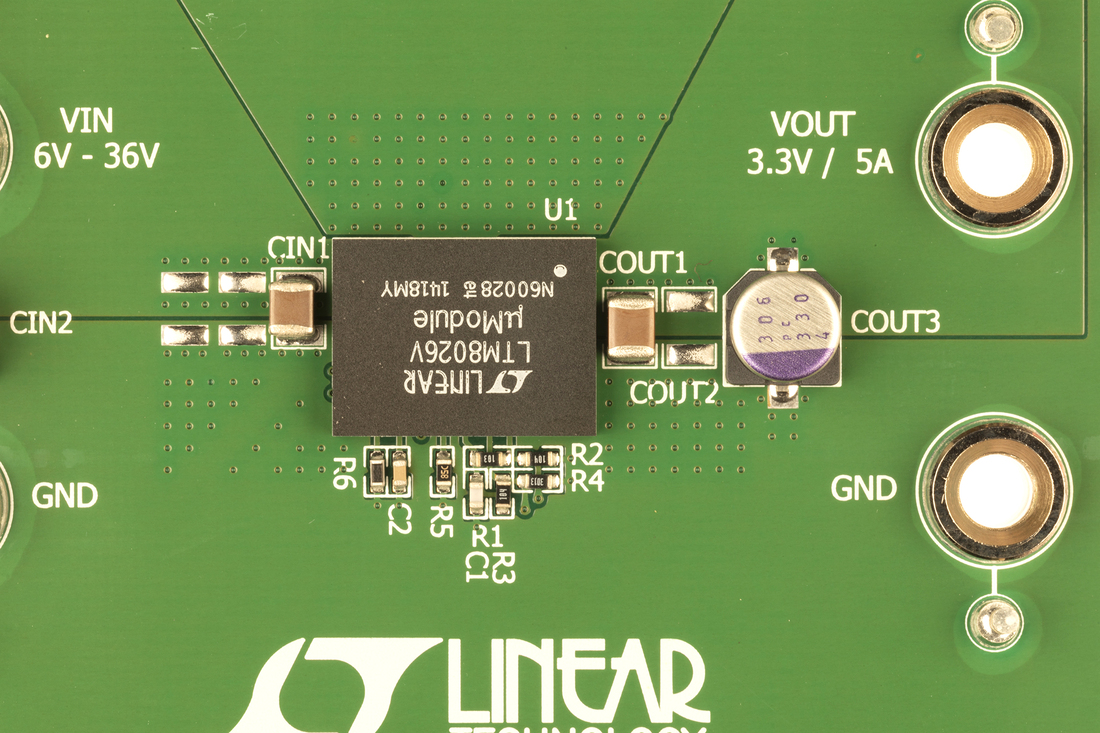

schematic 1

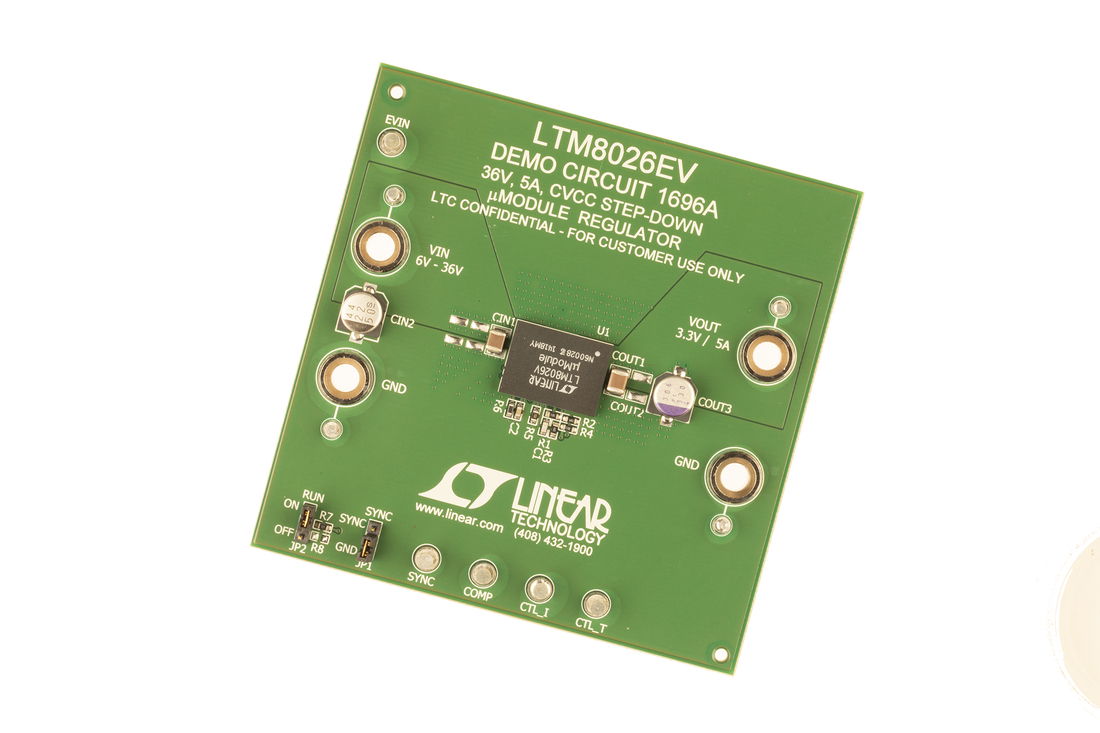

schematic 2

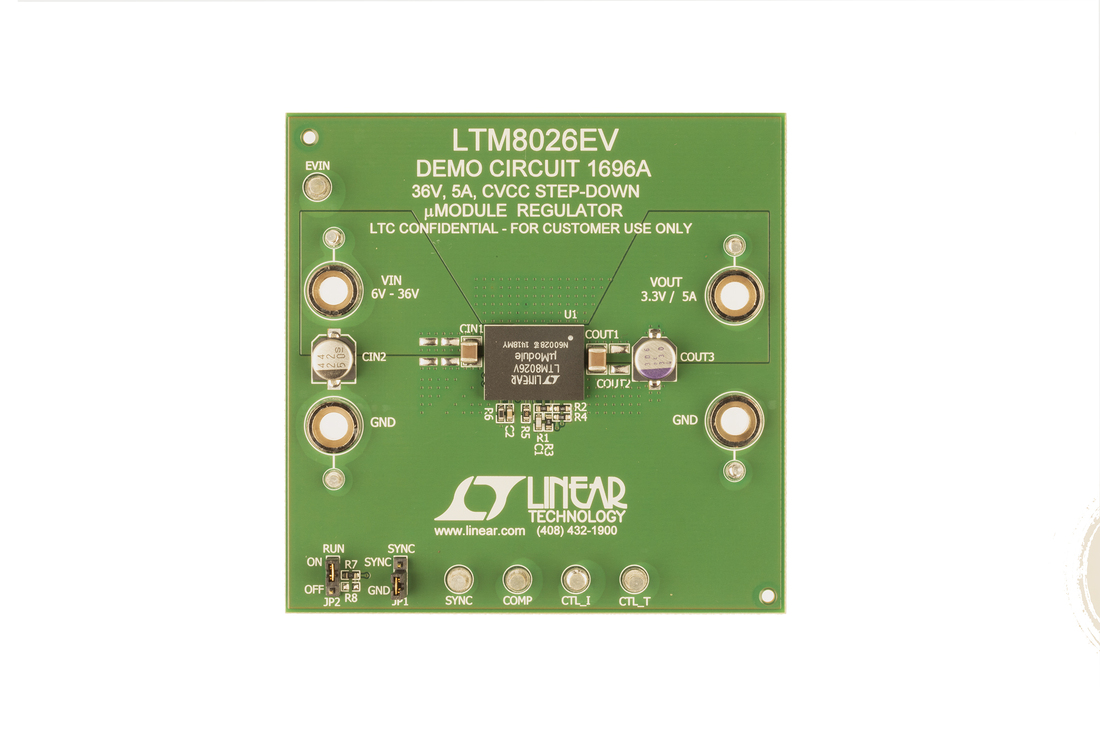

schematic 3
schematic 4
schematic 5
DC1696A

LTM8026 Demo Board | CVCC Buck uModule, 6V ≤ VIN ≤ 36V, VOUT = 3.3V @ 5A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1696 is a 36V, 5A, CVCC step-down μModule regulator featuring the LTM8026. The demo circuit is designed for a 3.3V output from an input voltage range of 6V to 36V. The output can source 5A. The circuit can be operated in either constant voltage mode or constant current mode.
DC1696A
LTM8026 Demo Board | CVCC Buck uModule, 6V ≤ VIN ≤ 36V, VOUT = 3.3V @ 5A

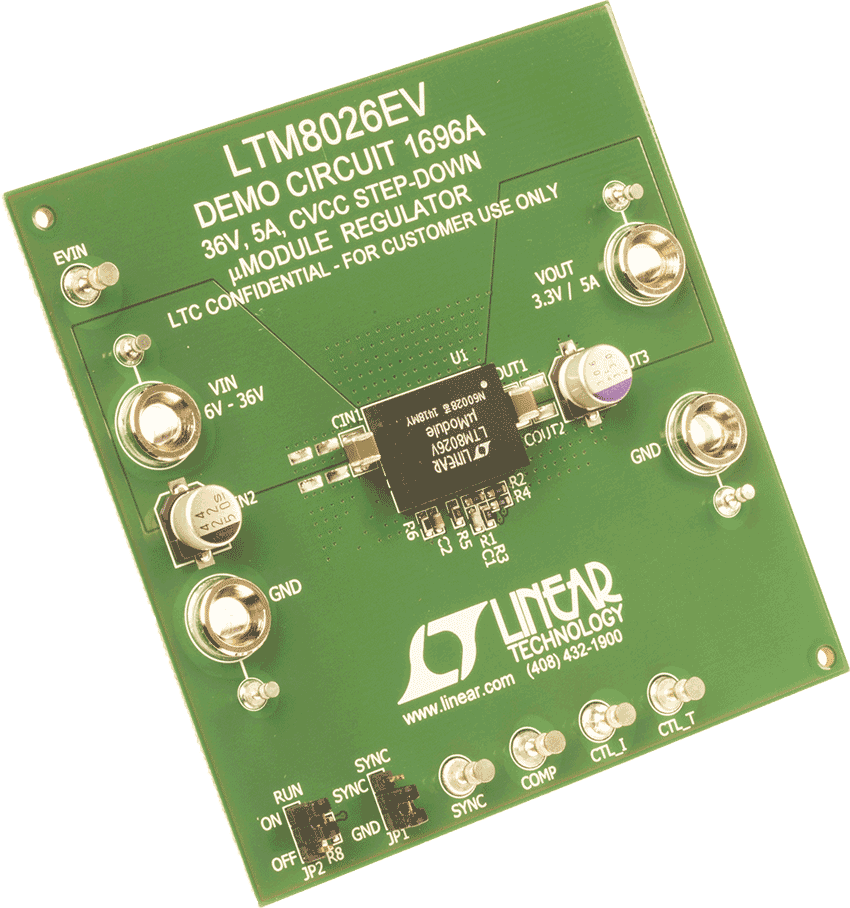

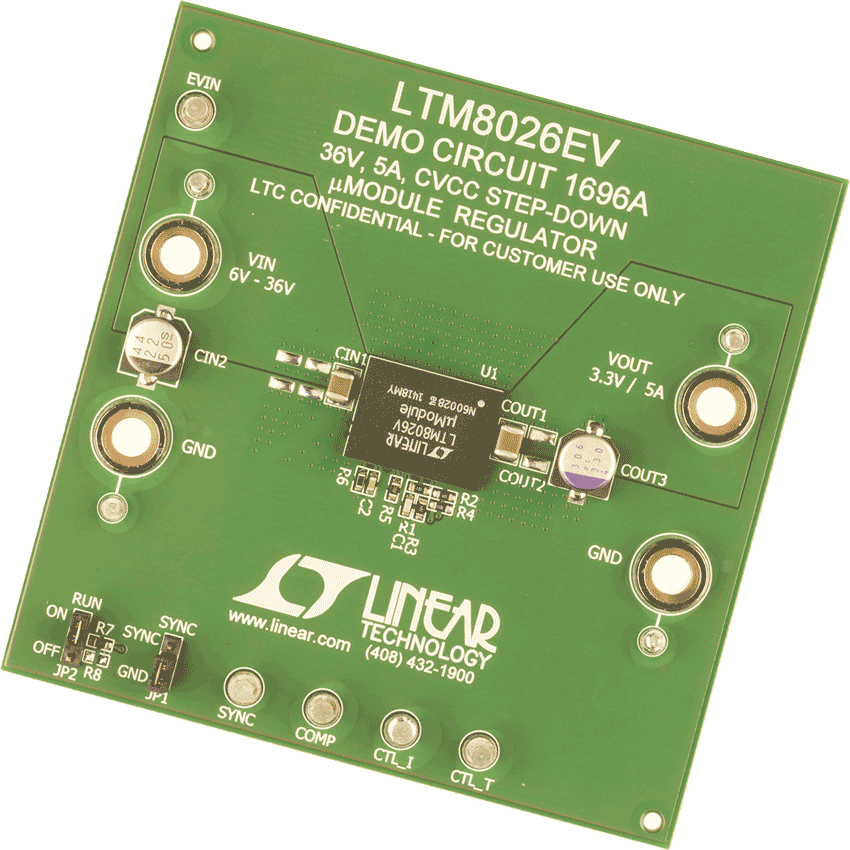

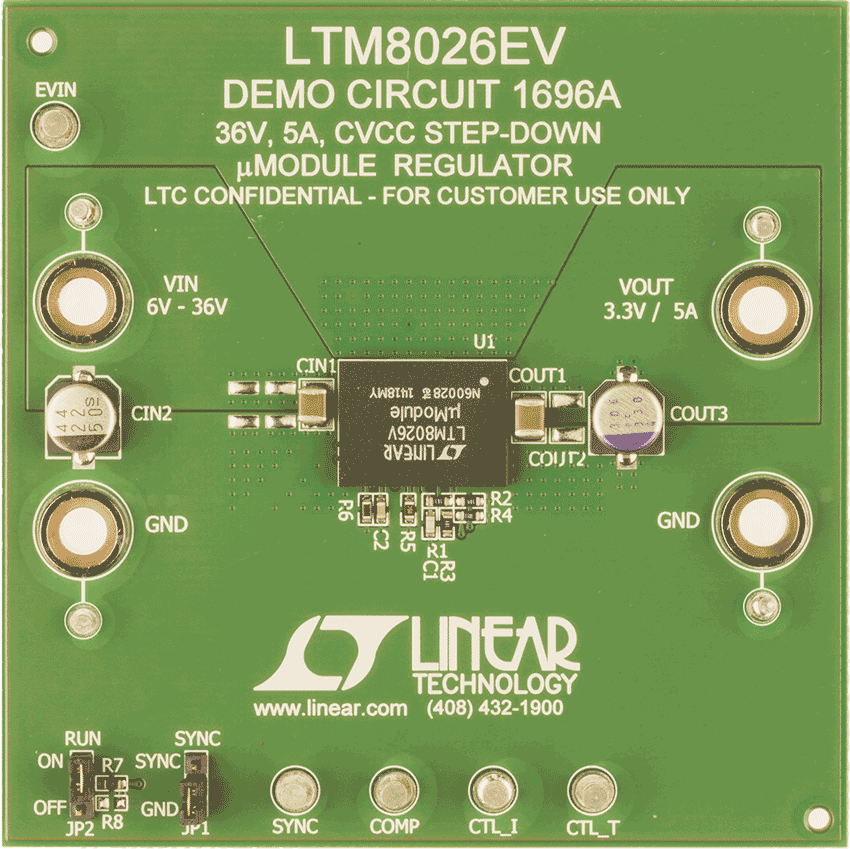

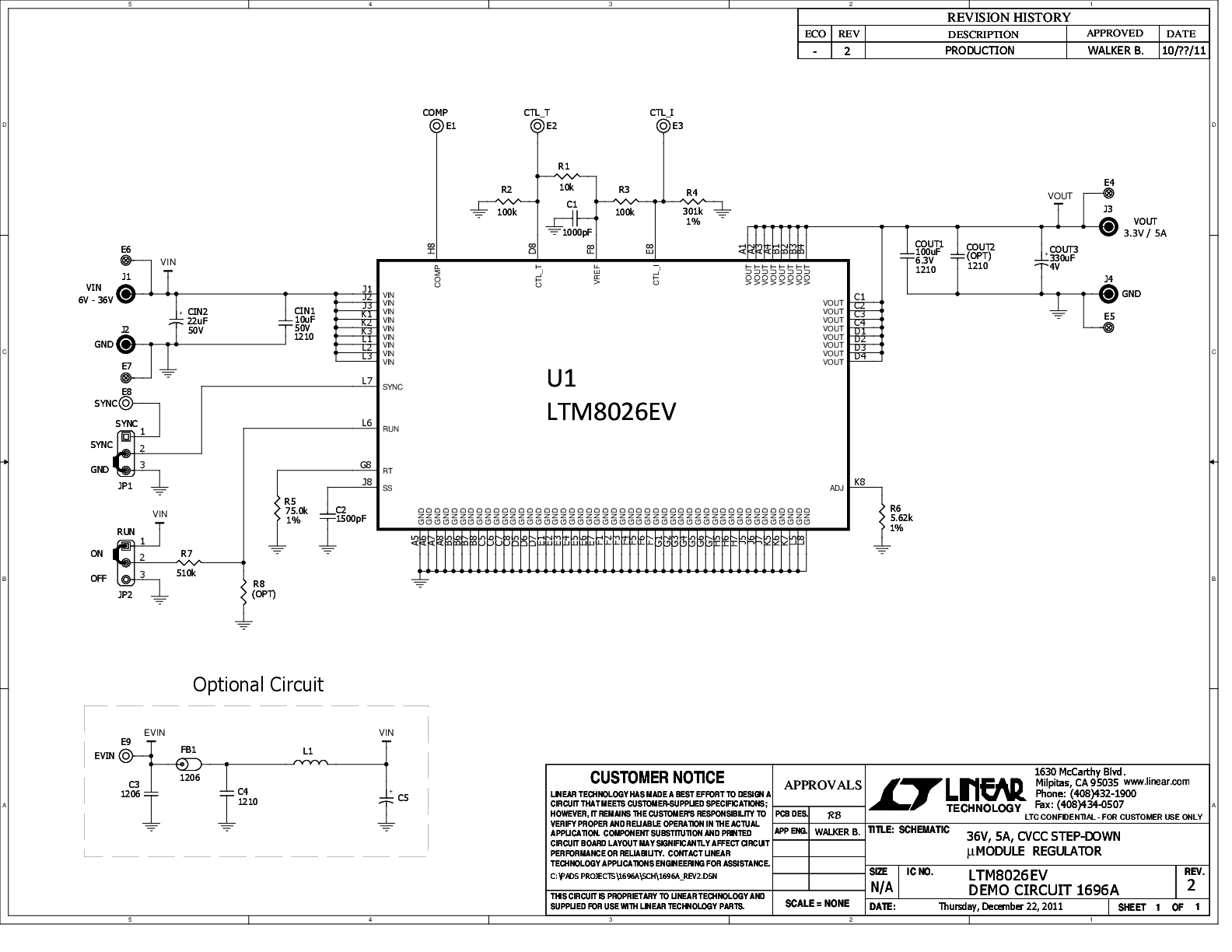

DC1696A Demo Board DC1696A Demo Board DC1696A Demo Board DC1696A Demo Board DC1696A - Schematic
