    製品の詳細

    電流検出
    • 供給電圧範囲: 5 V ～ 100 V
    • 低オフセット電圧: ±500µ V（最大値）
    • 1µs の応答時間
    • 2 つの抵抗でゲインを設定可能
    • 低い入力バイアス電流: 170 nA（最大値）
    • PSRR: 118 dB（最小値）
    • 低電源電流: 250 µA
    電圧検出
    • 電圧検出範囲: 0 V ～ 100 V
    • 高精度な 1 MΩ 抵抗分圧器
    • 全体のゲイン誤差が小さい: ±0.15 %（最大値）
    • 供給電圧範囲: 2.7 V ～ 5.5 V
    • 低電源電流: 57 µA
    • 動作温度範囲: –40°C ～ 125°C
    LTC6115
    高電圧ハイサイド電流／電圧の検出
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 1

    さらに詳しく
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    LTspice 3

    下記製品はLTspiceで使用することが出来ます。:

    • LTC6115

    Linduino 1

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    Linduino

    Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

    GitHub上のLinduinoコードのリポジトリとコード使用方法

    LTSketchbookをダウンロード

    Linduinoを購入

    評価用キット

    eval board
    schematic 1
    DC2839A

    LTC6115高電圧ハイサイド電流／電圧の検出

    今すぐ購入 詳細を表示

    製品詳細

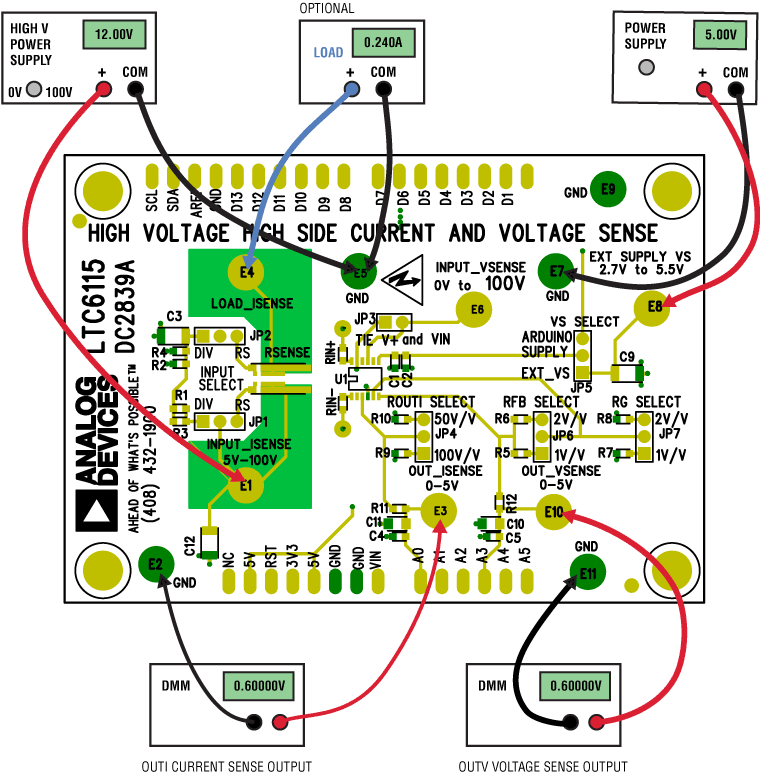

    デモ回路2839Aは、LTC6115を使用した、高電圧／ハイサイド電流検出回路です。この回路は最大100Vおよび2Aの入力を測定します。ボードはシールドとしてLinduino®に接続でき、対応するLinduinoスケッチが付属します。電流検出チャンネルのゲインはジャンパで5V/A（100V/V）または2.5V/A（50V/V）にセットでき、電圧検出チャンネルのゲインはジャンパでユニティ・ゲインまたは2V/Vに選択できます。

    DC2839Aには、より大型の高電力定格部品用のフットプリントがある4端子50mΩ検出抵抗が内蔵されています。ジャンパで1:1000抵抗分圧器を選択して、高電流が供給されていない場合はシミュレーションされたmVスケール入力差動電圧を提供できます。

    電圧検出と電流検出は同じ入力または別の入力を測定するように構成できます。

    入力源および電流検出源用に5V～100Vの外部電源が必要です。電圧検出源は2.7V～5.5Vの外部電源を使用するか、DC2839AがLinduinoシールドとして使用されている場合はLinduino（DC2026C）ボードから引き出すことができます。100Vで最大2Aをシンクできるオプションの電子負荷も電流検出の入力として使用できます。入出力用にタレットが用意されており、Linduinoの内蔵ADC入力に接続するLinduinoシールド・コネクタが付属します。
