LTC4097
製造中USB/ACアダプタからのスタンドアロン･リチウムイオン/ポリマー･バッテリ･チャージャ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$1.89
製品の詳細
- 1 セル･リチウムイオン/ポリマー･バッテリをAC アダプタならびにUSB 入力から充電
- 自動入力検出（ACアダプタ入力による充電を優先）
- AC アダプタ入力からの最大1.2A の充電電流をプログラム可能
- プログラム可能な充電電流終了
- NTCサーミスタ入力により、温度規定充電が可能
- DC、USB充電電流を個別に設定
- ±0.6%精度のプリセット･フロート電圧
- サーマル･レギュレーションにより、過熱の恐れなく最大充電レートを実現
- 充電状態出力
- 自動再充電
- シャットダウン時のチャージャ消費電流：20μA

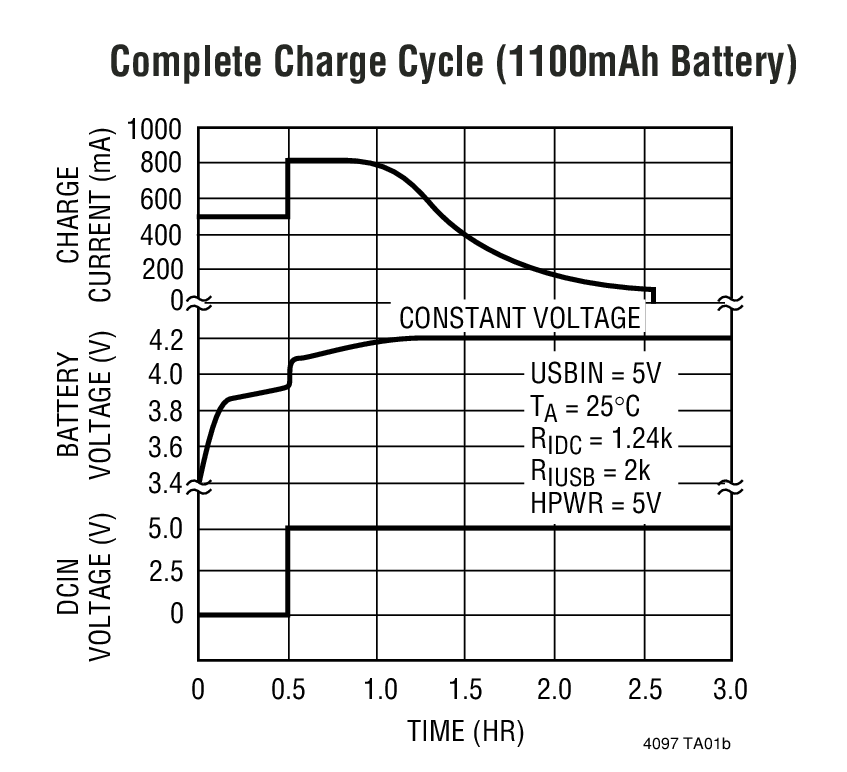

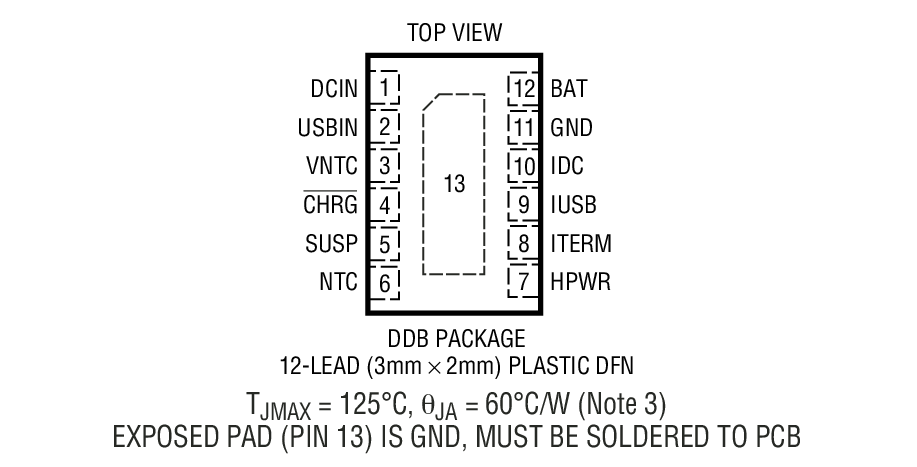

- 熱特性が改善された高さの低い(0.75mm）12ピン（3mm×2mm）DFNパッケージ

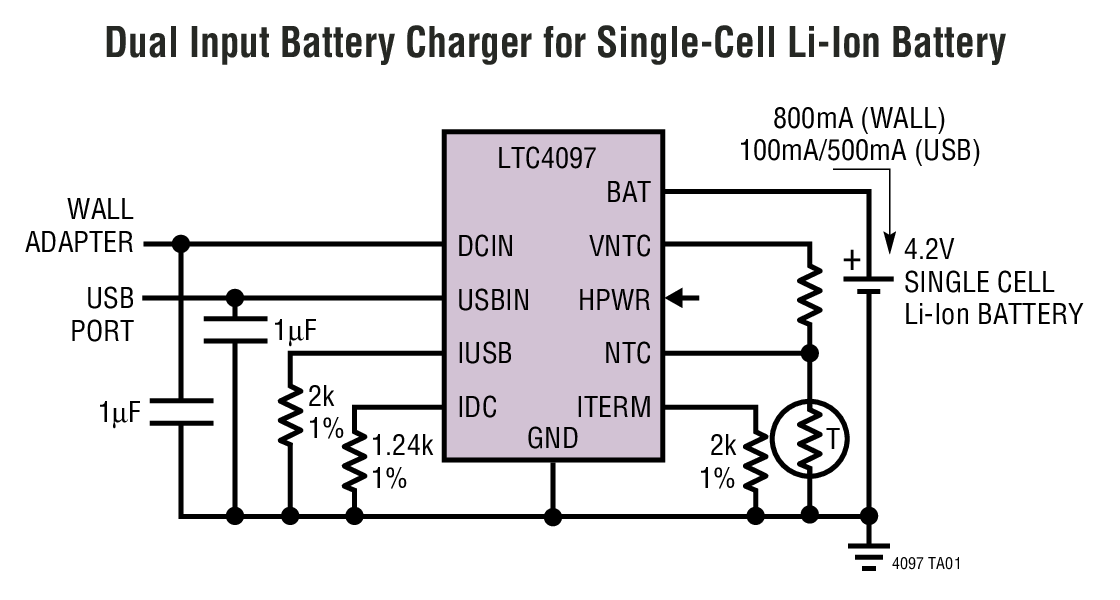

LTC4097は、ACアダプタ入力とUSB入力のいずれからも1セル･リチウムイオンまたはリチウムポリマー・バッテリを充電可能なスタンドアロン･リニア･バッテリ･チャージャです。このチャージャは、入力電力を検出し、適切な充電用電源を自動的に選択することができます。
MOSFET内蔵のアーキテクチャにより、外付けのセンス抵抗やブロッキングダイオードを使用せずに充電を行うことができます。サーマル・フィードバック機能によってバッテリ充電電流を安定化し、高電力動作時や高周囲温度条件下でチップの温度を一定に保ちます。フロート電圧は4.2Vに固定され、充電電流は1本の外付け抵抗で設定されます。最終フロート電圧に達した後、充電電流が設定された終了スレッショルドを下回ったところで、充電サイクルを終了します。LTC4097は、両入力に電源が供給された状態でシャットダウン・モードに入り、DCINの電源電流を20μA、USBINの電源電流を10μA、バッテリ流出電流を2μA以下に低減することができます。
この他に、トリクル充電、自動再充電、低電圧ロックアウト、充電状態出力、バッテリ温度をモニタするために使用されるNTCサーミスタ入力、120mAのドライブ能力を持つVNTC電源検出出力などの機能を搭載しています。
アプリケーション
- 携帯電話
- MP3プレーヤ
- 携帯用ハンドヘルド・デバイス
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC4097EDDB#TRMPBF | 12-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC4097EDDB#TRPBF | 12-Lead DFN (3mm x 2mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
2 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only) |
||
| LTC4097EDDB#TRMPBF | 製造中 | |
| LTC4097EDDB#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
評価用キット

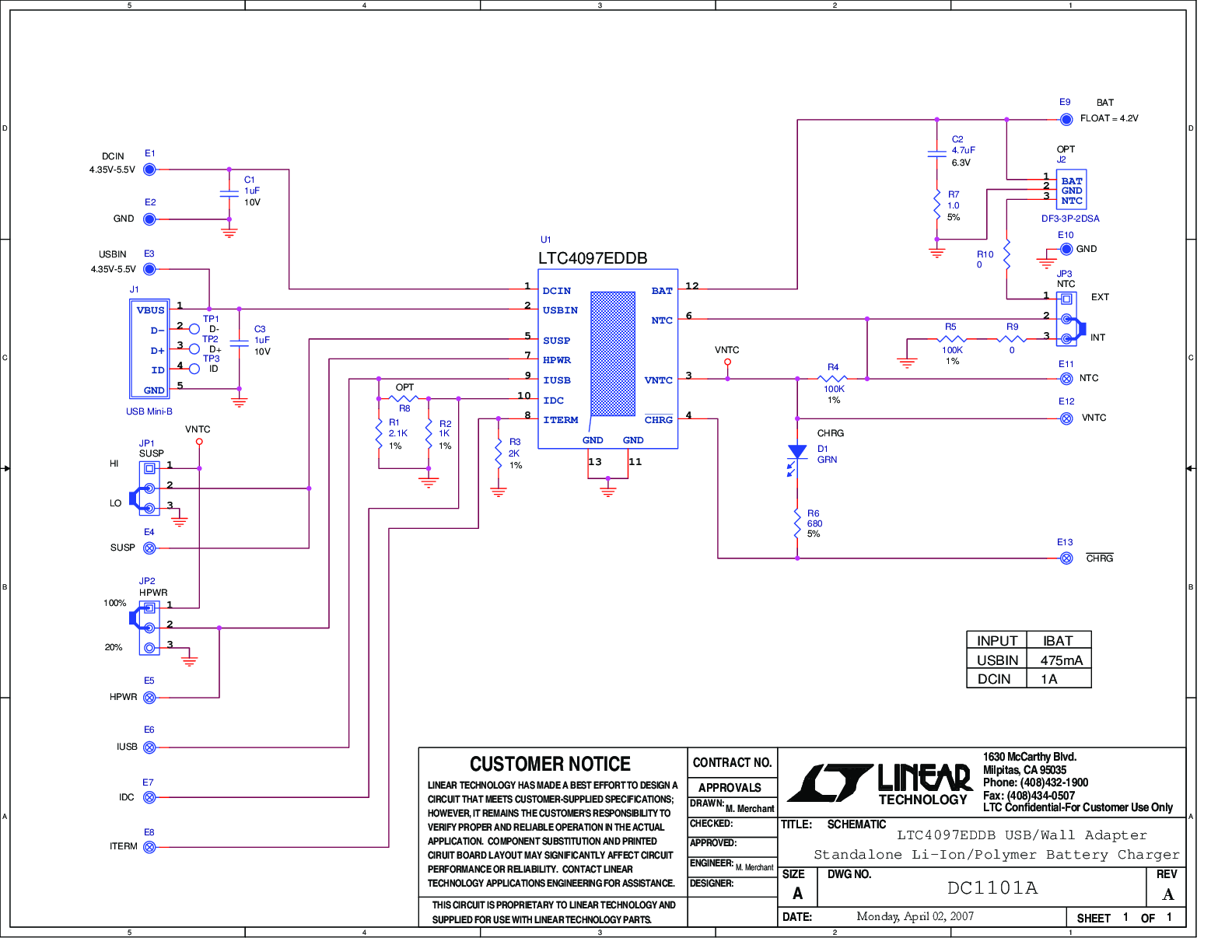

LTC4097EDDB Demo Board | Dual Input Standalone Li-Ion Battery Charger with NTC
