LTC4088

製造中

高効率バッテリチャージャ/USBパワーマネージャ

データシート
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.66
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • スイッチング･レギュレータにより、バッテリの充電やアプリケーション機器への給電ができるようにUSBポートから得られる制限された電力の最適な利用
  • 内部180mΩ理想ダイオードとオプションの外付け理想ダイオードのコントローラが入力電源が制限されている場合や使用できない場合に低損失パワーパスをシームレスに提供
  • 多機能リチウムイオン/ポリマー･バッテリチャージャ
  • VBUS動作範囲：4.25V～5.5V（絶対最大定格7V：過渡）
  • 入力電流制限：1.2A（最大）
  • 熱制限付きの充電電流：1.5A（最大）
  • Bat-Track適応出力制御
  • スルーレート制御により、スイッチングEMIを低減
  • 高さの低い（0.75mm）4mm×3mm 14ピンDFNパッケージ
LTC4088
高効率バッテリチャージャ/USBパワーマネージャ

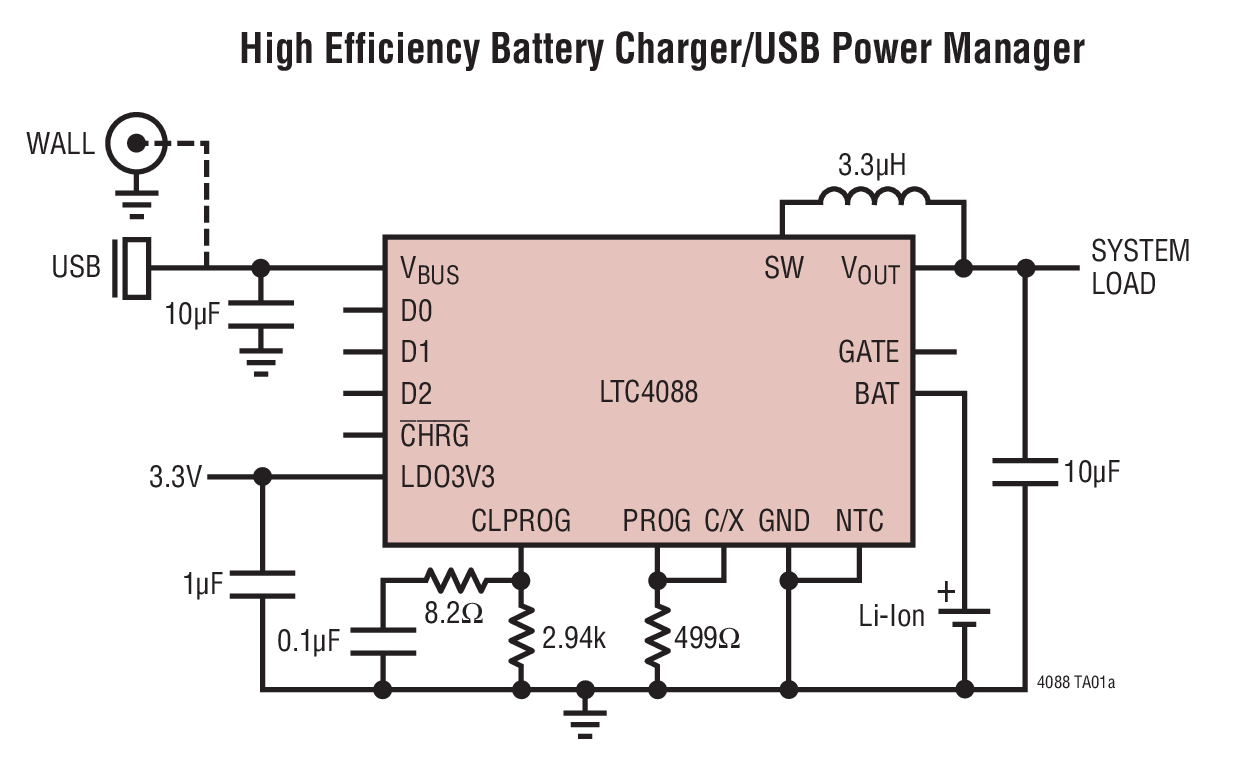

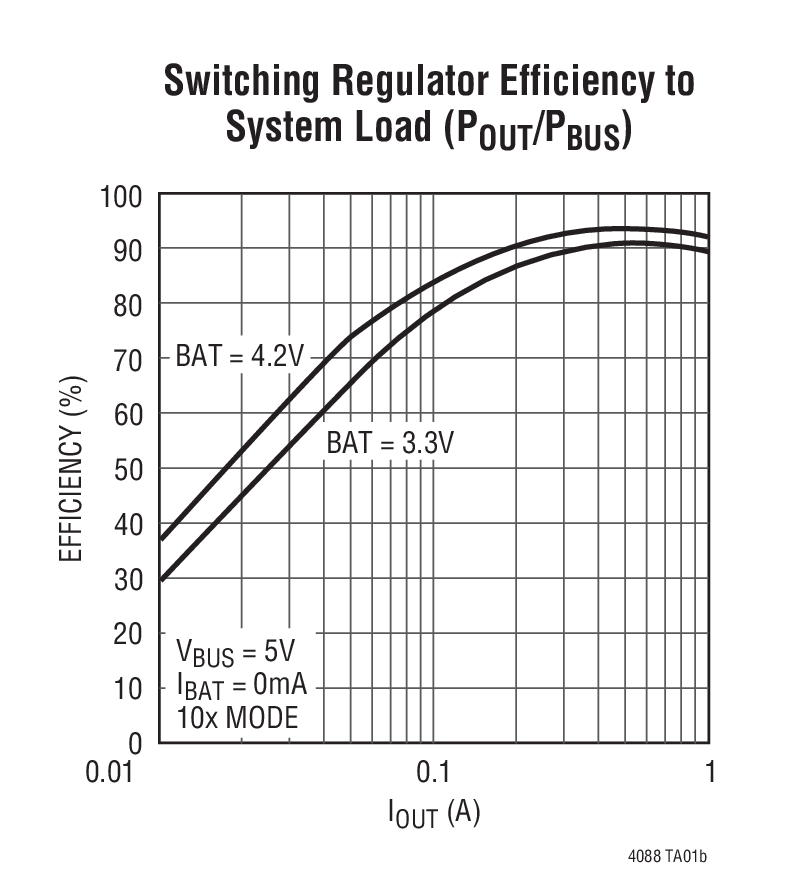

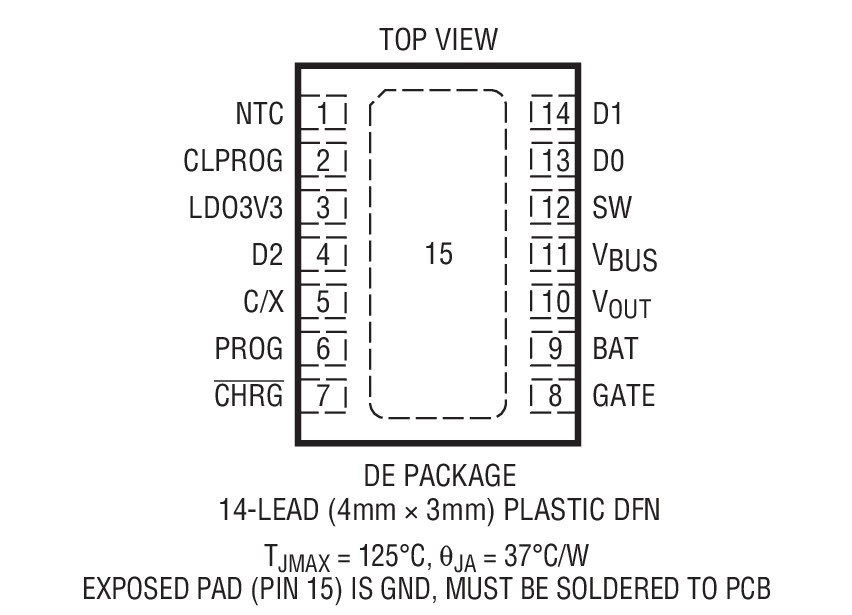

High Efficiency Battery Charger/USB Power Manager Switching Regulator Efficiency to System Load (POUT/PBUS) Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
USBアイソレータ 1
LTM2884
製造中 絶縁電源を備えた絶縁型USBトランシーバ
バッテリ残量ゲージおよびクーロン・カウンタ 1
LTC2942
新規設計には非推奨 温度および電圧測定付きバッテリ・ガスゲージ
プッシュボタン・コントローラ 1
LTC2955
新規設計に推奨 自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ
低電圧ホットスワップ・コントローラ 1
LTC4361
新規設計に推奨 過電圧/過電流保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
DC1007C

LTC4088デモ用ボード

今すぐ購入 詳細を表示

製品詳細

デモ回路1007はLTC4088を搭載し、PowerPath™コントローラとリチウムイオン／ポリマー・バッテリ・チャージャを備えた高効率USBパワー・マネージャです。同期型スイッチング入力レギュレータ、フル機能のバッテリ・チャージャ、理想ダイオードが含まれています。LTC4088のスイッチング・レギュレータはUSBアプリケーションに特化した設計で、ロジック制御により、AC電源駆動のアプリケーション向けに入力電流を100mA、500mA、または1Aに自動的に制限します。製品がサスペンド状態のUSBバスに接続された場合にバッテリが消耗しないように防ぐ、2.5mAおよび500μAのサスペンド・モードもあります。

スイッチング入力段により、アプリケーション回路とバッテリ・チャージャ間での電力共有が管理されているVOUTに電力を供給します。線形PowerPathコントローラとは異なり、LTC4088のスイッチング入力段は消費電力を最小限に抑えながら、USBポートから供給されている0.5Wまたは2.5Wのほぼすべてを使用できます。この機能により、LTC4088はアプリケーションとバッテリにより多くの電力を供給でき、スペースに制約があるアプリケーションの熱の問題を軽減します。

理想ダイオードにより、入力電流制限値に達した場合、あるいはUSBまたはAC電源が取り外された場合にバッテリからシステム電力が供給されます。オプションの外付けPチャンネルMOSFETはRONを低減して効率を向上させることで、内蔵の理想ダイオードを補完します。

CHRG LEDはバッテリ・チャージャの4つの可能な状態を示します。LEDが点灯し続けている場合は充電中であることを示します。消灯し続けている場合は充電中でないことを示します。ゆっくりとした点滅（1.5Hz）はNTCの故障を示し、早い点滅（6.1Hz）はバッテリ不良を示します。

LTC4088は低背型14ピン4mm × 3mm × 0.75mm DFN表面実装パッケージを採用しています。
DC1007C
LTC4088デモ用ボード

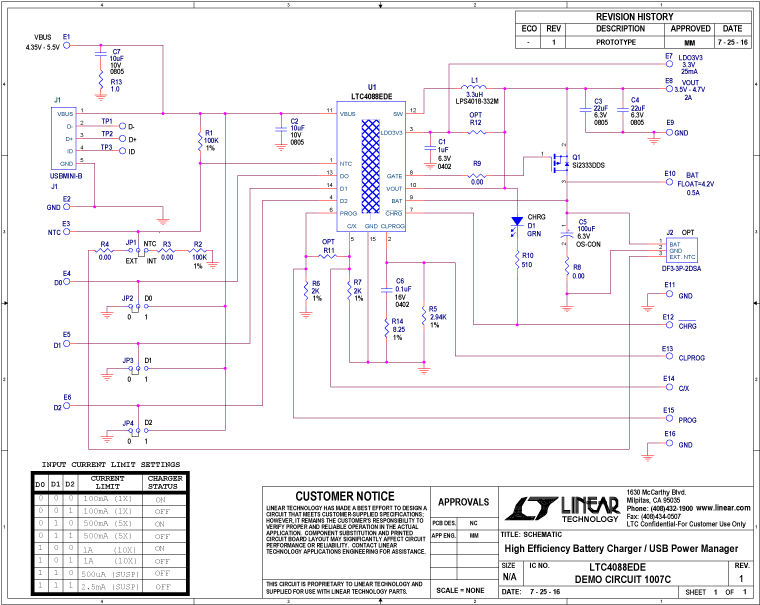

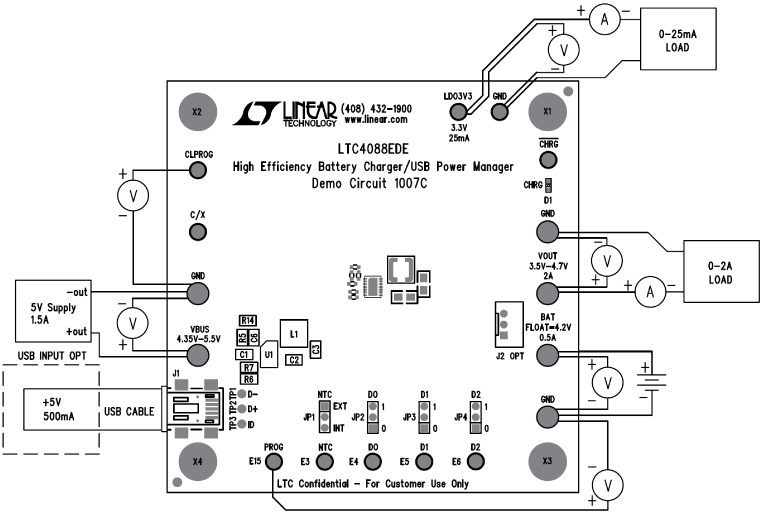

DC1007C Application Circuit DC1007C Application Circuit
