LTC3723

製造中

同期整流式プッシュプルPWMコントローラ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$5.96
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高効率の同期整流式プッシュプルPWM
  • 1.5Aシンク、1Aソース出力ドライバ
  • プッシュプル・デットタイムと同期タイミングを調整可能
  • システム低電圧ロックアウトとヒステリシスを調整可能
  • リーディングエッジ・ブランキングを調整可能
  • 低い起動電流と消費電流
  • 電流モード（LTC3723-1）または電圧モード（LTC3723-2）動作
  • 1本の抵抗によるスロープ補償
  • VCC UVLOと25mAシャント・レギュレータ
  • 1MHzまでプログラム可能な固定周波数動作
  • 50mA同期出力ドライバ
  • ソフトスタート、サイクルごとの電流制限、Hiccupモード短絡保護
  • 5V/15mA低損失レギュレータ
  • 16ピンSSOPパッケージ
LTC3723
同期整流式プッシュプルPWMコントローラ
Isolated Push-Pull Converter Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LTC3723-1
  • LTC3723-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC541A

LTC3723EGN-1 Demo Board | Isolated Supply, 36V ≤ VIN ≤ 72V, VOUT1 = 3.3V @ 40A, VOUT2 = 2.5V @ 10A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 541A is an isolated synchronous push-pull converter featuring the LTC3723-1, LTC3901, LT1431 and LT3710. The design provides an isolated 3.3V at 40A and 2.5V at 10A from a 48V telecom (36V to 72V) input voltage. Isolation voltage is 1500VDC.


The demo board also can provide 3.3V @ 50A with the 2.5V output disabled.

eval board
schematic 2
DC719A

LTC3723EGN-1 Isolated Demo Board | Sync Push-Pull Controller with Synchronous Rectification, 42V ≤ VIN ≤ 56V, 12VOUT @ 20A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 719 is an Isolated Full-Bridge Converter with Synchronous Rectification featuring the LTC3723-1, LTC3901, LTC4440, and LT1431. It operates at 300kHz and produces a regulated 12V, 20A output in a quarter-brick footprint from a typical telecom input voltage range of 42 to 56V. Synchronous rectification helps to attain efficiency approaching 96%. Isolation voltage is 1500VDC.
DC541A
LTC3723EGN-1 Demo Board | Isolated Supply, 36V ≤ VIN ≤ 72V, VOUT1 = 3.3V @ 40A, VOUT2 = 2.5V @ 10A

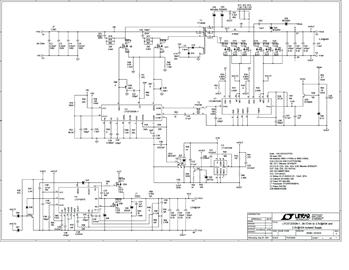

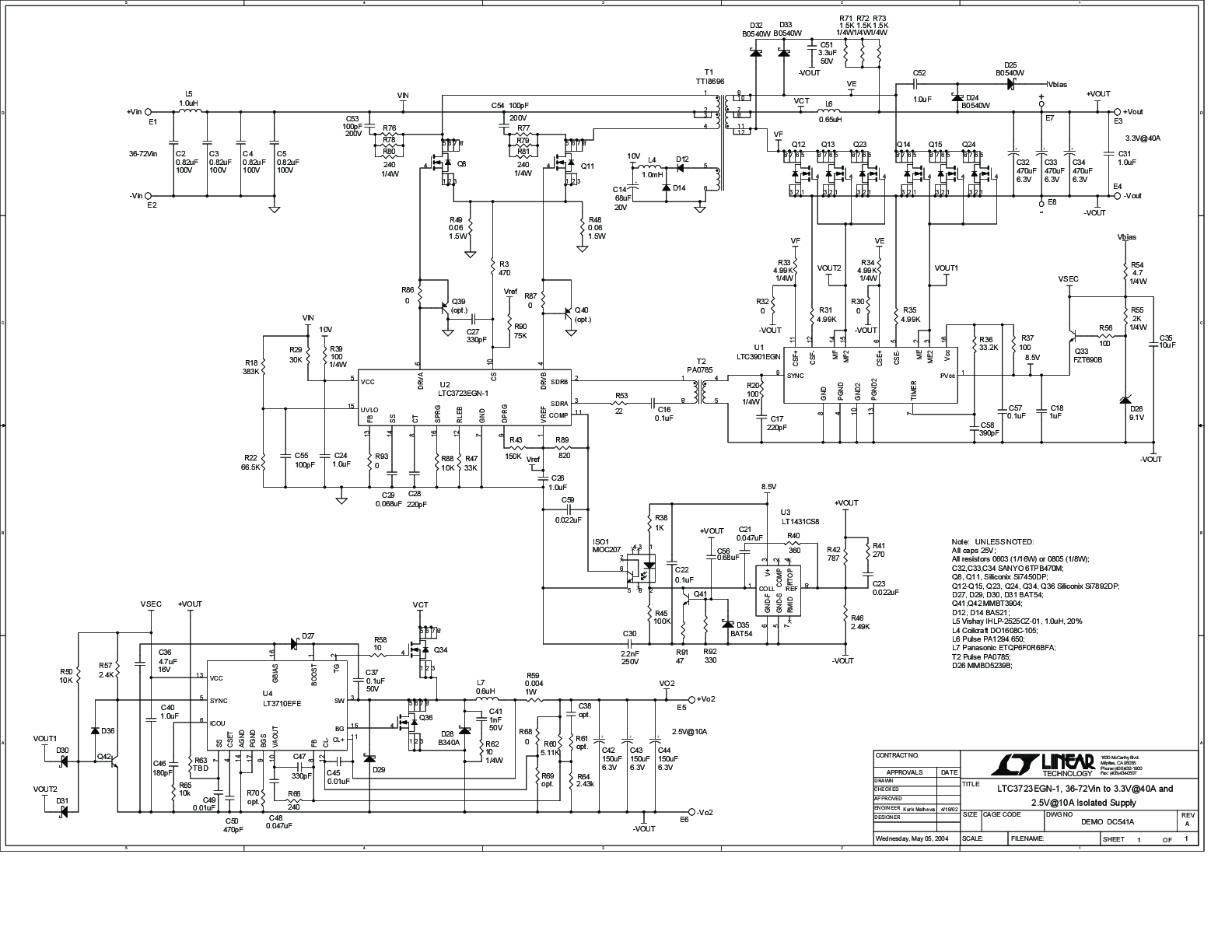

DC541A - Schematic
DC719A
LTC3723EGN-1 Isolated Demo Board | Sync Push-Pull Controller with Synchronous Rectification, 42V ≤ VIN ≤ 56V, 12VOUT @ 20A

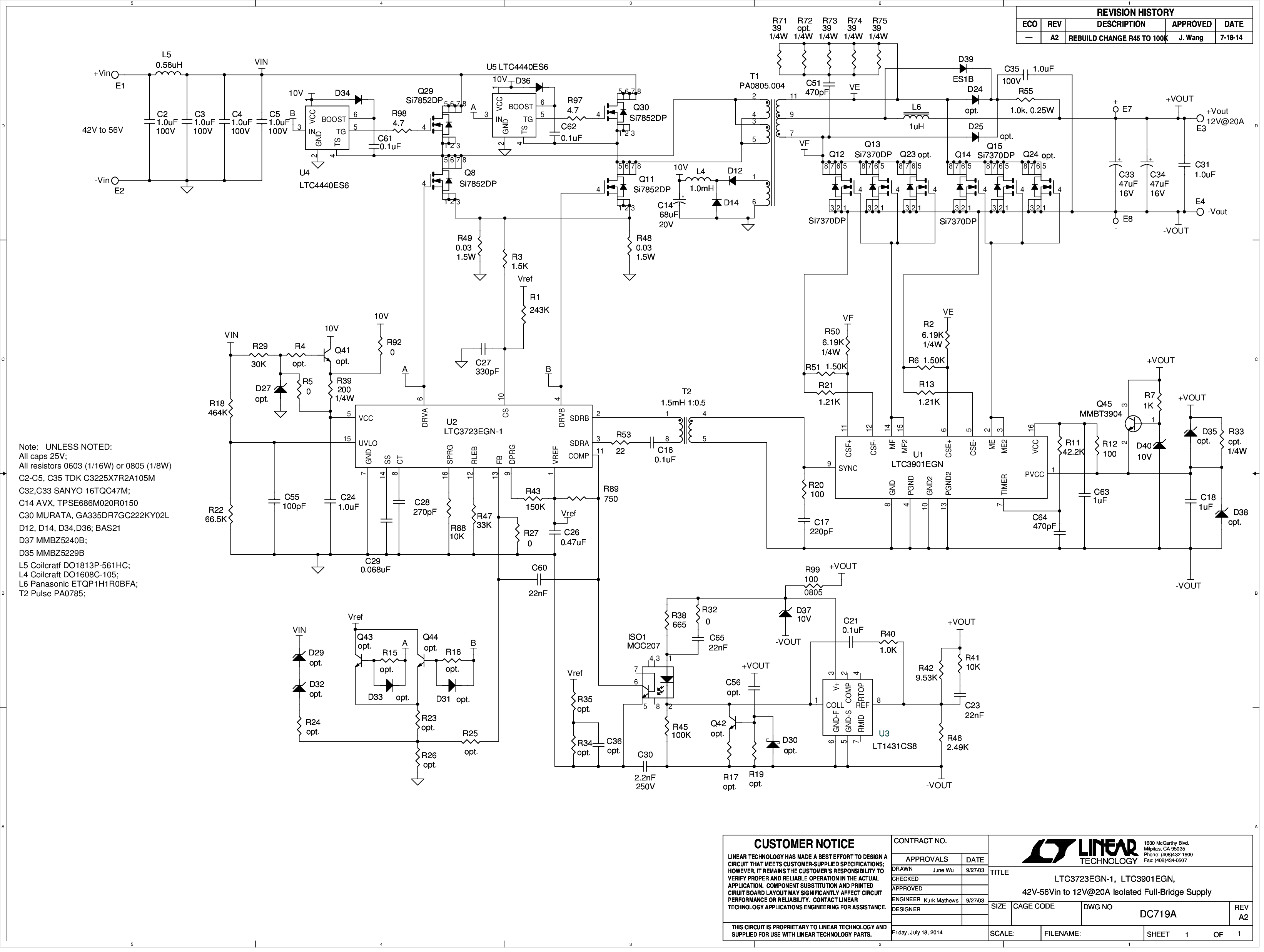

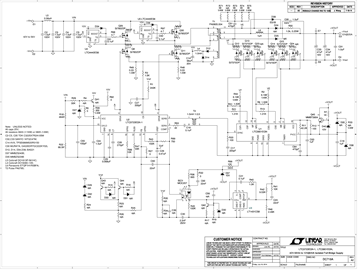

DC719A - Schematic
