LTC3588-2

新規設計に推奨

最小入力電圧が14Vのナノパワー環境発電（エナジーハーベスト）電源

製品モデル: 8
1Ku当たりの価格: 最低価格：$3.54

Viewing:

製品の詳細

入力消費電流：1500nA（出力安定時、無負荷、V_IN = 18V）
入力消費電流：830nA（UVLOモード、V_IN = 12V）
入力動作範囲：14V～20V
低損失の全波ブリッジ整流器を内蔵
16VのUVLOしきい値により、高電圧の電流制限入力からの電力利用率を改善
出力電流：最大100mA
ヒステリシスを備えた高効率降圧DC/DCコンバータを内蔵
選択可能な出力電圧：3.45V、4.1V、4.5V、5.0V
入力保護用シャント： V_IN ≥ 20Vでシャント電流最大25mA
10ピンMSEおよび3mm × 3mm DFNパッケージ

LTC3588-2は、低損失の全波ブリッジ整流器と高効率の降圧コンバータを一体化して、総合的な環境発電（エナジーハーベスト）ソリューションを構成しており、圧電変換器、太陽光発電変換器、磁気変換器などの高出力インピーダンス・エネルギー源に最適です。

超低静止電流の低電圧ロックアウト（UVLO）モードと16Vの立ち上がりしきい値により、高い開放電圧のエネルギー源からエネルギーを効率的に抽出することができます。このエネルギーは、入力コンデンサから高効率の同期整流式降圧レギュレータを介して出力へ伝送されます。16VのUVLOしきい値により、降圧レギュレータを介して入力/出力間で電流を増倍することもできます。この降圧レギュレータは、レギュレーション時に入力および出力の両方の静止電流を最小限に抑えるスリープ状態を特長としています。

3.45V、4.1V、4.5V、および5.0Vの4種類の出力電圧をピンで選択可能であり、最大100mAの連続出力電流を供給できるので、リチウムイオン・バッテリやLiFePO4バッテリのほかにスーパーキャパシタにも適しています。20Vに設定された入力保護用シャント回路により、過電圧保護が実現しています。


	Output Voltage (Switcher)	UVLO	Quiescent Current
LTC3588-1	Selectable 1.8V, 2.5V, 3.3V or 3.6V	4.04V(Rising) 2.87V(Falling)	950nA (No Load) 450nA (UVLO)
LTC3588-2	Selectable 3.45V, 4.1V, 4.5V or 5V	16V(Rising) 14V(Falling)	1,500nA (No Load) 830nA (UVLO)

アプリケーション

圧電性環境発電(エナジーハーベスト）
電気機械式環境発電（エナジーハーベスト）
低消費電力のバッテリ充電
ワイヤレスHVACセンサ
モバイル資産管理
タイヤ空気圧センサ
産業用センサの代替バッテリ

製品モデル: 8
1Ku当たりの価格: 最低価格：$3.54

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC3588EDD-2#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3588EDD-2#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3588EMSE-2#PBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3588EMSE-2#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3588IDD-2#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3588IDD-2#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3588IMSE-2#PBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3588IMSE-2#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

6 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3588EMSE-2#PBF	製造中
LTC3588EMSE-2#TRPBF	製造中
LTC3588IMSE-2#PBF	製造中
LTC3588IMSE-2#TRPBF	製造中
2 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0130_Form Material_Report
LTC3588EMSE-2#PBF	製造中
LTC3588EMSE-2#TRPBF	製造中
LTC3588IMSE-2#PBF	製造中
LTC3588IMSE-2#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
デュアル電源モニタ 1
LTC2960	新規設計に推奨	36Vナノ電流2入力電圧モニタ
パワー・スイッチ内蔵型昇圧レギュレータ 1
LTC3108-1	新規設計に推奨	超低電圧の昇圧コンバータおよびパワーマネージャ

製品モデル	製品ライフサイクル	詳細
LTC2960	新規設計に推奨	36Vナノ電流2入力電圧モニタ
LTC3108-1	新規設計に推奨	超低電圧の昇圧コンバータおよびパワーマネージャ

ツールおよびシミュレーション

LTspice 1

LTC3588-2 - Power Management

下記製品はLTspiceで使用することが出来ます。:

LTC3588-1
LTC3588-2

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

LTC3588EMSE-2 Demo Board | Piezoelectric Energy Harvesting Power Supply

今すぐ購入詳細を表示

製品詳細

DC1459B-B: Demo Board for the LTC3588-2 Piezoelectric Energy Harvesting Power Supply with 14V Minimum V_IN.

資料

DC1459B - Design Files
729.00K

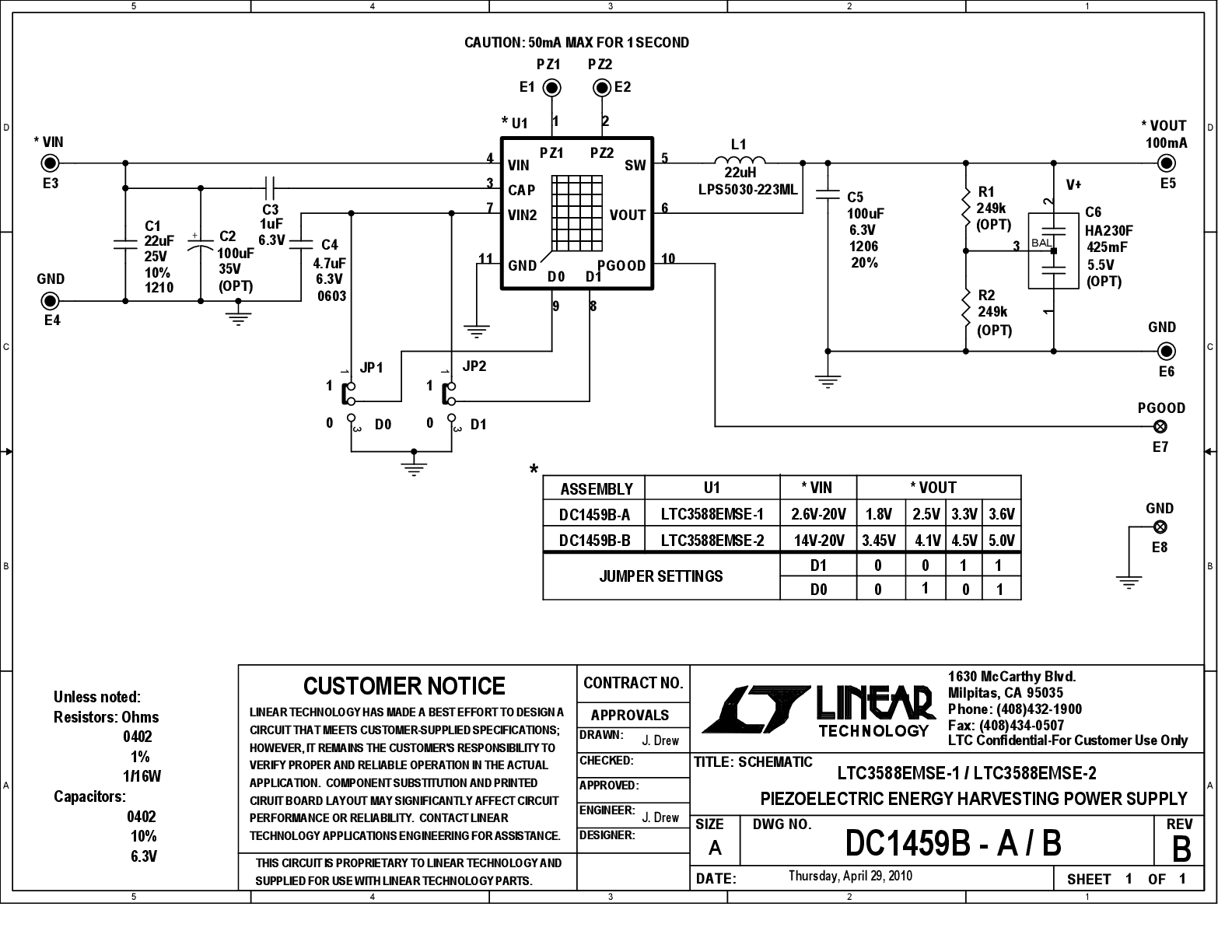

DC1459B - Schematic
70.00K

DC1459B - Demo Manual
402.00K
