LTC3556

製造中

2個の降圧DC/DCと昇降圧 DC/DCを搭載した高効率USBパワーマネージャ

データシート (Rev. B)

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$6.29

Viewing:

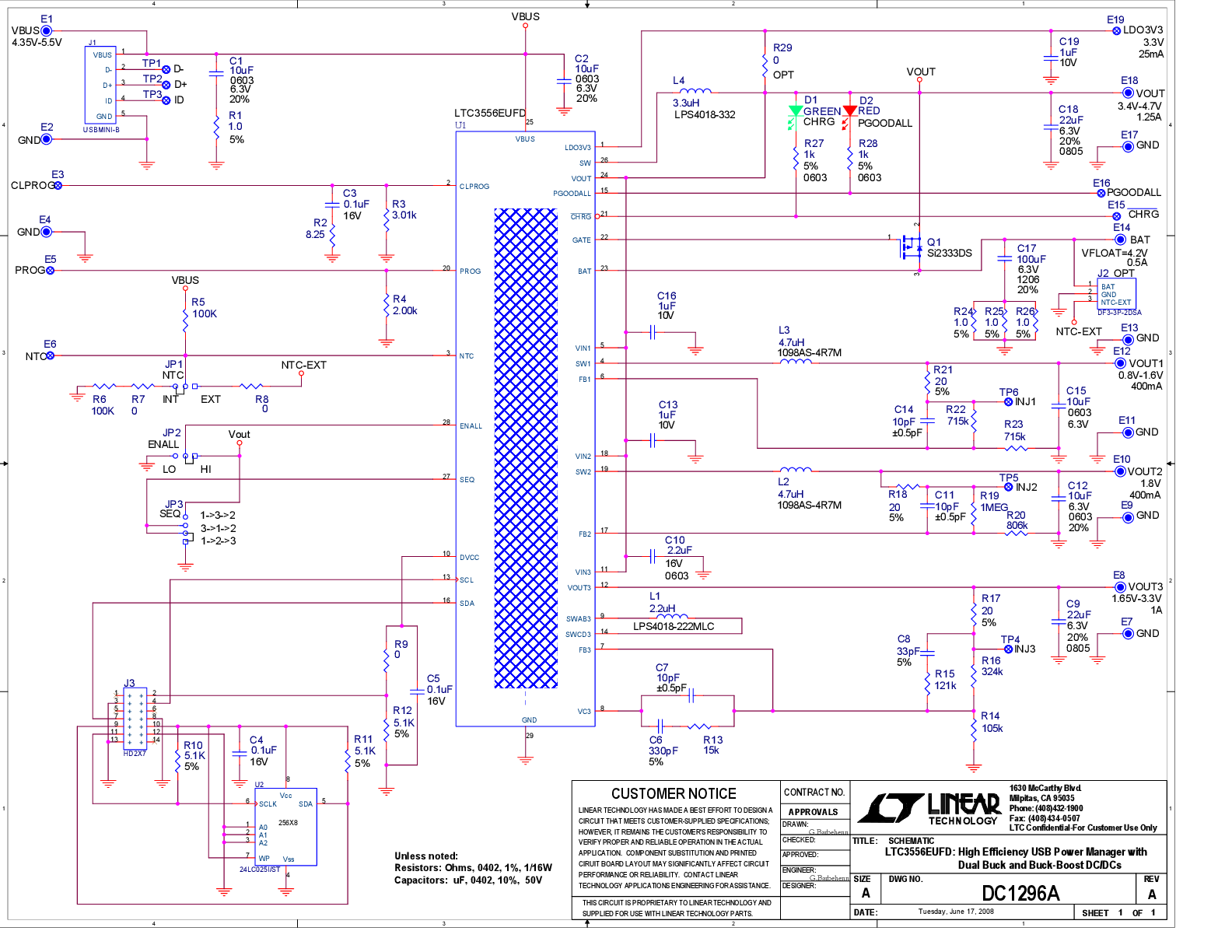

製品の詳細

パワーマネージャ

Bat-Track適応出力制御機能付き高効率スイッチングPowerPath^™コントローラ
USBまたはACアダプタの電流制限をプログラム可能（100mA/500mA/1A）
フル機能リチウムイオン/ポリマー･バッテリ･チャージャ
バッテリ消耗時の瞬時オン
最大充電電流：1.5A
内蔵の180mΩ理想ダイオードと外付け理想ダイオード・コントローラがバッテリ・モードで負荷に給電
BATから給電時の無負荷消費電流が少ない（<30μA）

DC/DC

デュアル高効率降圧DC/DC（IOUT： 400mA/400mA）
高効率昇降圧DC/DC（IOUT：1A）
レギュレータはすべて2.25MHzで動作
2つの降圧出力でダイナミックな電圧スケーリング
イネーブル、モード、2つのVOUT設定をI²C制御
パワーアップ･シーケンス制御付きENALLピン
少ない無負荷消費電流：各レギュレータで20μA

製品モデル: 2
1Ku当たりの価格: 最低価格：$6.29

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC3556EUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3556EUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

2 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3556EUFD#PBF	製造中
LTC3556EUFD#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
デジタル温度センサー 1
LTC2991	新規設計に推奨	I²C インタフェース搭載のオクタル電圧、電流、温度モニタ
バッテリ残量ゲージおよびクーロン・カウンタ 1
LTC2942	新規設計には非推奨	温度および電圧測定付きバッテリ・ガスゲージ
プッシュボタン・コントローラ 1
LTC2955	新規設計に推奨	自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ
低電圧ホットスワップ・コントローラ 1
LTC4362	新規設計に推奨	1.2A過電圧/過電流保護デバイス

製品モデル	製品ライフサイクル	詳細
LTC2942	新規設計には非推奨	温度および電圧測定付きバッテリ・ガスゲージ
LTC2991	新規設計に推奨	I²C インタフェース搭載のオクタル電圧、電流、温度モニタ
