LTC3553
新規設計に推奨リチウムイオン・チャージャ、LDOおよび降圧レギュレータを搭載したマイクロパワーUSBパワーマネージャ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$2.72
製品の詳細
- 全出力オンで消費電流が12μAのスタンバイモード
- 入力電源（リチウムイオン/ポリマー･バッテリおよびUSB）間のシームレスな遷移
- 内蔵の240mΩ 理想ダイオードにより、低損失PowerPath™を実現
- 高効率200mA降圧レギュレータ
- 150mA低損失（LDO）リニア・レギュレータ
- システム･リセット付きのプッシュボタン･オン/オフ制御
- フル機能リチウムイオン/ポリマー･バッテリ･チャージャ
- 熱制限付きのプログラム可能な充電電流
- バッテリ消耗時の瞬時オン動作
- 超薄型、小型3mm × 3mm × 0.55mmの 20ピンUTQFNパッケージ
LTC3553は1セル･リチウムイオン/ポリマー･バッテリ･アプリケーション向けのマイクロパワー高集積パワーマネージメントおよびバッテリ・チャージャICです。このデバイスは、自動的に負荷を優先するPowerPathマネージャ、バッテリ・チャージャ、理想ダイオードならびに多数の保護機能を搭載しています。LTC3553パワーマネージャは特にUSBアプリケーション向けに設計されており、最大入力電流を100mAまたは500mAに自動的に制限します。バッテリ充電電流は、負荷電流と充電電流の合計が選択された入力電流制限値を超えないように、自動的に低減されます。また、LTC3553 は同期整流式降圧レギュレータ、低損失リニア・レギュレータ（LDO）およびプッシュボタン･コントローラを内蔵しています。スタンバイ･モードではすべての電源がイネーブルされており、バッテリからの消費電流はわずか12μAです。LTC3553 は3mm × 3mm × 0.75mmの20ピンQFNパッケージで供給されます。
| Option | LDO | PGOOD | Hard Reset Time |
| LTC3553 | ON/OFF Control | No | 5 Seconds |
| LTC3553-2 | Always On | Yes | 14 Seconds |
アプリケーション
- USBベースのハンドヘルド機器
- 携帯用リチウムイオン/ポリマー･ベース電子機器
- ウェアラブル電子機器
- 低消費電力医療機器
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
サードパーティ・ソリューション 1
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3553EUD#PBF | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC3553EUD#TRPBF | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| デュアル電源モニタ 1 | ||
| LTC2960 | 新規設計に推奨 | 36Vナノ電流2入力電圧モニタ |
| バッテリ残量ゲージおよびクーロン・カウンタ 1 | ||
| LTC2942 | 新規設計には非推奨 | 温度および電圧測定付きバッテリ・ガスゲージ |
| プッシュボタン・コントローラ 1 | ||
| LTC2955 | 新規設計に推奨 | 自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ |
| 低電圧ホットスワップ・コントローラ 1 | ||
| LTC4362 | 新規設計に推奨 | 1.2A過電圧/過電流保護デバイス |
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| LTC2942 | 新規設計には非推奨 | 温度および電圧測定付きバッテリ・ガスゲージ |
評価用キット

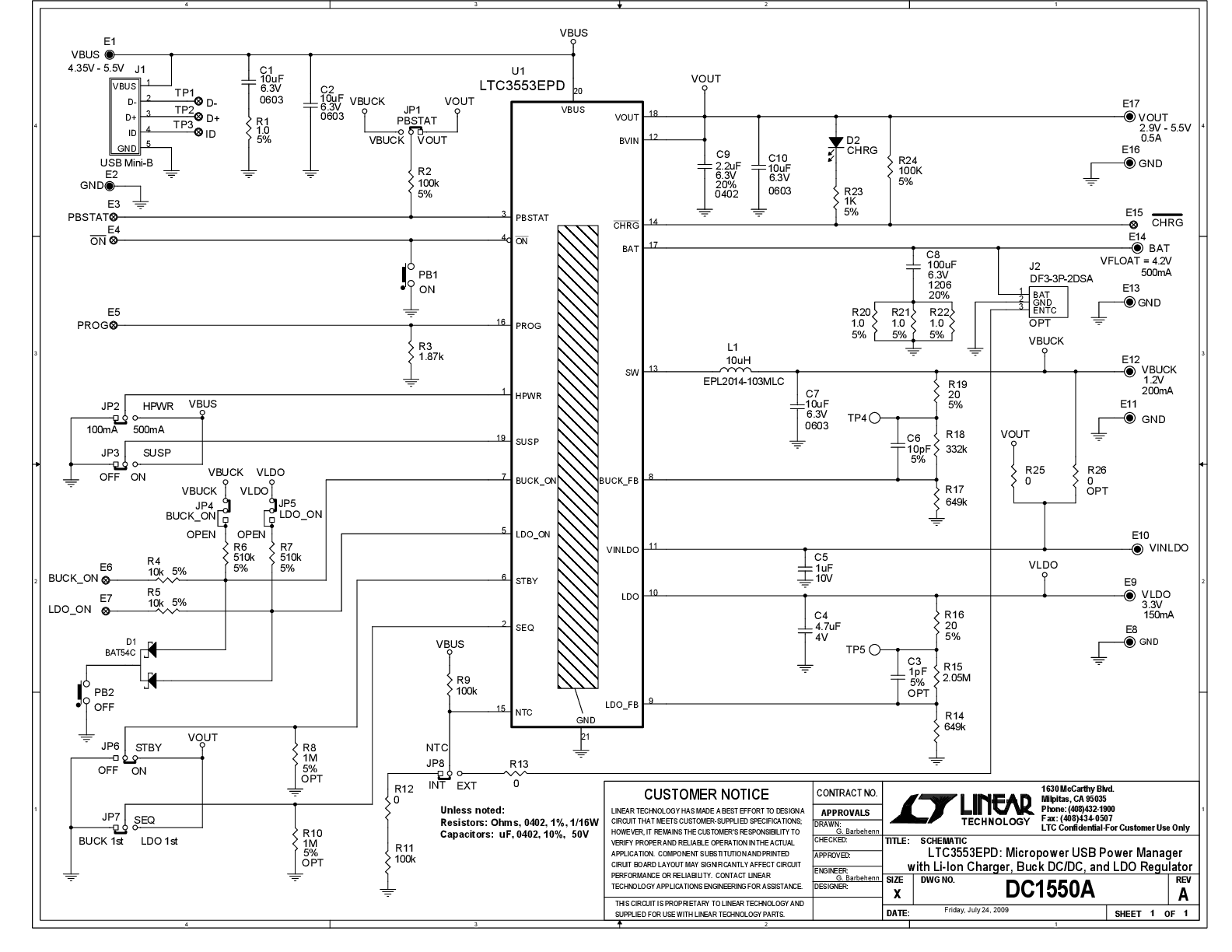

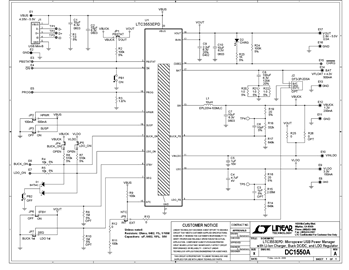

LTC3553EPD Demo Board | Micropower USB Power Manager with Li-Ion Charger, LDO, and Buck Regulator
