LTC2205-14
製造中14ビット、65Msps ADC
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格：$36.08
製品の詳細
- サンプル・レート：65Msps
- SNR 78.3dB、SFDR 98dB（2.25VP-P範囲）
- SFDR：140MHzで90dB以上（入力範囲1.5VP-P）
- PGAフロントエンド（入力範囲2.25VP-P または1.5VP-P）
- 700MHzのフルパワー帯域幅S/H
- オプションの内部ディザー
- オプションのデータ出力ランドマイザ
- 単一3.3V電源
- 低消費電力：600mW
- オプションのクロック･デューティ･サイクル･スタビライザ
- 範囲外インジケータ
- ピン互換ファミリ
- 105Msps: LTC2207 (16ビット), LTC2207-14 (14ビット)
- 80Msps: LTC2206 (16ビット), LTC2206-14 (14ビット)
- 65Msps: LTC2205 (16ビット)
- 40Msps: LTC2204 (16ビット)

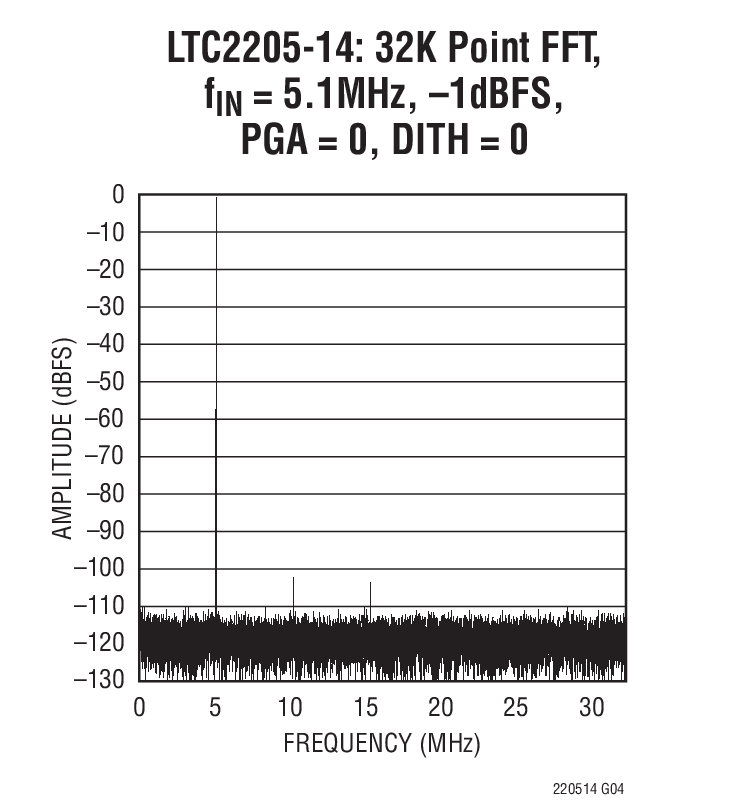

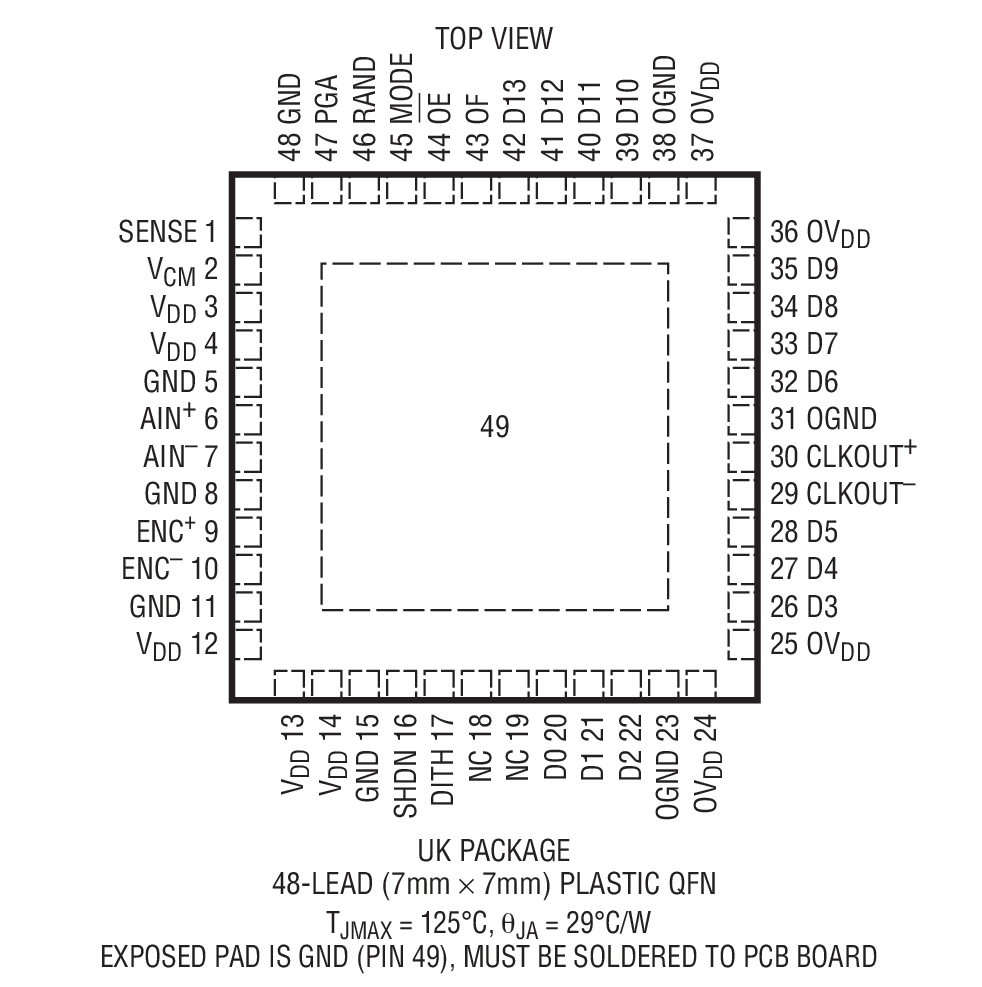

- 48ピン(7mm×7mm)QFNパッケージ
LTC2205-14は、入力周波数が最大700MHzという高周波で広いダイナミック・レンジの信号をデジタル化するサンプリング14ビットA/Dコンバータです。このADCの入力範囲は、PGAフロントエンドで最適化することができます。
LTC2205-14はSNRが78.3dB、SFDRが98dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、90fsRMSという極めて低いジッタにより、優れたノイズ性能を維持しながら高い入力周波数をアンダーサンプリングできます。最大DC仕様では、±1.5LSBのINLと±1LSBのDNL（ミッシング･コードなし）が規定されています。
個別の出力電源により、0.5V～3.6VのCMOS出力振幅が可能です。
ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルに対してフルスピードで高性能を達成できます。

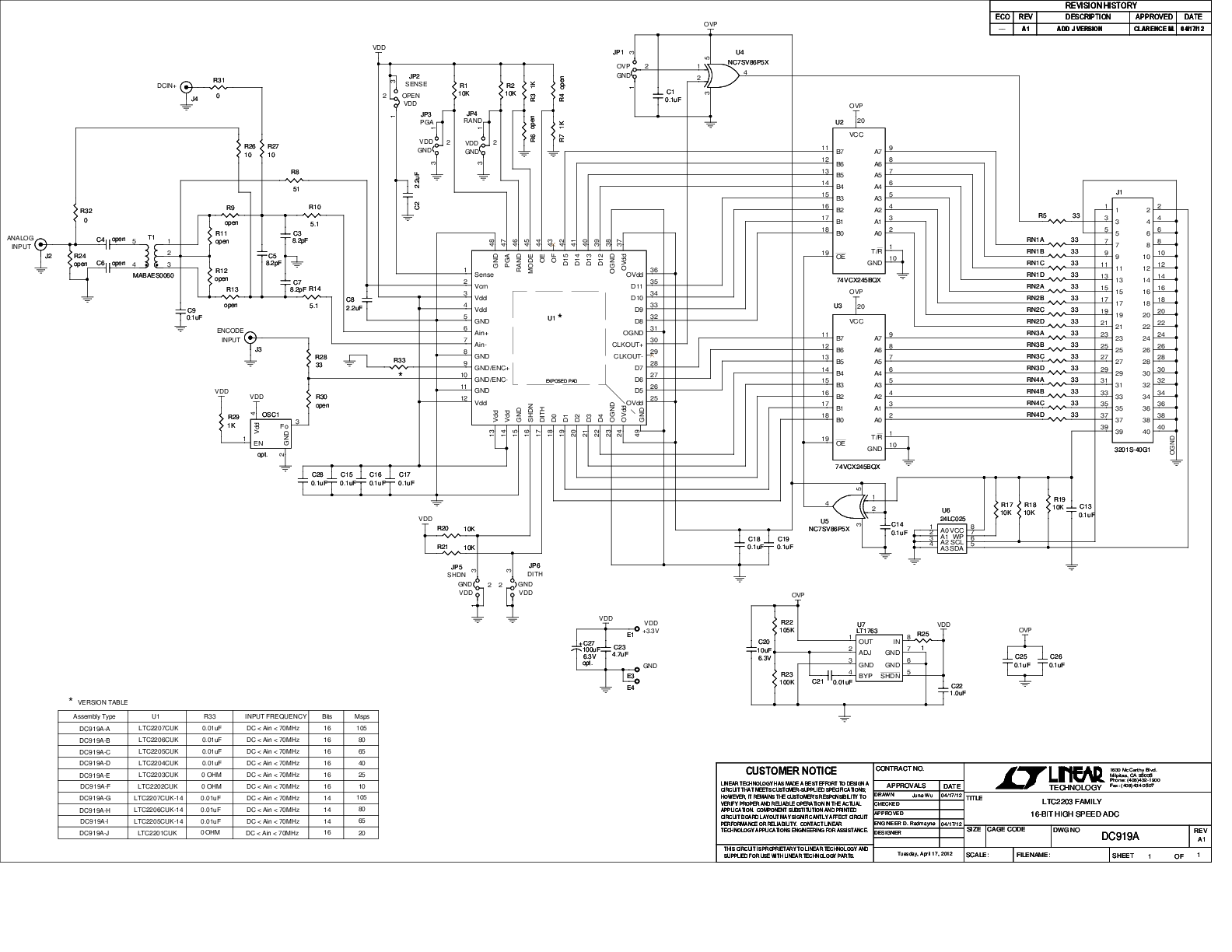

| Bits | |
| LTC2205-14 | 14 |
| LTC2205-16 | 16 |
アプリケーション
- テレコム
- 受信機
- 携帯電話基地局
- スペクトル分析
- イメージング･システム
- ATE
