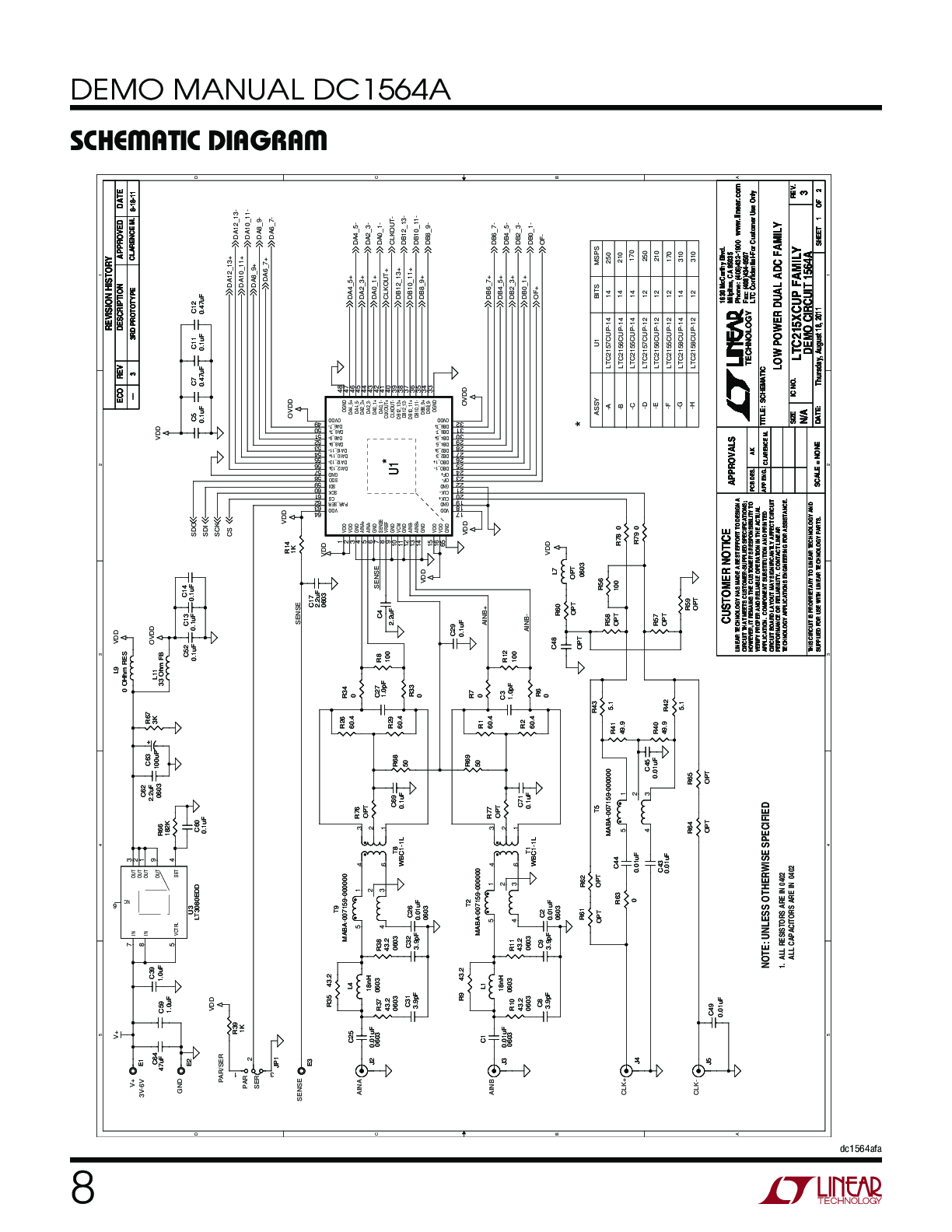

LTC2156-12

製造中

デュアル12ビット210Msps ADC

製品モデル: 4
1Ku当たりの価格: 最低価格：$71.25

Viewing:

製品の詳細

SNR：68.5dB
SFDR：90dB
低消費電力：628mW/592mW/545mW（合計）
単一1.8V電源
DDR LVDS出力
ドライブが容易な1.5V_P-Pの入力範囲
1.25GHzのフルパワー帯域幅サンプル/ホールド
オプションのクロック・デューティサイクル・スタビライザ
低消費電力のスリープ・モードとナップ・モード
設定用のシリアルSPIポート
14ビット・バージョンとピン互換
64ピン(9mm × 9mm) QFNパッケージ

LTC2157-12/LTC2156-12/LTC2155-12は、広いダイナミックレンジの高周波信号をデジタル化する、デュアル250Msps/210Msps/170Msps 12ビットA/Dコンバータ・ファミリです。SNRが68.5dB、SFDRが90dBという優れたAC性能を備えているため、要求の厳しい通信アプリケーションに最適です。1.25GHzの入力帯域幅により、非常に小さい減衰で高いアンダーサンプリング比を達成できます。待ち時間はわずか5クロックサイクルです。

DC仕様では、±0.26LSB（標準）のINL、±0.16LSB (標準)のDNL、全温度範囲でミッシング・コードがないことが規定されています。遷移ノイズは0.54LSB_RMSです。

デジタル出力は、ダブルデータレート(DDR) LVDSです。

ENC⁺およびENC^-入力は、正弦波、PECL、LVDS、TTLまたはCMOSの入力信号を使って差動でドライブ可能です。また、オプションのクロック・デューティサイクル・スタビライザにより、広範なクロック・デューティサイクルで、フルスピードで高い性能を達成できます。


	Bits
LTC2156-12	12
LTC2156-14	14

アプリケーション

通信
セルラ基地局
ソフトウェア無線
医療用画像処理
高精細ビデオ
テストおよび測定機器

製品モデル: 4
1Ku当たりの価格: 最低価格：$71.25

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC2156CUP-12#PBF	64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2156CUP-12#TRPBF	64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2156IUP-12#PBF	64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2156IUP-12#TRPBF	64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
クロック生成デバイス 1
LTC6950	製造中止	クロック分配回路を内蔵した1.4GHz低位相ノイズ、低ジッタPLL
シグナル・チェーン µModule レシーバー 1
LTM9013	最終販売	300MHz広帯域レシーバ
完全差動アンプ 2
LTC6412	最終販売	800MHz、31dBレンジ、アナログ制御VGA
LTC6409	新規設計に推奨	帯域幅10GHz、1.1nV/√Hzの差動アンプ/ADCドライバ
