LT8636

新規設計に推奨

静止電流2.5µAの42V、5A/7Aのピーク同期型降圧Silent Switcher

データシート (Rev. E)
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$4.35
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 静音スイッチャー ®構造
    • 超低EMI放射
    • オプションのスペクトラム拡散変調
  • 高周波で高い効率性
    • 1MHz、12VIN～5 VOUTで最大96%の効率性
    • 2MHz、12VIN～5VOUTで最大95%の効率性
  • 広い入力電圧範囲：3.4V～42V
  • 5Aの最大連続電流、7Aのピーク・トランジェント出力
  • 超低静止電流バースト・モード®動作
    • 2.5µA IQ、12VIN～3.3VOUTを制御
    • 出力リップル<10mVP-P
  • 高速最小スイッチ・オン時間：30ns
  • あらゆる条件下で低ドロップアウト：1Aで100mV
  • 強制連続モード
  • 調整可能かつ位相同期可能：200kHz～3MHz
  • 出力ソフトスタートとパワー・グッド
  • 小型20ピン4mm × 3mm LQFNパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
LT8636
静止電流2.5µAの42V、5A/7Aのピーク同期型降圧Silent Switcher
LT8636 Application Circuit LT8636 Pin Configuration LT8636 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT8636
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2918A

LT8636デモ・ボード | 静止電流2.5μAの42V、5A同期型降圧静音スイッチャー

今すぐ購入 詳細を表示

製品詳細

デモ回路2918Aは、LT8636を使用した、スペクトラム拡散周波数変調付きの42V、5A同期型降圧静音スイッチャーです。このデモ用ボードは、5.8V～42Vの入力で5Vの出力を提供するように設計されています。入力範囲が広いため、​オートモーティブ用バッテリや工業用電源などの様々な入力ソースで使用できます。LT8636はコンパクトな低放射、高効率、高周波数同期整流モノリシック降圧スイッチング・レギュレータです。独自のサイレント・スイッチャ・アーキテクチャでは、単純化されたフィルタと低減されたレイアウト感度により電磁場干渉が最小限に抑えられます。選択可能なスペクトラム拡散モードにより、EMI性能がさらに改善されるため、ノイズの影響を受けやすいアプリケーションに最適なソリューションとなります。レギュレータの極めて低い2.5μAの低静止電流（完全制御で出力）により、オートモーティブおよびバッテリ駆動のポータブル計測機器などのアプリケーションは非常に小さい負荷電流下で最大効率を要求できます。

30nsの最小オン時間を持つピーク電流モード制御により、高い周波数でも高い降圧変換が可能です。LT8636のスイッチング周波数は、発振器抵抗または200kHz～3MHzの範囲の外部クロックによってプログラムすることができます。デモ回路2918Aのデフォルト周波数は2MHzです。

このデモ用ボード2918AのSYNC/MODEピンは、デフォルトでは低リップル・バースト・モード® 動作用にグラウンド（JP1のBURST位置）に接続されています。外部クロックと同期するには、ジャンパJP1をSYNC/FCMに動かし、外部クロックを2918AのSYNC端子に入力します。同期モードでは、部品が強制連続モードで実行されます。外部クロックを入力しない場合、SYNC/MODEピンがフロート状態になり、部品は強制連続モードで実行されます。このモードでは、広い負荷範囲で過渡応答が高速になり、全周波数動作となります。または、ジャンパJP1をSPREAD-SPECTRUMに移動すると、 SYNC/MODEがINTVCCに接続され、拡散スペクトラム機能が有効になって部品が強制連続モードで実行されます。

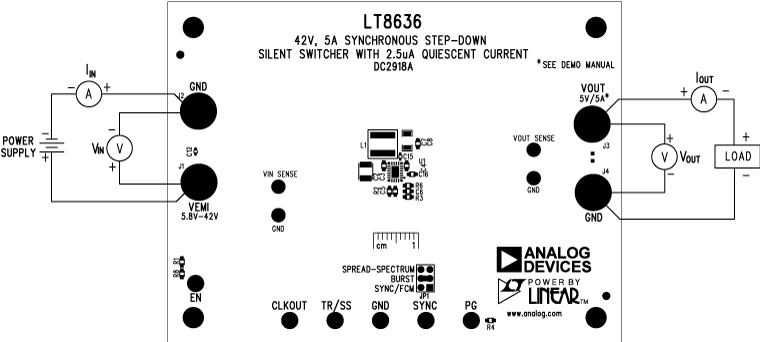

正確で効率的な測定値を得るため、VIN_SENSEおよびGND端子で入力電圧を測定します。これらの端子は、信号パターンを通じて入力キャップC2にケルビン接続されています。

LT8636は、熱抵抗を低くするためのエクスポーズド・パッドが付いた 4mm x 3mm LQFNパッケージで組み立てられています。定格最大負荷電流は5Aです。ただし、特定の入力電圧および熱条件ではディレーティングが必要です。

このデモ用ボードにはEMIフィルタが備わっています。放射EMI性能の赤い線は、CISPR25クラス5ピーク限界値です。この回路は、広いマージンでテストに合格します。EMI/EMC性能を実現するには、入力EMIフィルタが必要であり、入力電圧をVEMI端子に印加する必要があります。CISPR 25規格を基準にセットアップできます。

LT8636のデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。このデータシートは、このデモ回路2918A用デモ・マニュアルと併せて参照してください。低EMI動作と最高の熱性能を実現するためのレイアウトに関する推奨事項は、データシートの「Low EMI PCB Layout and Thermal Considerations and Peak Output Current（低EMI PCBレイアウトと熱に関する考慮事項およびピーク出力電流）」セクションに記載されています。サポートについては、アナログ・デバイセズのアプリケーション・エンジニアにお問い合わせください。

eval board
schematic 5
AD-3DSMARTCAM1-PRZ

Smart Camera for 3D & 2D sensing

今すぐ購入 詳細を表示

機能と利点

  • 3D and 2D sensing
  • AI Edge processing capability
  • WiFi and Gigabit Ethernet connectivity
  • Open Source SDK with Windows and Linux support

製品詳細

The AD-3DSMARTCAM1-PRZ is a 2D & 3D machine vision solution with AI edge processing capabilities. It can be used for implementing advanced machine vision applications for different industry segments including logistics, robotics, agriculture and people activity monitoring.

An open-source SDK that accompanies the hardware platform enables configuring the camera and extracting depth, IR and RGB data from the camera on the host system of your choice. Windows and Linux support are built into the SDK as well as sample code and wrappers for various languages including Python, C/C++ and MATLAB. The SDK also integrates with 3rd party technologies like OpenCV, Open3D and RoS.

APPLICATIONS

  • Logistics
  • Robotics
  • Agriculture
  • Building Management
  • People Activity Monitoring
Specification Table
Camera
3D ToF sensor FoV 90x60, Range: 4m, Resolution 640x480 @ 30fps
RGB sensor FoV 128x68, Range 6m, Resolution 1920x1080 @ 30fps
Connectivity
WiFi 802.11a/b/g/n/ac, 867Mbps with dual stream in 802.11n, 2x2 Access Points with MIMO standard
Ethernet (optional) 1xRJ45 10M/100M/1G self-adaptive Ethernet port
Bluetooth 5.0 Bluetooth Class 1 or Class2 transmitter operation, Adaptive frequency hopping
Power supply
External power 12V DC @ 2A
Power over Ethernet (optional) PoE+ IEEE802.3-2012, max 20W
Operating Conditions
Temperature Range -25C to 60C
Operating Class IP66
Computing Resources
CPU Quad-core ARM A57 @ 1.43 GHz
GPU 128-core Maxwell
Memory 4 GB 64-bit LPDDR4 25.6 GB/s
Storage 16GB eMMC
Certifications
Safety, EMC, Environment Eye safe and conforms to necessary regional standards

DC2918A
LT8636デモ・ボード | 静止電流2.5μAの42V、5A同期型降圧静音スイッチャー

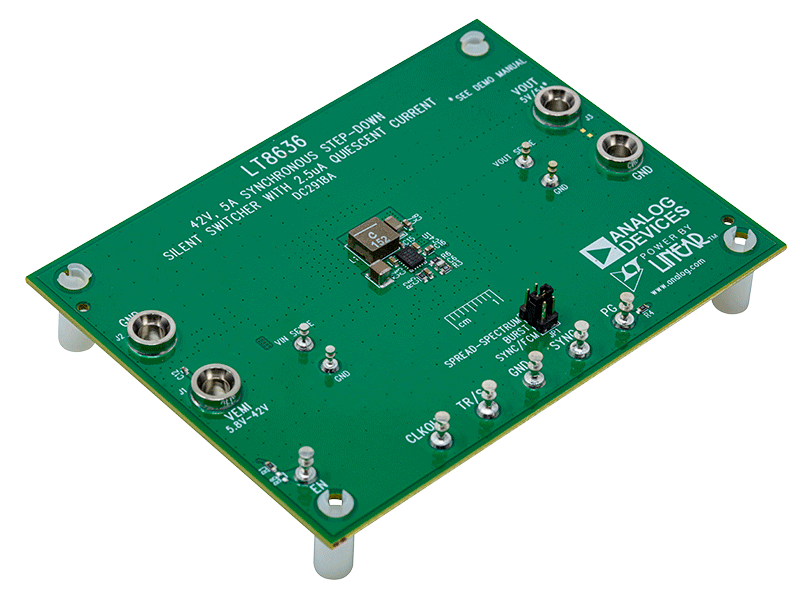

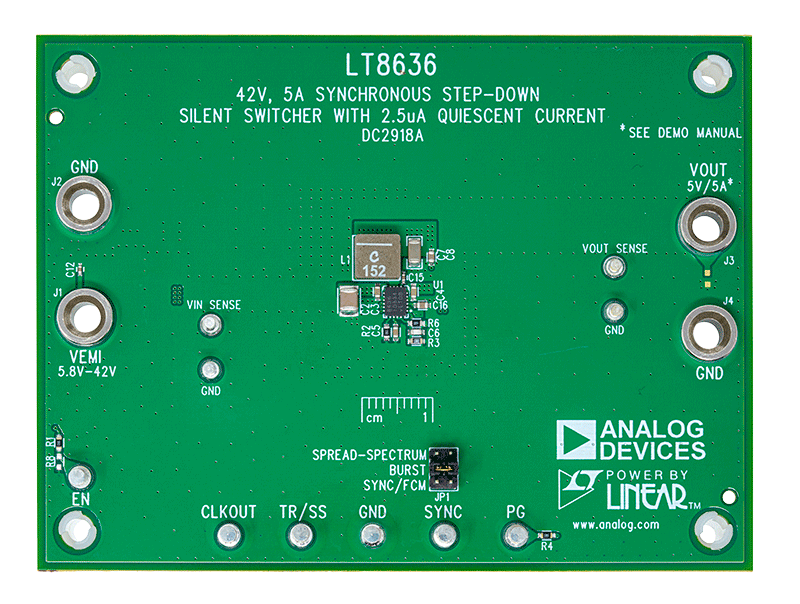

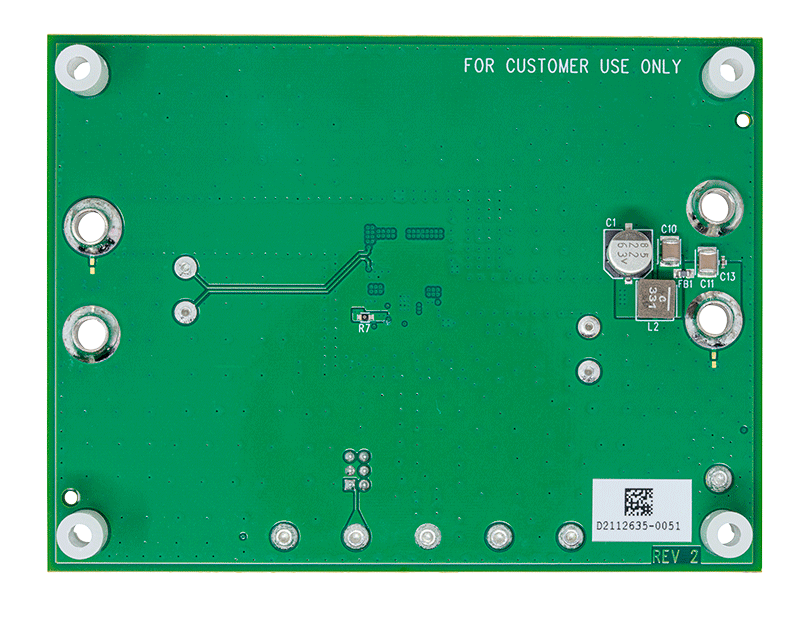

DC2918A Evaluation Board DC2918A Evaluation Board - Top View DC2918A Evaluation Board - Bottom View DC2918A
AD-3DSMARTCAM1-PRZ
Smart Camera for 3D & 2D sensing
AD-3DSMARTCAM1-PRZ
