LT3957A
製造中5A、40Vスイッチ内蔵の、昇圧、フライバック、SEPICおよび反転コンバータ
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格：$3.54
製品の詳細
- 広い入力電圧範囲：3V～40V
- 1本の帰還ピンを使用して正または負の出力電圧を設定
- 5A/40Vパワースイッチを内蔵
- 電流モード制御により、優れた過渡応答を実現
- 1本の外付け抵抗で設定可能な動作周波数：100kHz～1MHz
- 外部クロックに同期可能
- 低シャットダウン電流：< 1μA
- 5.2V低損失電圧レギュレータを内蔵
- ヒステリシスを備えたプログラム可能な入力低電圧ロックアウト
- プログラム可能なソフトスタート
- 熱特性が改善されたQFN（5mm × 6mm）パッケージ

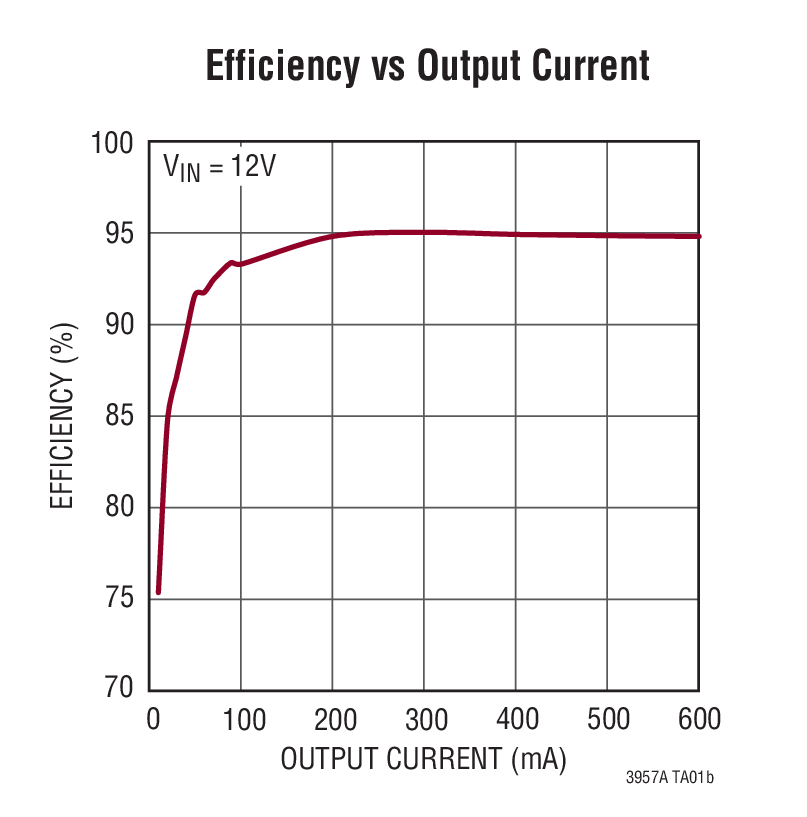

LT3957Aは、正または負の出力電圧を生成できる入力電圧範囲の広い電流モードDC/DCコンバータで、昇圧、フライバック、SEPICまたは反転コンバータのいずれにも構成できます。このデバイスは、内部の5.2V安定化電源で駆動される40V/5A定格の下側Nチャネル・パワーMOSFETを内蔵しています。固定周波数、電流モード・アーキテクチャにより、広範囲の電源電圧と出力電圧にわたり安定して動作します。
LT3957Aの動作周波数は、外付け抵抗を使用して100kHz～1MHzの範囲で設定可能で、SYNCピンを使用して外部クロックに同期することも可能です。LT3957Aの最小動作電源電圧は3Vで、シャットダウン時の静止電流は1μAを下回るので、バッテリ駆動システムに最適です。
LT3957Aはソフトスタート機能と周波数フォールドバック機能を搭載しており、起動時にインダクタ電流を制限します。LT3957AはLT3957と比較して負荷過渡性能が改善されています。
| Features | |
| LT3957 | - |
| LT3957A | Improved Load Transient Performance |
アプリケーション
- 自動車用機器
- 通信機器
- 産業用機器
ドキュメント
データシート 2
信頼性データ 1

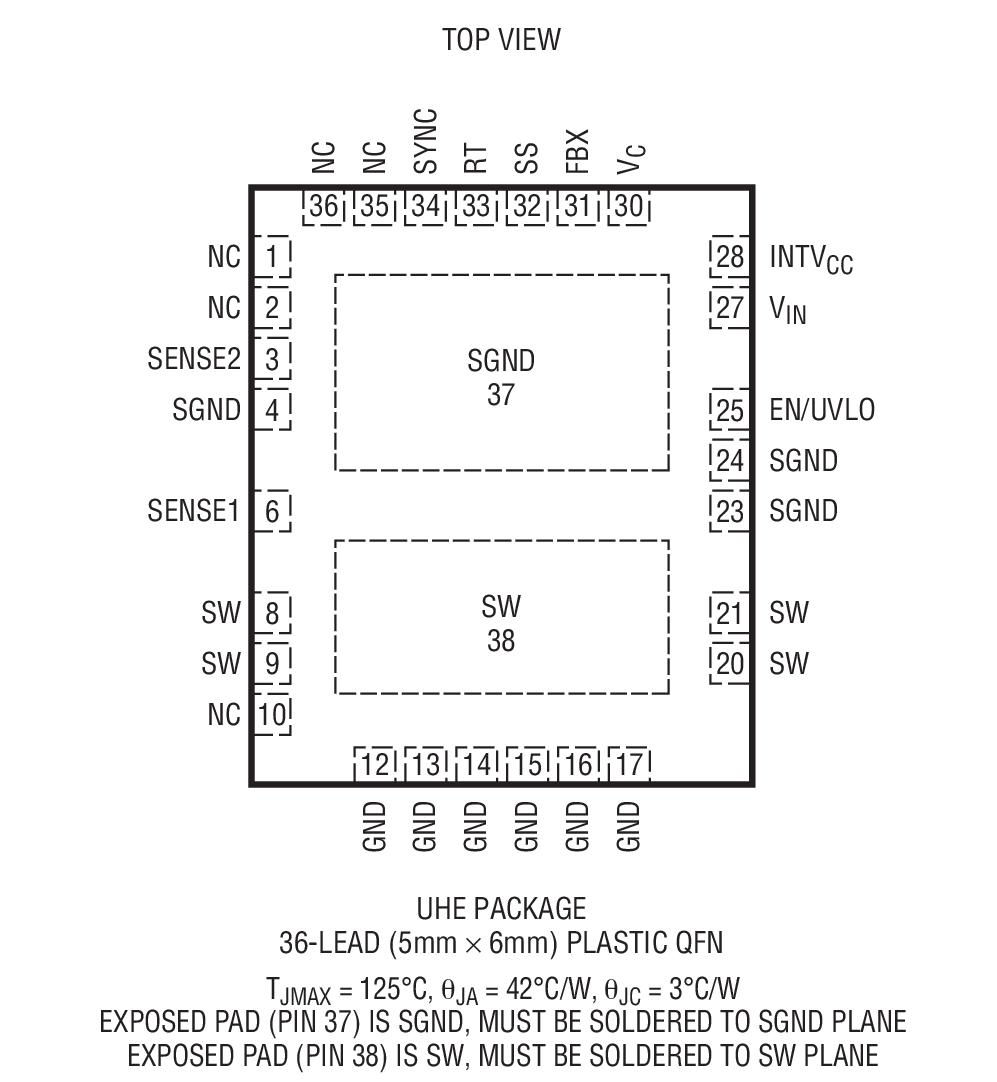

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3957AEUHE#PBF | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | ||
| LT3957AEUHE#TRPBF | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | ||
| LT3957AIUHE#PBF | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | ||
| LT3957AIUHE#TRPBF | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| シリコン発振器 1 | ||
| LTC6908 | スペクトル拡散変調付き抵抗設定SOT-23発振器 | |
ツールおよびシミュレーション
LTspice 2

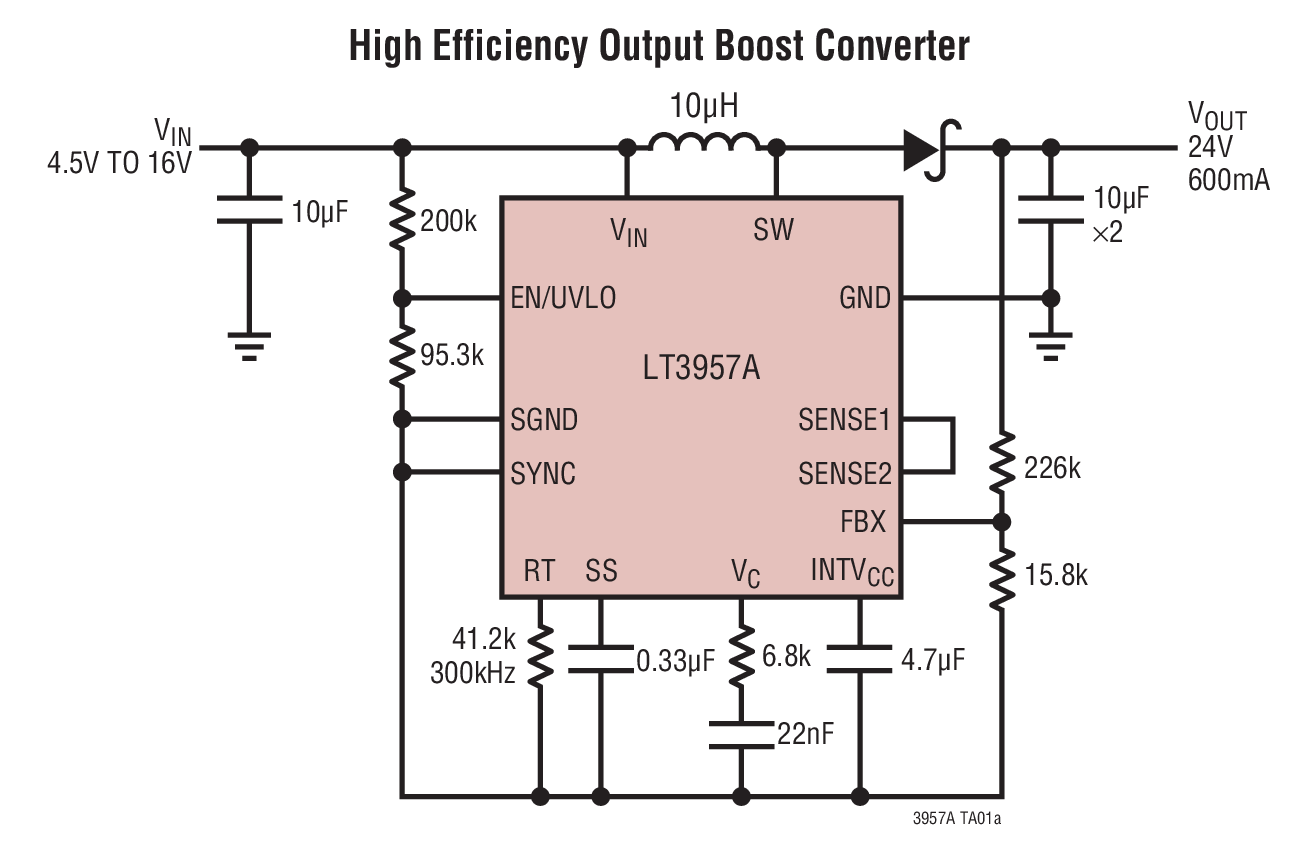

- LT3957A Demo Circuit - High Efficiency Output Boost Converter (4.5-16V to 24V @ 600mA)
- LT3957A - Switching Regulators
下記製品はLTspiceで使用することが出来ます。:
- LT3957
- LT3957A
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
