LT3574

製造中

オプトカプラ不要の絶縁型フライバック・コンバータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.32
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲： 3V～40V
  • 0.65A、60VのNPNパワースイッチを内蔵
  • バウンダリ・モード動作
  • トランスの3次巻線やオプトアイソレータなしでレギュレーションを実現
  • 1次側巻線帰還のロード・レギュレーションを改善
  • 出力電圧を2本の外付け抵抗で設定
  • 内部バイアス電源とパワーNPNドライバ用のBIASピン
  • プログラム可能なソフトスタート
  • プログラム可能なパワースイッチ電流制限

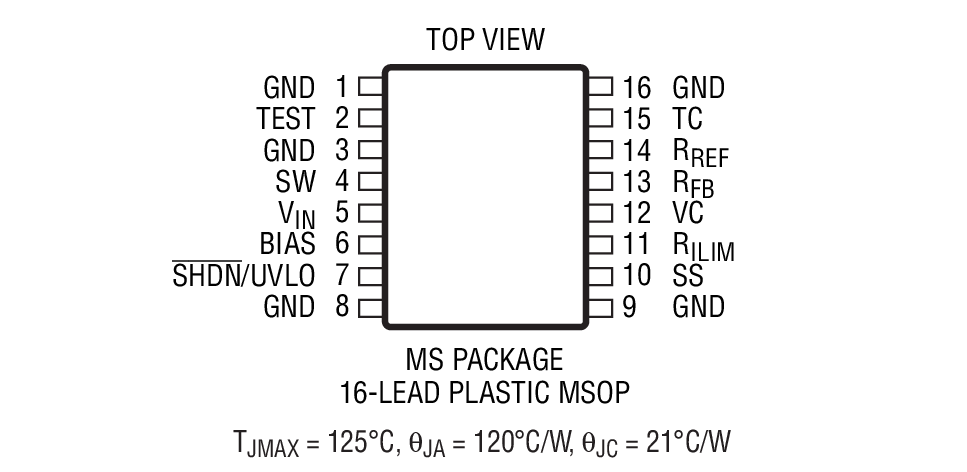

  • 16ピンMSOP パッケージ
LT3574
オプトカプラ不要の絶縁型フライバック・コンバータ

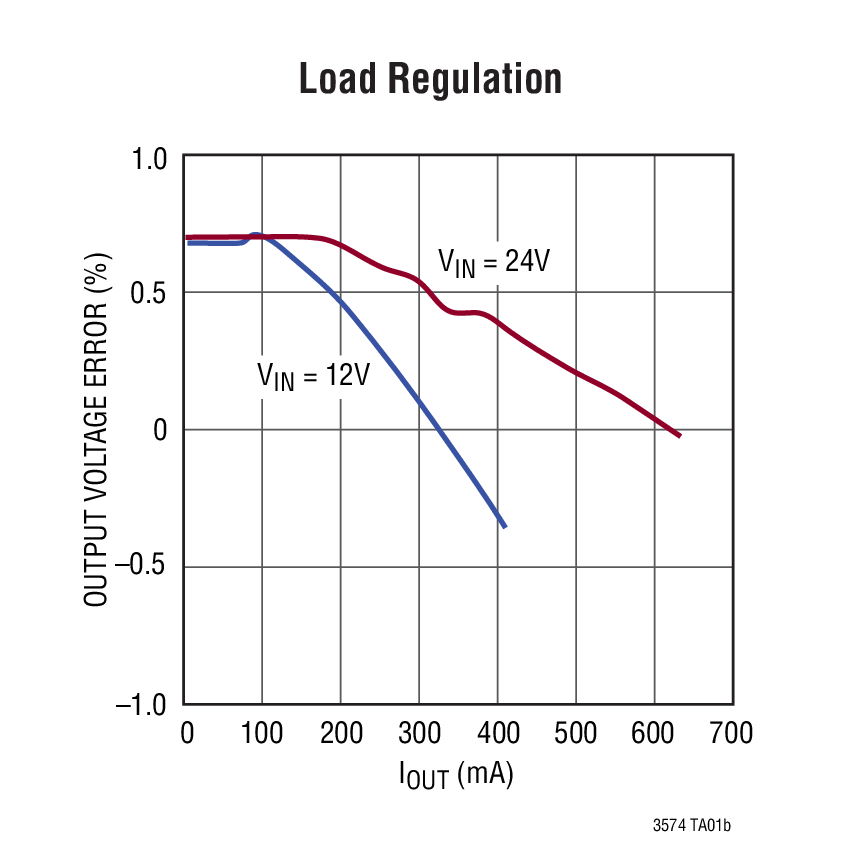

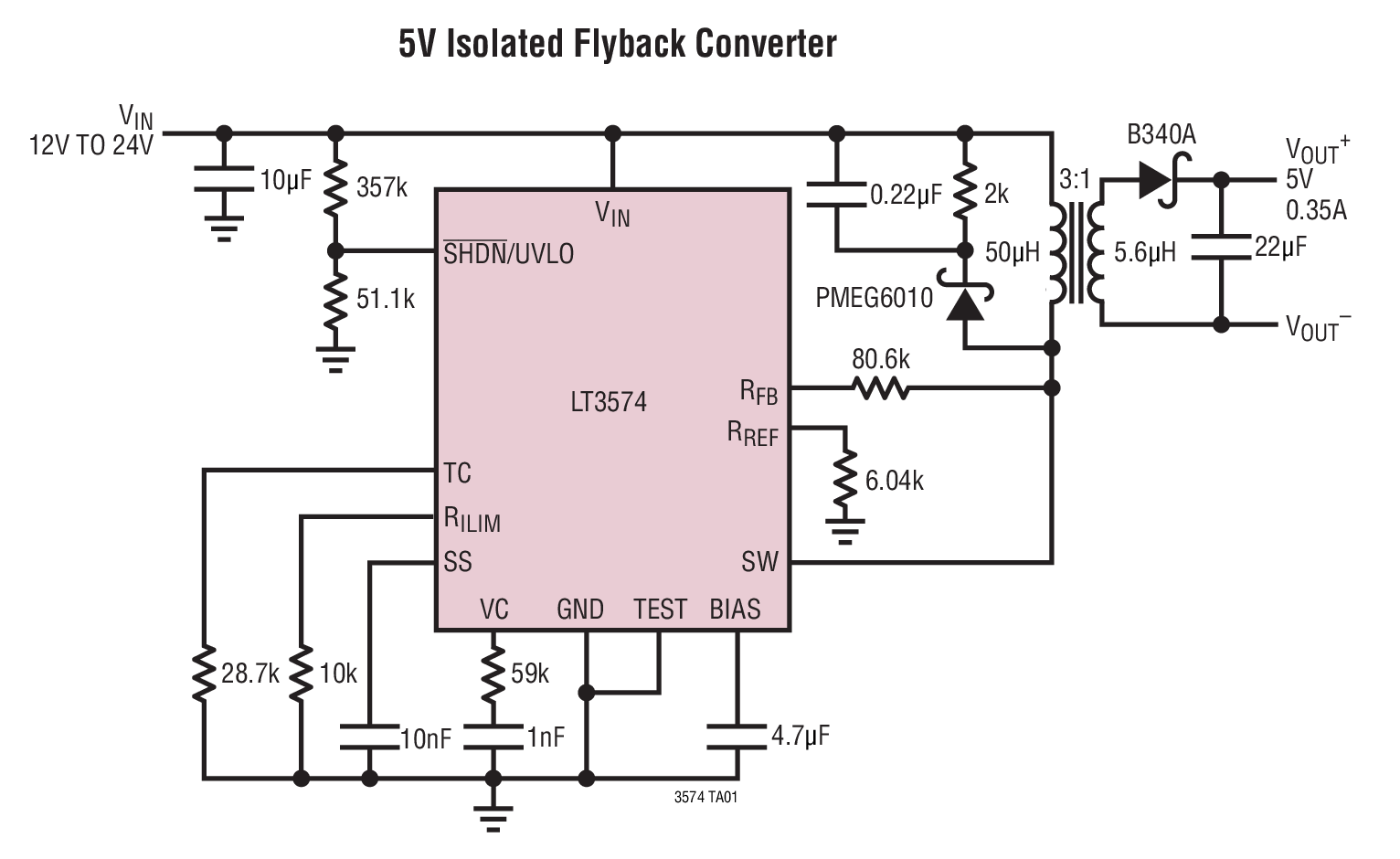

5V Isolated Flyback Converter Load Regulation Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
絶縁型 μModule コンバータ 2
LTM8048
新規設計に推奨 LDOポスト・レギュレータ内蔵で入力電圧範囲が3.1V～32Vの絶縁型μModule DC/DCコンバータ
LTM8047
新規設計に推奨 入力電圧範囲3.1V～32Vの絶縁型μModule DC/DCコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3574
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1636A

LT3574EMS Isolated Demo Board | 10V to 30VIN; VOUT = 5V @ 0.35A to 0.5A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1636A is an isolated flyback converter featuring the LT3574. This demo circuit is designed for a 5.0V output from a 10V to 30V input. The maximum output current is 0.5A when the input voltage is higher than 20V. No third winding or opto-isolator is required for regulation. The part senses the isolated output voltage directly from the primary-side flyback waveform. The LT3574 operates with input supply voltages from 3V to 40V, and can deliver an output power up to 3W with no external power switch. The LT3574 utilizes boundary mode operation to provide a small magnetic solution with improved load regulation.
DC1636A
LT3574EMS Isolated Demo Board | 10V to 30VIN; VOUT = 5V @ 0.35A to 0.5A

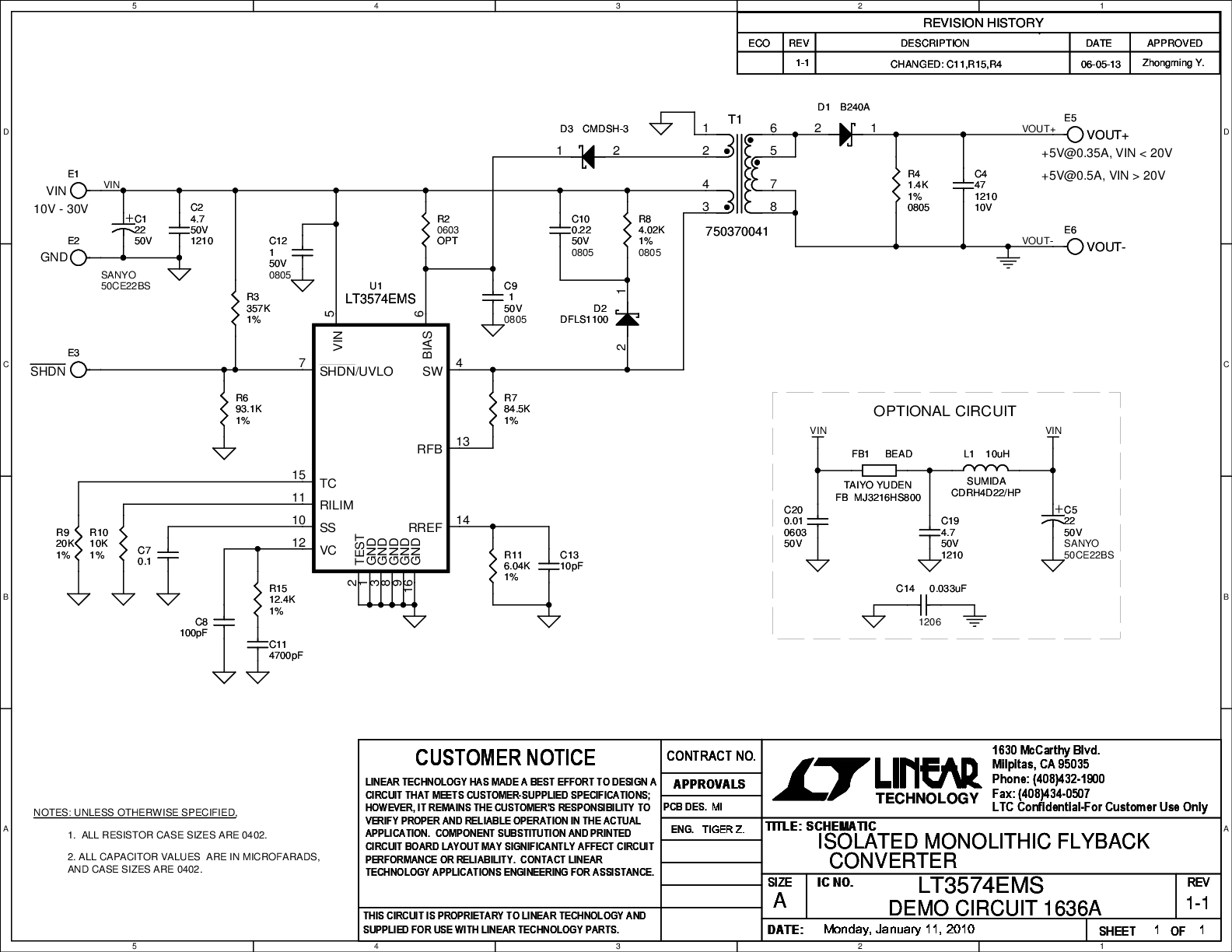

DC1636A - Schematic
