HMC6832

最終販売

低ノイズ、2:8 差動ファンアウト・バッファ

データシート (Rev. C) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 超低ノイズ・フロア: −165.9 dBc/Hz または −165.2 dBc/Hz（LVPECL または LVDS）（2000 MHz）
  • LVPECL または擬似 LVDS 出力に設定可能
  • 2.5 V または 3.3 V の LVPECL 動作（LVDS は 2.5 V のみ）
  • 広帯域: 10 MHz ～ 3500 MHz の動作周波数範囲
  • 柔軟な入力インターフェース
    • LVPECL、LVDS、CML、CMOS 互換
    • AC または DC結合
    • VDD/GND への 50 kΩ プルアップ／プルダウン抵抗を内蔵
  • 複数の出力ドライバ
    • 最多 8 つの差動または 16 のシングルエンドの LVPECL 出力または LVDS 出力
  • IN_SEL ピンおよび CONFIG ピンを介した低速デジタル制御
  • 28 ピン、5 mm × 5 mm LFCSP パッケージ、25 mm2
HMC6832
低ノイズ、2:8 差動ファンアウト・バッファ
HMC6832 Functional Block Diagram HMC6832 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LTC6955
最終販売 超低ジッタ、7.5 GHz、11 出力ファンアウト・バッファ・ファミリー
ADCLK948
新規設計に推奨 クロック・ファンアウト・バッファ、2つの選択可能入力、8LVPECL出力、SiGe
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 2

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-HMC6832

HMC6832 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • On-board LDO voltage regulator for 2.5 V/3.3 V device under test (DUT) supply
  • LDO can be bypassed to allow for an external supply
  • AC-coupled differential SMA connectors
  • SMA connectors for
    • 2 differential input clocks
    • 8 analog differential outputs
  • Jumpers to enable/disable the LDO voltage regulator
  • Clip on access points for power/ground
  • Jumper for input clock selection
  • Matched RF differential traces

製品詳細

User guide UG-942 describes the two evaluation boards for evaluating the HMC6832 fully differential output buffer. Both evaluation boards, EV1HMC6832ALP5L and EV2HMC6832ALP5L, allow access to all HMC6832 input/outputs via SMAs.

The EV1HMC6832ALP5L is configured for the LVPECL version of the product whereas the EV2HMC6832ALP5L is configured for LVDS. Each board has an on-board low dropout (LDO) regulator for 2.5 V/3.3 V operation that can be disabled to use an external supply. Each board has matched RF differential traces for testing output to output channel skew.

For full specifications on the HMC6832, see the product data sheet, which should be consulted in conjunction with this user guide when working with the evaluation board. The evaluation board schematics and the HMC6832 data sheet are available on the HMC6832 product page.
EVAL-HMC6832
HMC6832 Evaluation Board

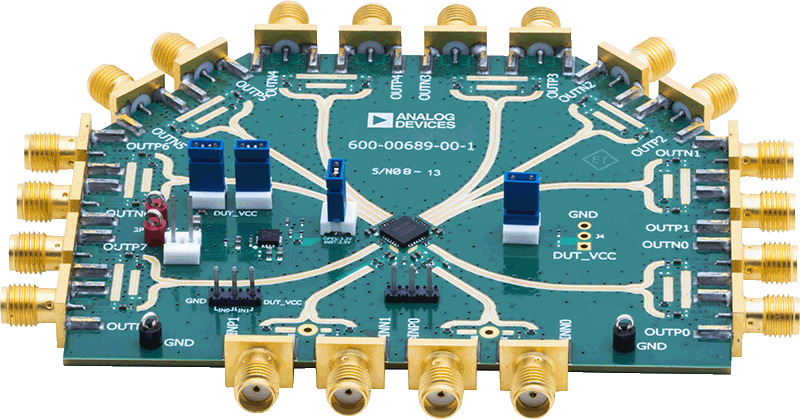

EV1HMC6832ALP5L-Angle (1)-web EV1HMC6832ALP5L-Angle (2)-web EV1HMC6832ALP5L-Bottom-web EV1HMC6832ALP5L-Top-web
