HMC349ALP4CE
Analog Devices RF and microwave components are available as drop-in X-MWblocks®
from Quantic™ X-Microwave.
HMC349ALP4CE
製造中高アイソレーション、無反射、GaAs, SPDT スイッチ、100 MHz～4 GHz
- 製品モデル
- 2
- 1Ku当たりの価格
- 価格は未定
Viewing:
製品の詳細
- 無反射, 50 Ω 設計
- 高アイソレーション：62 dB～2 GHz
- 低挿入損失：1.0 dB～2 GHz
- 高入力直線性
- 1 dB圧縮ポイント（P1dB）:34 dBm（代表値）
- 3次インターセプト・ポイント（IP3）:53 dBm（代表値）
- 大電力処理
- スルー・パス：33.5 dBm、VDD = 5 V
- 終端パス: 26.5 dBm
- 正の単電源：3 V ～ 5 V
- CMOS／TTL互換制御
- オール・オフ状態コントロール

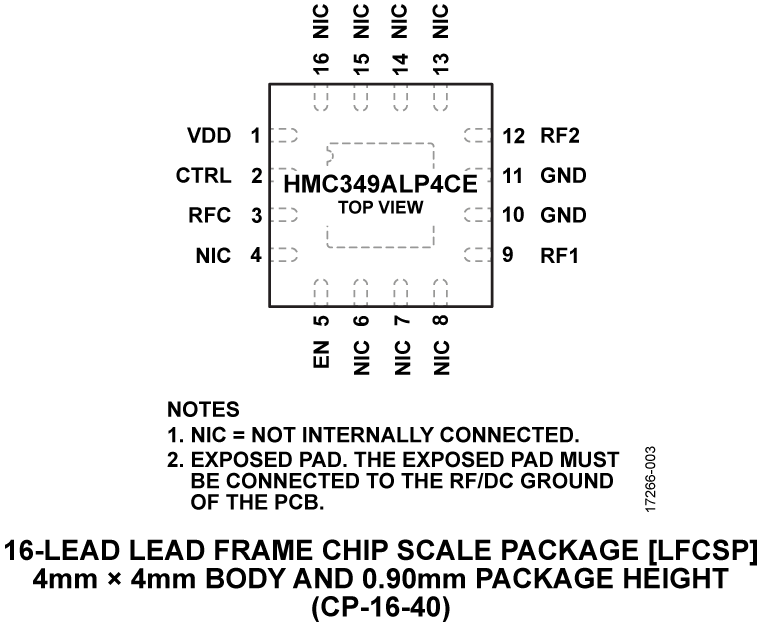

- 16ピン、4 mm × 4 mm、LFCSP
- HMC8038とピン互換
HMC349ALP4CEは、100 MHz ～ 44 GHz で仕様化されているガリウム・ヒ素（GaAs）単極双投（SPDT）スイッチです。
HMC349ALP4CEは、62 dBの高アイソレーション、1.0 dBの低挿入損失、53 dBmの高入力IP3、および34 dBmの高入力P1dBを実現しており、ワイヤレス・インフラストラクチャ・アプリケーションに最適です。
HMC349ALP4CEは、3 V〜5 Vの単一の正側（供給）電源電圧で動作し、CMOS／TTL互換の制御インターフェースを提供します。
HMC349ALP4CEは、16ピン、4 mm × 4 mm RoHS準拠のリード・フレーム・チップ・スケール・パッケージ（LFCSP）で提供されます。
アプリケーション
- ワイヤレス・インフラストラクチャ
- モバイル無線
- 試験装置
ドキュメント
データシート 1
品質関連資料 2
製品選択ガイド 1
テープ＆リール仕様 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC349ALP4CE | 16-Lead LFCSP (4mm x 4mm x 0.9mm w/ EP) | ||
| HMC349ALP4CETR | 16-Lead LFCSP (4mm x 4mm x 0.9mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
4 23, 2018 - 18_0055 Moisture Sensitivity Level Rating Change for Select Packaged Products |
||
| HMC349ALP4CE | 製造中 | |
| HMC349ALP4CETR | 製造中 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| HMC8038 | 新規設計に推奨 |
高絶縁、シリコンSPDT、無反射型スイッチ、0.1GHz～6.0GHz |
