ADTL084

製造中

オペアンプ、低価格、JFET入力

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
5
1Ku当たりの価格
最低価格：$1.08
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • TL082/TL084とピン互換
  • 低い入力バイアス電流：10pA（max）
  • オフセット電圧
    5.5mV（max）（ADTL082A/ADTL084A）
    9mV（max）（ADTL082J/ADTL084J）
  • ±15Vの電源動作
  • 低ノイズ：16nV/√Hz
  • 広帯域幅：5MHz
  • スルーレート：20V/μs
  • CMRR: 80 dB minimum
  • 全高調波歪み：0.001％
  • 電源電流：1.2mA（typ）
  • ユニティ・ゲイン安定性
ADTL084
オペアンプ、低価格、JFET入力

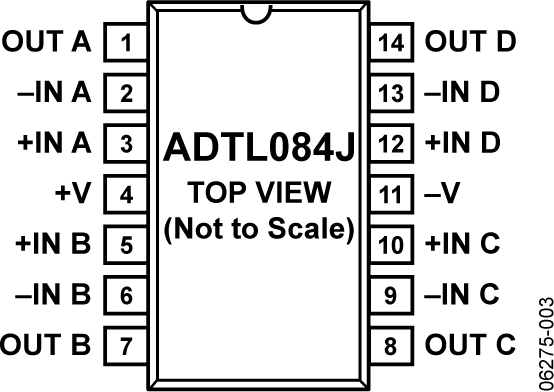

ADTL082-pcl ADTL084 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

製品ハイライト 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADA4062-4
製造中 オペアンプ、クワッド、低消費電力、JFET入力
ADA4000-4
製造中 オペアンプ、クワッド、低価格、高精度のJFET入力
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADTL084
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

EVAL-OPAMP-4

EVAL-OPAMP-4 評価用ボード

今すぐ購入 詳細を表示

製品詳細

汎用高精度オペアンプ評価用ボードは、さまざまな回路構成に対応するように設計され、最適化されているので、目的のアプリケーションに適合させることができます。いずれのボードも RoHS に準拠しています。どのボードを注文するかについては、ピン数とパッケージを以下で確認してください。


  • EVAL-PRAOPAMP-4RUZ（クワッド 14 ピン TSSOP）RU-14
  • EVAL-PRAOPAMP-4RZ（クワッド 14 ピン SOIC）R-14
EVAL-OPAMP-4
EVAL-OPAMP-4 評価用ボード
