ADRF5049

新規設計に推奨

シリコンSP4Tスイッチ、無反射、9kHz~45GHz

製品モデル
2
1Ku当たりの価格
最低価格:$97.76
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品の詳細

  • 超広帯域周波数範囲:9kHz~45GHz
  • 無反射50Ω設計
  • 低挿入損失
    • ~18GHzで1.3dB(代表値)
    • ~40GHzで2.2dB(代表値)
    • ~45GHzで3.3dB(代表値)
  • 高アイソレーション
    • ~18GHzで44dB(代表値)
    • ~40GHzで40dB(代表値)
    • ~45GHzで35dB(代表値)
  • 高入力直線性
    • P0.1dB:>30dBm(代表値)
    • IP3:50dBm(代表値)
  • 大RF入力電力
    • スルー・パス:30dBm
    • 終端パス:18dBm
  • 低周波数スプリアスなし
  • ESD定格
    • HBM:すべてのピンで±2000V
    • CDM:すべてのピンで±500V
  • オン/オフ時間(50% VCTRLから最終RFOUTの90%まで):2.7μs
  • 0.1dB RFセトリング・タイム(50% VCTRLから最終RF出力の0.1dBまで):3.4μs
  • 3mm x 3mm、24端子LGAパッケージ
  • ADRF5042およびADRF5043とピン互換
ADRF5049
シリコンSP4Tスイッチ、無反射、9kHz~45GHz
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ツールおよびシミュレーション

Sパラメータ 2

EM Models

Modular, transition-focused 3D EM models for RF ICs that enable fast, tool-independent chip-to-PCB transition simulations, ensuring first-pass design success with high accuracy.

ツールを開く

評価用キット

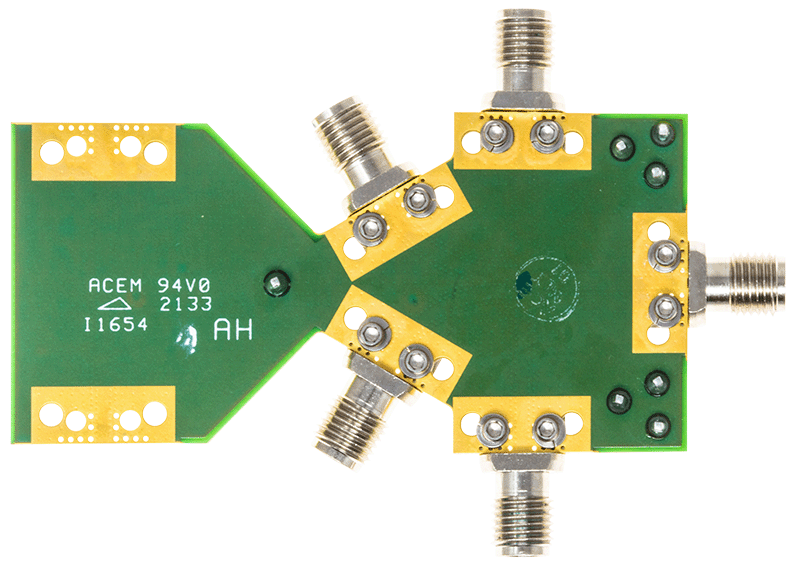

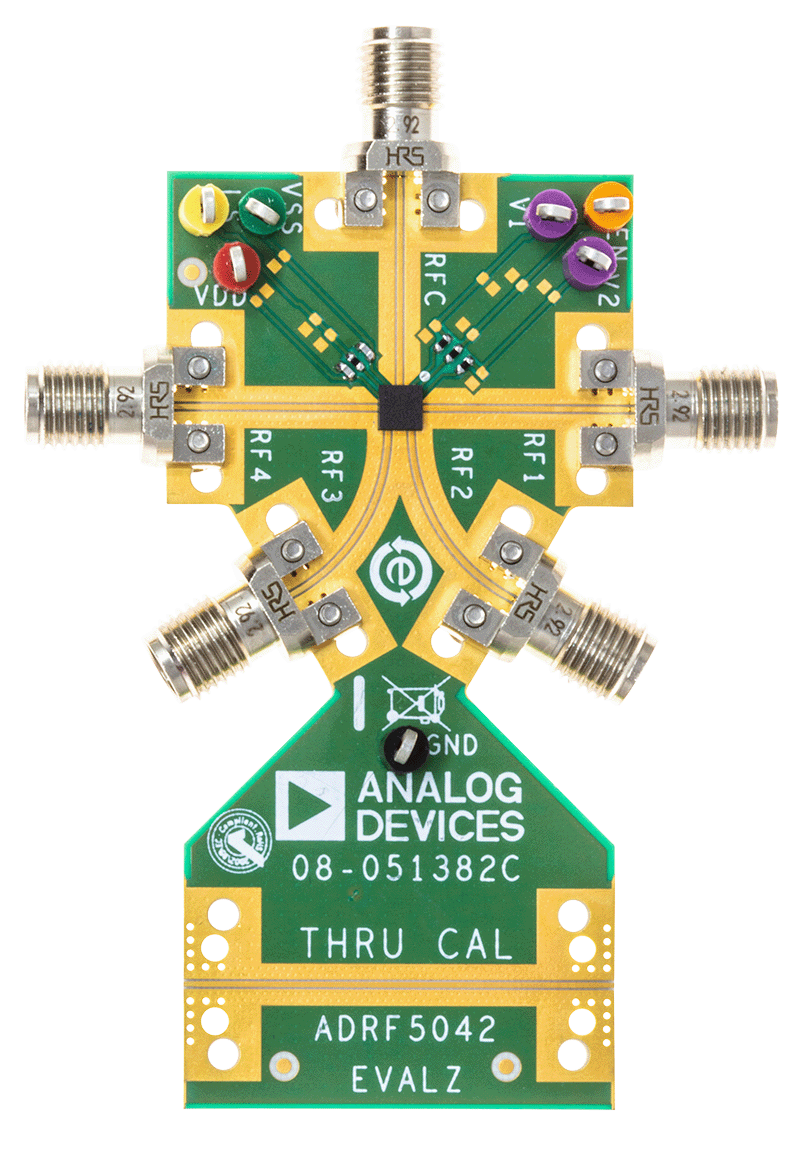

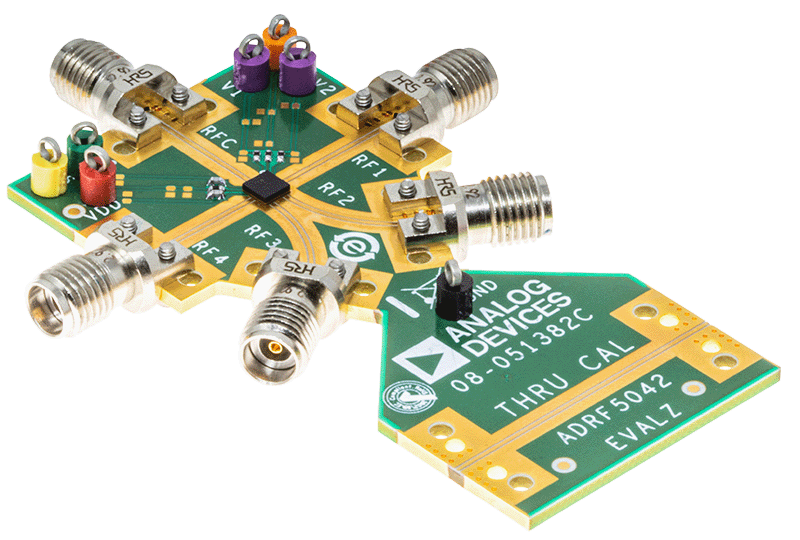

eval board
EVAL-ADRF5049

ADRF5049(無反射、9kHz~45GHzのシリコンSP4Tスイッチ)の性能評価

機能と利点

  • ADRF5049のフル機能評価用ボード
  • 試験装置への簡単な接続
  • キャリブレーション用のスルー・ライン
  • 製品詳細

    ADRF5049は、シリコン・プロセスで製造された無反射SP4Tスイッチです。

    ユーザ・ガイドでは、ADRF5049の機能と性能を簡単に評価できるように設計されたADRF5049-EVALZ評価用ボードについて説明します。この評価用ボードの写真は、ユーザ・ガイドの図1を参照してください。

    ADRF5049 ICはADRF5042ベア評価用ボードに搭載されていますが、アセンブリ全体はADRF5049-EVALZとなりますのでご注意ください。

    ADRF5049のデータシートには、ADRF5049の全仕様が記載されています。ADRF5049-EVALZを使用する際は、このユーザ・ガイドと併せてADRF5049のデータシートを参照してください。

    EVAL-ADRF5049
    ADRF5049(無反射、9kHz~45GHzのシリコンSP4Tスイッチ)の性能評価
