ADRF5042
ADRF5042
新規設計に推奨無反射、100MHz～44GHzのシリコンSP4Tスイッチ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$80.44
Viewing:
製品の詳細
- 超広帯域周波数範囲：100MHz～44GHz
- 無反射50Ω設計
- 低挿入損失：
- 18GHzで1.8dB
- 40GHzで2.8dB
- 44GHzで3.2dB
- 高アイソレーション：
- 18GHzで50dB
- 40GHzで39dB
- 44GHzで35dB
- 高入力直線性：
- P0.1dB：26dBm（代表値）
- IP3：47dBm（代表値）
- 大電力処理
- スルー・パス：24dBm
- 終端パス：24dBm
- オール・オフ状態コントロール
- ロジック選択コントロール
- 低周波数スプリアスなし
- セトリング・タイム（0.1dBの最終RF出力まで）：30ns
- 24端子、3mm × 3mm、ランド・グリッド・アレイ（LGA）パッケージ
- ADRF5043（低周波カットオフ・バージョン）とのピン互換性
ADRF5042は、シリコン・オン・インシュレータ（SOI）プロセスを使って製造された無反射のSP4Tスイッチです。
ADRF5042は、3.2dBより低い挿入損失および35dBより高いアイソレーションで、100MHz～44GHzで動作します。このデバイスは、スルー・パスと終端パスの両方に対応する、24dBmのRF入力電力処理機能を備えています。
ADRF5042は+3.3Vと−3.3Vの両電源電圧を必要とし、CMOSおよび低電圧トランジスタ-トランジスタ・ロジック（LVTTL）の互換制御が採用されています。
ADRF5042はイネーブル・コントロールとロジック選択コントロールを備えており、前者はオール・オフ状態を、後者はポート・ミラーリングを可能にします。
ADRF5042は、9kHz～44GHzで動作するADRF5043（低周波カットオフ・バージョン）とのピン互換性があります。
ADRF5042は、24端子、3mm × 3mmのRoHS準拠ランド・グリッド・アレイ（LGA）パッケージで提供され、-40°C～+105°Cで動作可能です。
アプリケーション
- 工業用スキャナー
- 試験用計測器
- セルラ・インフラストラクチャ、ミリ波（mmWave）5G
- 防衛用無線、レーダー、電子対抗手段（ECM）
- マイクロ波無線および超小型地球局（VSAT）
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 1
製品選択ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADRF5042BCCZN | 24-Terminal LGA (3mm x 3mm x 0.828mm) | ||
| ADRF5042BCCZN-R7 | 24-Terminal LGA (3mm x 3mm x 0.828mm) |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
Sパラメータ 1
評価用キット

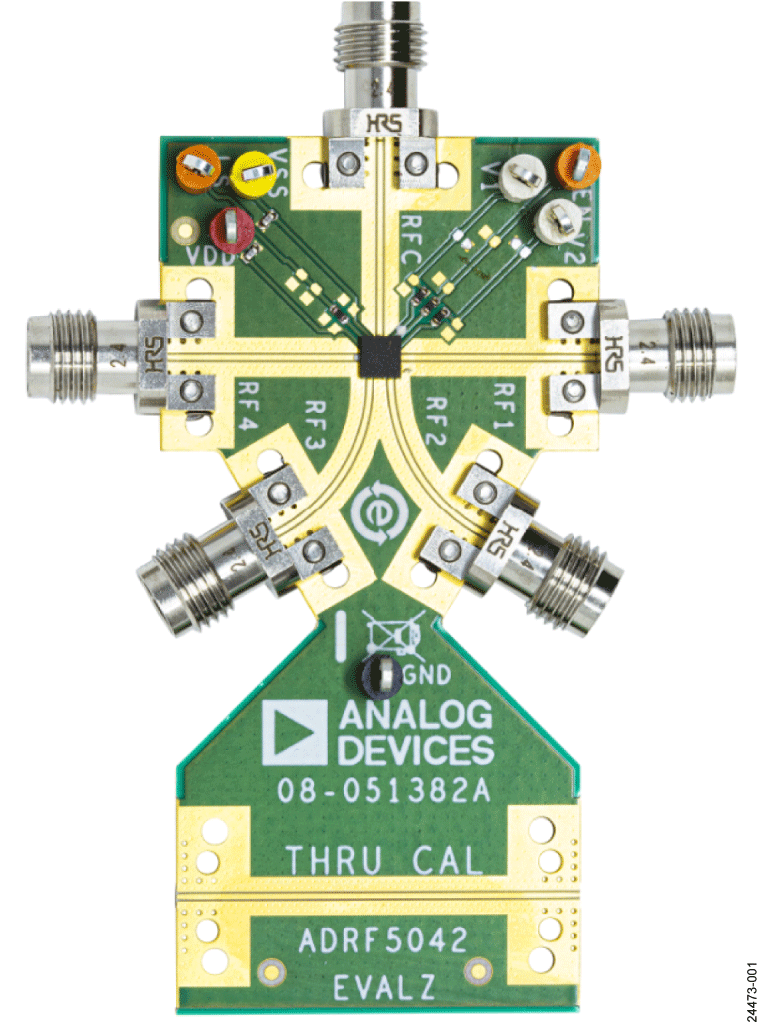

ADRF5042の評価用ボード
