ADMV8420

新規設計に推奨

調整可能なバンドパス・フィルタ（10GHz～21.7GHz）

データシート (Rev. B)

製品セレクション・テーブル

製品モデル: 4
1Ku当たりの価格: 最低価格：$98.32

Viewing:

製品の詳細

振幅セトリング時間：200ns
ワイドバンド除去比：≥20dB
シングル・チップ実装
24ピン、4mm × 4mm、RoHS準拠LFCSP

製品モデル: 4
1Ku当たりの価格: 最低価格：$98.32

ドキュメント

データシート 3

ADMV8420: 10 GHz to 21.7 GHz, Tunable Band-Pass Filter Data Sheet (Rev.B) 11/24/2020

ADMV8420: 調整可能なバンドパス・フィルタ（11GHz～20GHz）データシート (Rev.0) 11/24/2020

ADMV8420CHIPS: 10 GHz to 22.8 GHz, Tunable Band-Pass Filter Data Sheet (Rev.0) 01/24/2022

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADMV8420ACPZ	24-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADMV8420ACPZ-R5	24-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADMV8420CHIPS	CHIPS OR DIE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADMV8420CHIPS-SX	CHIPS OR DIE	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ツールおよびシミュレーション

S-Parameter Files (S2P)

S-Parameters for RF and Microwave Tunable Filters

ツールを開く

評価用キット

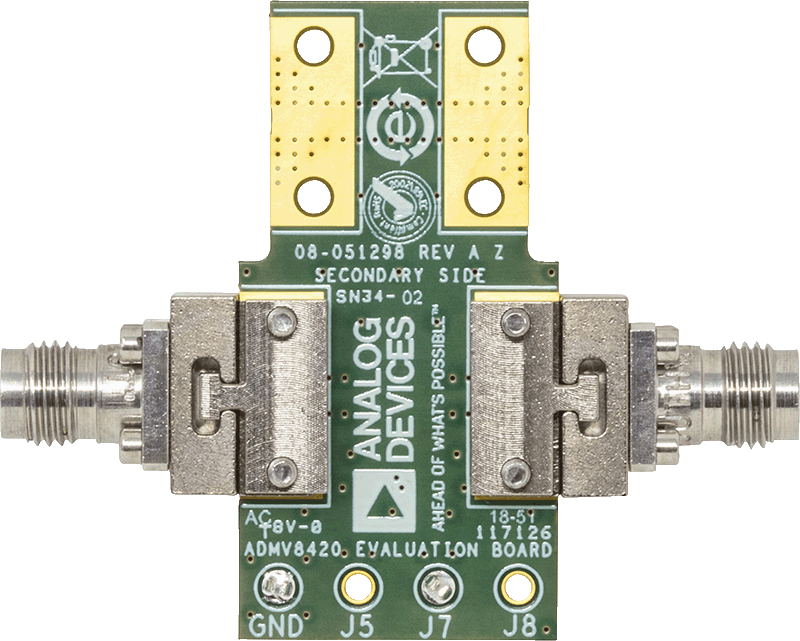

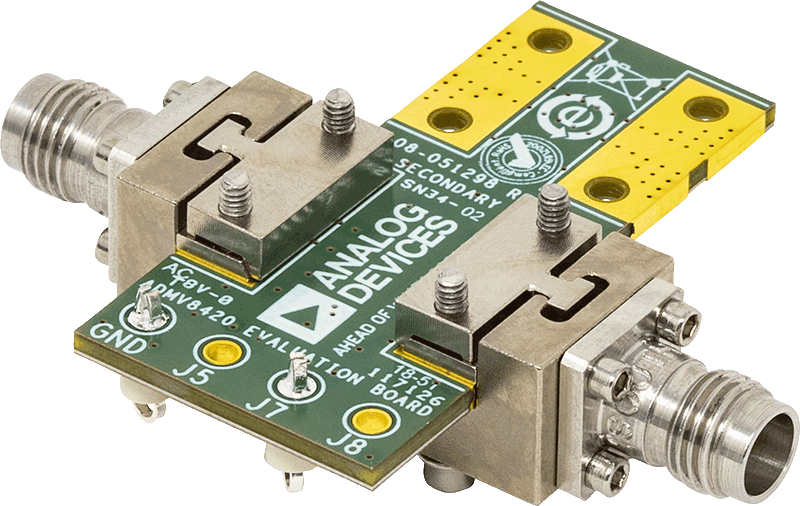

ADMV8420評価用ボード

今すぐ購入詳細を表示

製品詳細

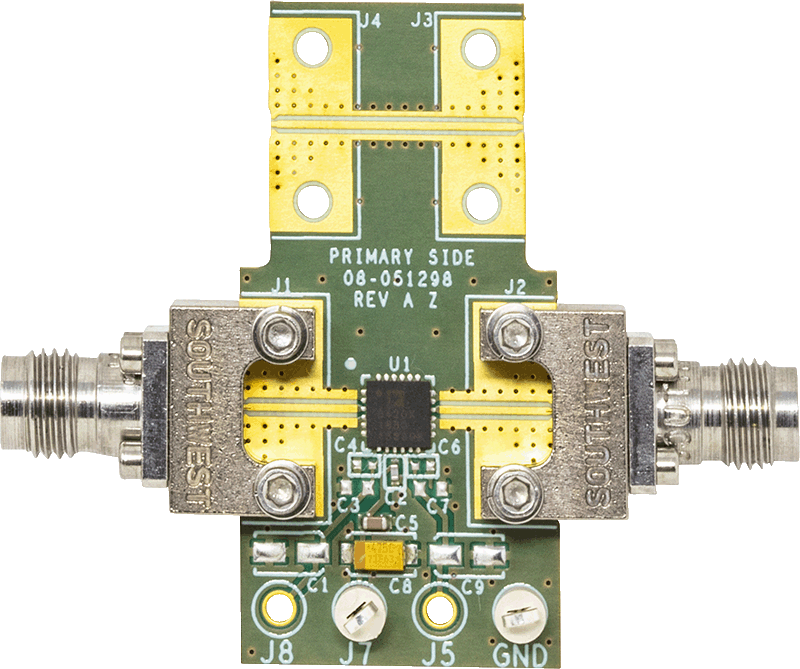

すべてのRFパターンは第1層（1次側）に配線されています。それ以外の層は、RF伝送ラインにグラウンドを提供するグラウンド・プレーンです。最上部の誘電体の素材は、低損失性能を実現するRogers 4350です。第2層の予備含浸（プリプレグ）材料は、Isola 370HRとその上下に配置された銅パターン層を密着させます。プリプレグ材料とIsola 370HRコア層は、どちらも必要な基板の仕上がり厚さを実現するために使われています。

アプリケーションで使用する回路ボードには、RF回路の設計技術が使われています。信号ラインには50Ωインピーダンスが必要で、パッケージのグラウンド・ピンと露出パッドはグラウンド・プレーンに直接接続する必要があります。十分な数のビア・ホールを使用して上面と下面のグラウンド・プレーンを接続してください。ADMV8420-EVALZ評価用ボードはリクエストに応じてアナログ・デバイセズから提供されます。
