ADE9430

新規設計に推奨

高性能の多相電力量およびクラスS電力品質モニタリング用IC

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$11.49
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 7個の高性能24ビットΣ-Δ ADC
    • S/N比：101dB（8kSPS、PGA = 1の場合）
    • 広い入力電圧範囲：ゲイン = 1で±1V、707mV RMSルスケール
    • 差動入力
  • ±25ppm/°Cの最大チャンネル・ドリフト（ADC、内部VREF、PGAのドリフトを含む）により、10000:1のダイナミック入力レンジを持つ計測精度クラス0.2のメータを標準的な外付け部品で実現
  • オプションのADSW-PQ-CLS電力品質ライブラリにより、以下を含むIEC 61000-4-30クラスS電力品質規格のすべてに対応：
    • 10秒間の平均電源周波数
    • 電圧の大きさ
    • ディップおよびスウェル
    • 中断
    • 急激な電圧変化
    • フリッカ
    • 主電源電圧の信号
    • 過小偏差および過大偏差
    • 電圧と電流
      • 振幅
      • 高調波
      • 次数間高調波
      • 不均衡
      • THD
      • 波形記録
  • ARM® Cortexマイクロコントローラに対応したオプションのADSW-PQ-CLS電力品質ライブラリ
  • サイクル単位で更新される1サイクルのVRMSおよびIRMS
  • VRMSおよびIRMSはサンプルごとにフィルタリングされて更新
  • 10サイクル実効値／12サイクル実効値
  • 周期レジスタによりライン周波数を計算（1位相あたり1回）
  • ゼロ交差とゼロ交差タイムアウト
  • 位相角測定
  • CTをサポート
  • CT用マルチポイント位相／ゲイン補償
  • 外部アナログ積分器の追加によるロゴスキー・コイルの使用
  • 連続リサンプリング・データが利用可能
  • 波形バッファ
  • 高度な計測機能セット
    • 総合および基本波有効電力、無効電力（VAR）、電力（VA）、ワット時、VAR時、およびVA時
    • 総合および基本波のIRMS、VRMS
    • 力率
    • 有効電力量の規格に対応：IEC 62053-21、IEC 62053-22、EN50470-3、OIML R46、ANSI C12.20
    • 無効電力量の規格に対応：IEC 62053-23およびIEC 62053-24
  • 高速通信ポート：20MHz SPI
  • 12ビット逐次比較レジスタ（SAR）ADC使用の温度センサーを内蔵
  • −40°C～+85°Cでの精度±3°C
ADE9430
高性能の多相電力量およびクラスS電力品質モニタリング用IC

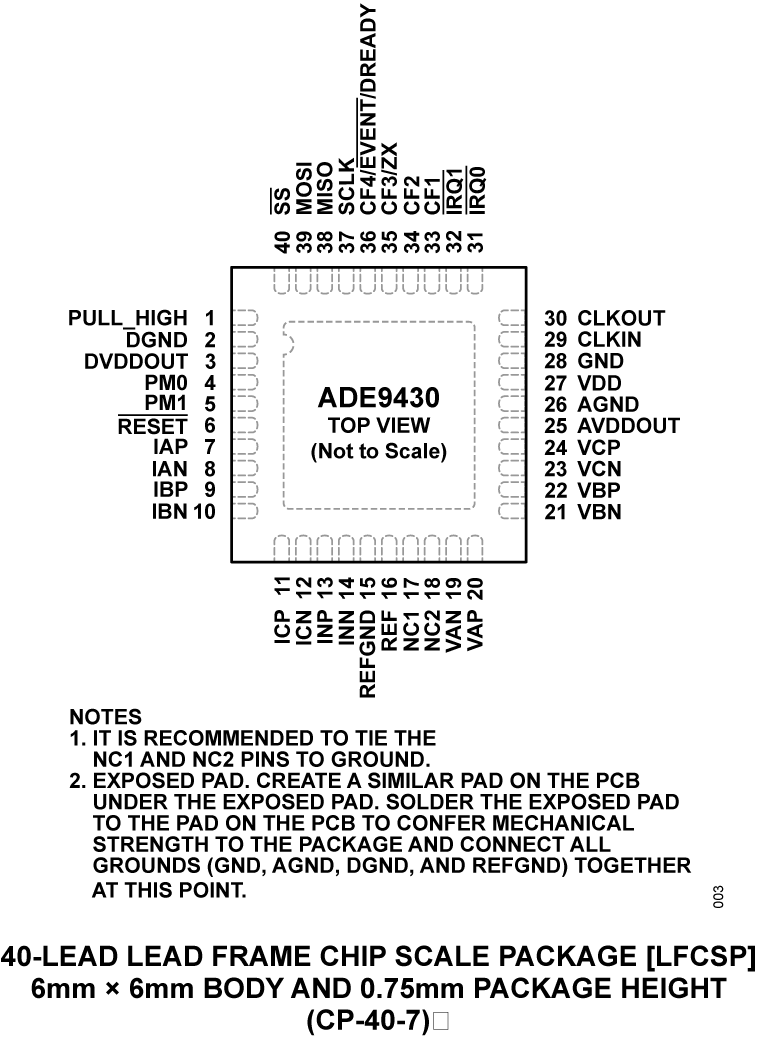

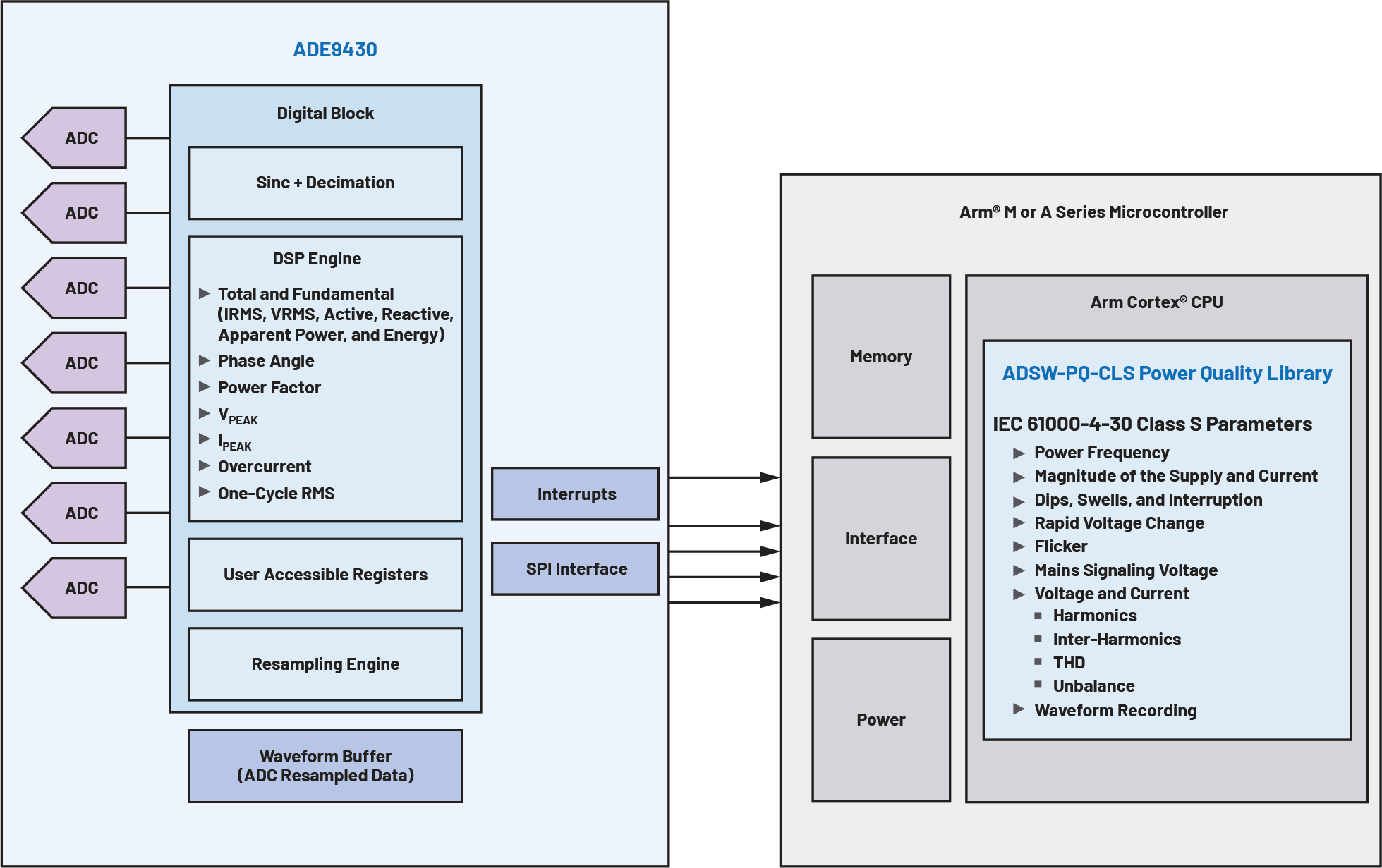

ADE9430 Application Circuit ADE9430 Pin Configuration ADE9430 System Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

ADE9430 Software Drivers

C header file for ADE9430 containing register addresses and bitfield definitions

デバイス・ドライバ 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
マイクロコントローラ 1
MAX32650
製造中 超低電力、FPU内蔵Arm Cortex-M4ベースのマイクロコントローラ(MCU)、3MBのフラッシュおよび1MB SRAM内蔵
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-PQMON-SL

Power Quality Monitor Development Platform

今すぐ購入 詳細を表示

機能と利点

  • Allows prototyping of high performance, polyphase energy meters
  • Modular hardware design:
    • Metering & compute base board
    • Add-on board for COMMS and HMI
  • The base board offers flexibility in input/output (I/O) interfacing through custom add-on boards
  • Industrial connectivity: 10BASE-T1L (ADIN1110), RS-485 (ADM2587E), Ethernet (WIZ82)
  • Long time data logging (SD card)
  • Standalone interface (display, LEDs, buttons)
  • I/O prototyping area (external control signals, GPS / GNSS)
  • Publicly available software for evaluation and prototyping
  • Embedded processing implementing the complete IEC 61000-4-30 class S power quality standard (using ADI proprietary ADSW-PQ-CLS library)
  • Open-source GUI (Scopy – Cross-platform Qt application)
  • Fully isolated design for safe operation
  • Industry standard form factor compatible with DIN rail mounts

製品詳細

The AD-PQMON-SL provides a complete software and hardware platform for prototyping and evaluating high performance class S polyphase energy quality monitors. The design incorporates the ADE9430 high performance, polyphase energy monitoring IC that has an advanced metrology feature set (total and fundamental active power, volt amperes reactive (VAR), volt amperes (VA), watthour, VAR hour, VA hour, total and fundamental IRMS and VRMS, power factor) and the MAX32650 ultralow power ARM cortex-M4 with FPU-based microcontroller with 3 MB flash and 1 MB SRAM. The ADE9430 enables accurate energy monitoring over a wide dynamic range through its superior analog performance and digital signal processing (DSP) core. The ADE9430 simplifies the implementation and certification of energy and power quality monitoring systems by providing tight integration of acquisition and calculation engines. This solution can be used on a 3-phase system or up to three single-phase systems.

The design also features the MAX32650, which is a part of a new breed of low-power microcontrollers built to thrive in the rapidly evolving Internet of Things (IoT) named DARWIN. These MCUs are smart, with the biggest memories in their class and a massively scalable memory architecture. The MCU exposes all the necessary debug and programming features to enable a complete software development experience with the system. It is coupled with 512 Mb RAM and 64 Mb flash external memories to provide flexibility. The system's firmware is based on ADI's open-source no-OS framework and ADI proprietary ADSW-PQ-CLS library.

The solution has an on-board ADuM6424A Quad-Channel Isolator with Integrated DC-to-DC Converter. This DC-DC converter is used to supply all the components on the high voltage side. The ADUM6424A and the ADUM4152, which is a 5 kV, 7-Channel, SPIsolator™ Digital Isolator for SPI (with 1/2 Aux channel directionality), are used to isolate the connection between the ADE9430 and MAX32650.

The board can be supplied from the AC input through an isolated AC/DC converter or from the USB through the LTC3306, a 1.75 A Synchronous Step-Down Regulator. A logic based on several MAX40203, an Ultra-Tiny nanoPower, 1 A Ideal Diodes with Ultra-Low-Voltage Drop, selects based on availability the supply input with priority to the AC input.

The other 1.1 V and 1.8 V voltage rails needed by the MCU are converted from the 3.3 V input by the ADP225, a Dual, 300 mA Adjustable Output, Quick Output Discharge, Low Noise, High PSRR Voltage Regulator.

For high accuracy time keeping, the MAX31343 ±5 ppm, I2C Real-Time Clock with Integrated MEMS Oscillator is used.

The add-on board includes a standalone interface (a 64 x 4 display, 2 LEDs, and 5 buttons), an SD card for long time data logging, several industrial connectivity ports, and exposes an I/O prototyping area for I2C, SPI, GPIO, UART, 3V3, GND. The prototyping area can be also used for GPS / GNSS (e.g., Accurate Synchrophasor Measurement) or for external control signals.

For industrial connectivity, these are the following possibilities:

  • T1L through the ADIN1110, an ultralow power, single port, 10BASE-T1L transceiver design for industrial Ethernet applications
  • RS-485 implemented using the ADM2587E, a 2.5 kV Signal and Power Isolated, ±15 kV ESD Protected, Full/Half Duplex RS-485 Transceiver (500 kbps)
  • Ethernet

APPLICATIONS

  • Energy and power monitoring
  • Standards compliant power quality monitoring
  • Protective devices
  • Smart power distribution units
  • Polyphase energy meters
  • Intelligent buildings

eval board
schematic 5
schematic 6
schematic 7
EVAL-ADE9430

高性能の多相電力量およびクラスS電力品質モニタリング用IC、ADE9430の性能評価

今すぐ購入 詳細を表示

機能と利点

  • 多相電力量および電力品質モニタリングICであるADE9430を備えた電力量およびクラスS電力品質測定の評価用ボード
  • 3相4線式、3相3線式、または単相3線式での測定
  • 電流出力カレント・トランスと直接インターフェース
  • 最大240V実効値の公称ライン中性線間電圧計測
  • ADSW-PQ-CLS電力品質ライブラリと共に使用

製品詳細

EVAL-ADE9430ARDZはSTM32 NUCLEOF413ZHと共に使用します。EVAL-ADE9430ARDZは、カレント・トランスおよび電圧ピンに直接インターフェースできます。EVAL-ADE9430ARDZによって、ADE9430を使用した電力量およびクラスS電力品質測定システムの迅速な評価やプロトタイピングが可能になります。ADSW-PQ-CLS電力品質ライブラリやアプリケーション例では、大型システムの実装が分かりやすく説明されています。ADSW-PQ-CLSの利用をご希望の場合は、ソフトウェア・リクエスト・フォームにご記入ください（対象テクノロジは電力品質モニタリングとする必要があり、プロセッサ／システム・オン・チップ（SoC）はADE9430となります）。

AD-PQMON-SL
Power Quality Monitor Development Platform
AD-PQMON-SL Board Photo Angle View AD-PQMON-SL Board Photo Top View AD-PQMON-SL Board Photo Bottom View AD-PQMON-SL Block Diagram
EVAL-ADE9430
高性能の多相電力量およびクラスS電力品質モニタリング用IC、ADE9430の性能評価

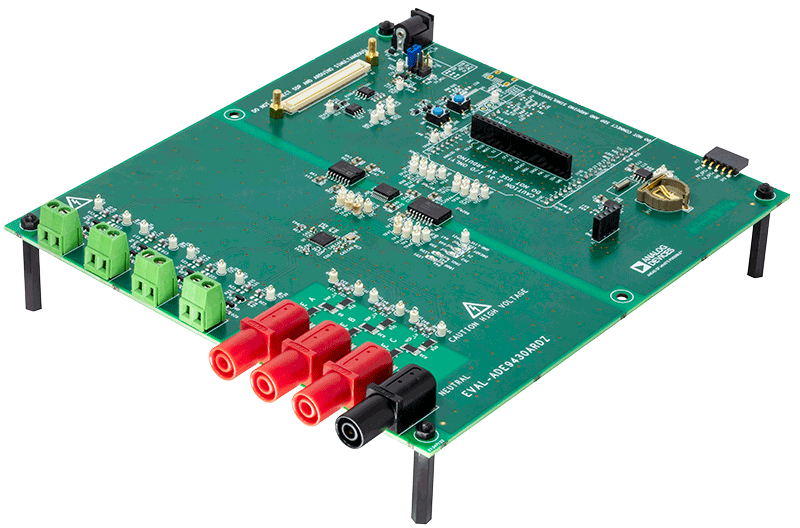

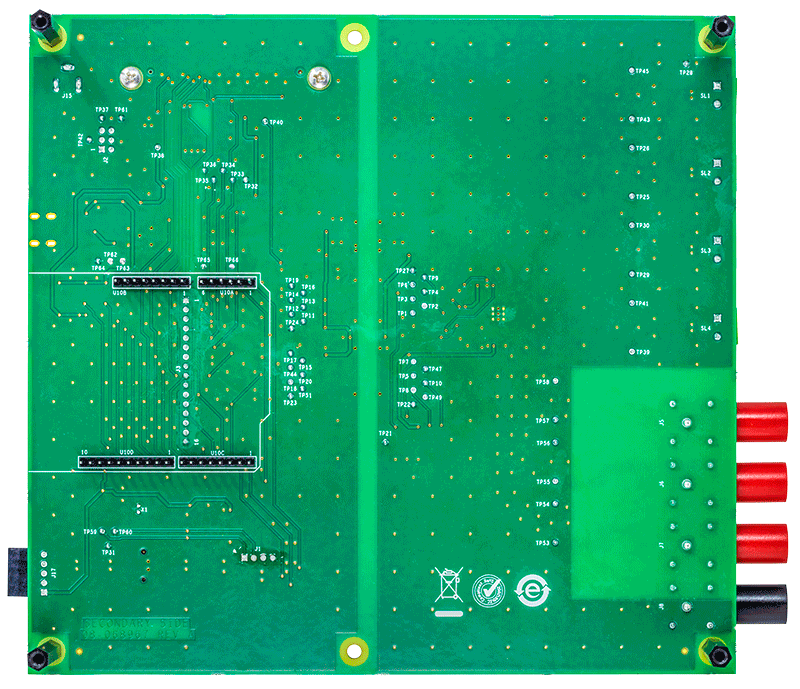

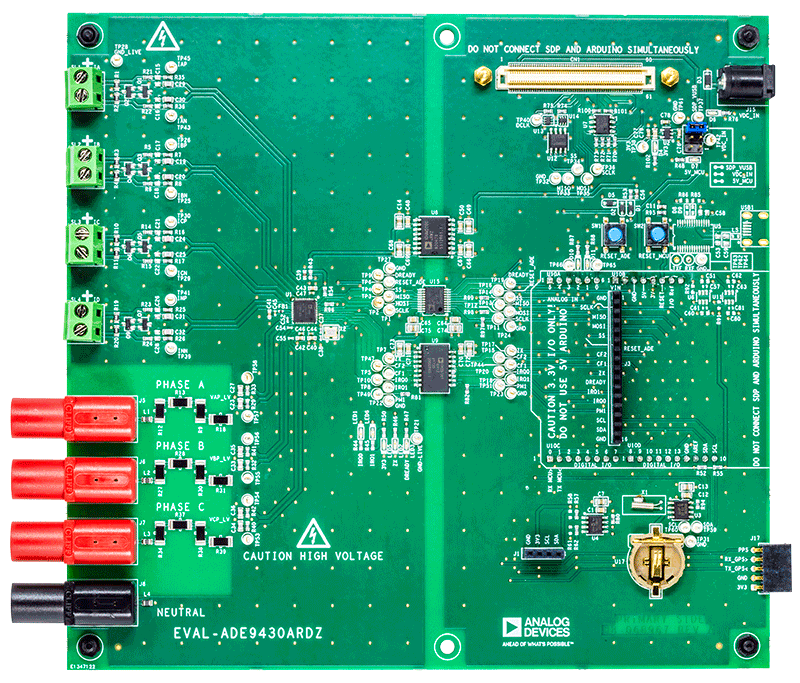

EVAL-ADE9430ARDZ Evaluation Board EVAL-ADE9430ARDZ Evaluation Board - Top View EVAL-ADE9430ARDZ Evaluation Board - Bottom View
