ADAU7002

製造中

ステレオPDMからI2SまたはTDMへの変換IC

データシート (Rev. C)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$0.77
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 64倍ステレオ・パルス密度変調（PDM）のビット・ストリームをパルス・コード・変調（PCM）オーディオ・データに変換
  • スレーブのI2Sまたは時間分割マルチプレクス（TDM）出力とのインターフェース
  • TDMスロットとして構成可能
  • I/O供給電源動作：1.62V～3.6V
  • 64倍の出力サンプル・レートのPDMクロック
  • 64倍 / 128倍 /192倍/ 256倍 / 384倍 / 512倍の出力サンプル・レートBCLK
  • 自動BCLK比の検出
  • 出力サンプル・レート：4kHz～96kHz
  • 自動PDM CLKドライブ（64倍サンプル・レート時）
  • BCLK除去で自動パワーダウン機能
  • 48kHzと1.8VのIOVDD電源時の動作電流：0.67mA
  • シャットダウン電流：1μA未満
  • 8ボール（1.56mm×0.76mm）、0.4mmピッチWLCSPパッケージ
  • パワーオン・リセット機能
ADAU7002
ステレオPDMからI2SまたはTDMへの変換IC
ADAU7002 Functional Block Diagram ADAU7002 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
EVAL-ADAU7002

ADAU7002Z Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Supports 3.3 V or 1.8 V for PDM/I2S interface
  • Supports TDM 2/4/8 operation
  • Easy configuration with no software needed

製品詳細

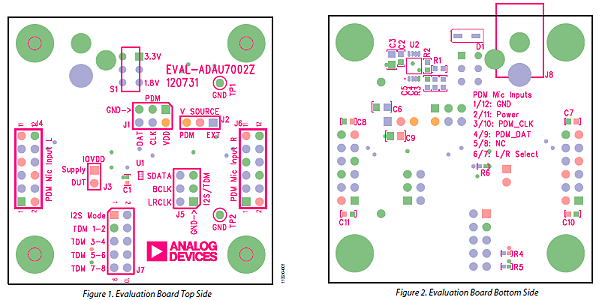

This user guide explains the design and setup of the ADAU7002 evaluation board. This evaluation board provides full access to all inputs and outputs on the ADAU7002. This evaluation board can be powered by a single 3.8 V to 6 V supply or by VDD of the pulse density modulation (PDM) input. The PC board is a 4-layer design, with a single ground plane and a single power plane on the inner layers. The board contains connectors for external microphones and headers for PDM input and I2S output.
EVAL-ADAU7002
ADAU7002Z Evaluation Board
