AD8410A

新規設計に推奨

−2V～70Vの広い入力電圧範囲、2.2MHzの広帯域幅、PWM除去を備えた電流検出アンプ

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
6
1Ku当たりの価格
最低価格：$1.32
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 2.2MHz小信号、−3dB帯域幅
  • インパッケージ・トリム・コア（DigiTrim™）
    • チョッピングや自動ゼロ調整なしで高精度を確保
    • オフセット・ドリフト：±0.21μV/°C（代表値）
    • 温度範囲全体での最大電圧オフセット：±200μV
    • DC CMRR：142dB（代表値）
    • 50kHz時のAC CMRR：96dB（代表値）
  • 幅広いコモンモード入力電圧範囲
    • −2V～+70V、連続動作
    • −20V～+85V、連続耐久
  • 初期ゲイン：20V/V
  • 広い動作温度範囲：−40°C～+125°C
  • 双方向動作
  • 動作電源電圧範囲：2.9V～5.5V
  • 8ピンSOIC_Nパッケージを採用
  • AEC-Q100オートモーティブ認定を取得
AD8410A
−2V～70Vの広い入力電圧範囲、2.2MHzの広帯域幅、PWM除去を備えた電流検出アンプ

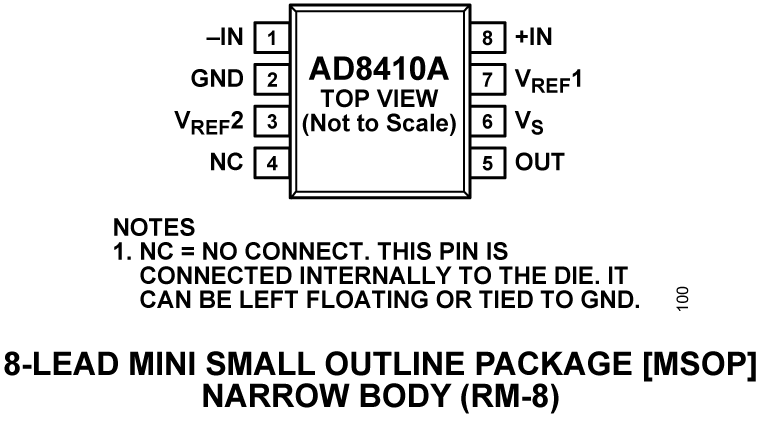

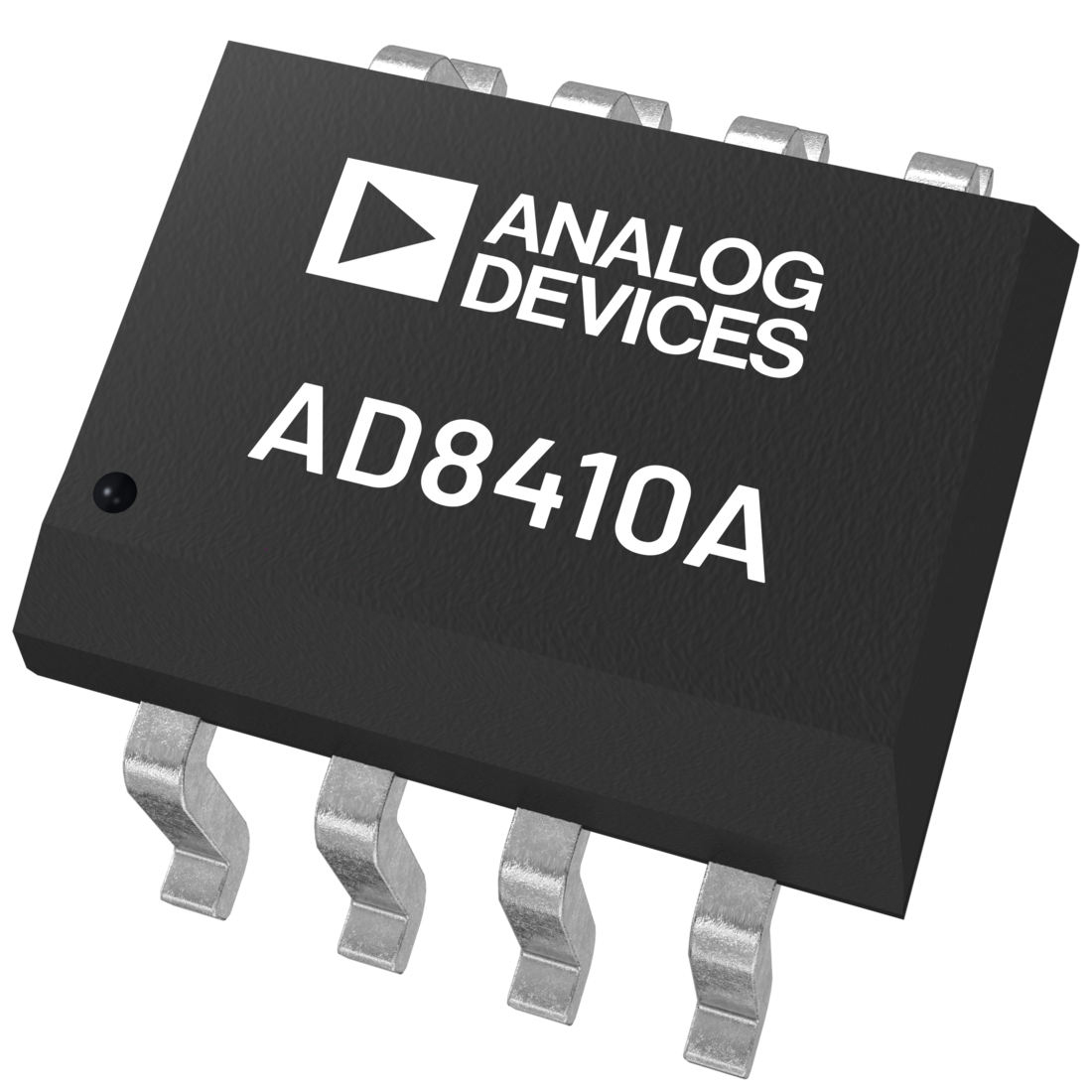

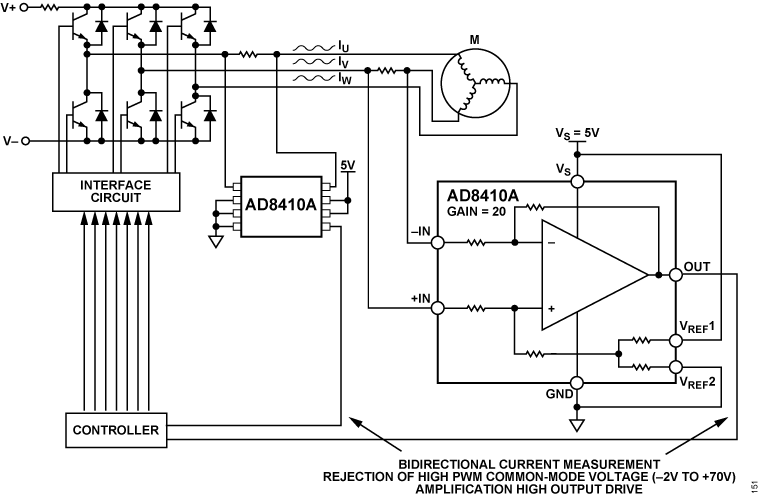

AD8410A Functional Block Diagram AD8410A Application Circuit AD8410A Pin Configuration AD8410A Chip Image
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • AD8410A

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD8410A

AD8410A（−2V～70Vの広い入力電圧範囲で動作する、PWM除去対応2.2MHz高帯域幅の電流検出アンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • ブレッドボードとプロトタイプの迅速な作成が可能
  • 簡単な設定で単方向動作または双方向動作に変更可能
  • 電流検出シャント抵抗の取り付けに対応
  • テスト装置への容易な接続
  • 入力フィルタと出力フィルタの取り付けに対応
  • デカップリングされた電源ライン

製品詳細

AD8410AR-EVALZは、AD8410A電流検出アンプの評価を目的として設計されています。これらのボードは、様々な動作モードを簡単に設定し、負荷に柔軟に対応できるように設計されています。このボードには、最大規格サイズ2818のシャント抵抗（R1）をハンダ付けすることができます。

AD8410AR-EVALZは、標準スモール・アウトライン・パッケージ（SOIC_N）にAD8410Aを収容しています。

AD8410Aの完全な仕様は、アナログ・デバイセズから入手できるAD8410Aのデータシートに記載されています。AD8410AR-EVALZ評価用ボードを使用する際は、このユーザ・ガイドと併せてAD8410Aのデータシートを参照してください。

eval board
schematic 4
schematic 5
schematic 6
EVAL-AD8410ARM-10

AD8410A-10（−2V～70Vの広い入力電圧範囲で動作する、PWM除去対応2.2MHz高帯域幅の電流検出アンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • ブレッドボードとプロトタイプの迅速な作成が可能
  • 簡単な設定で単方向動作または双方向動作に変更可能
  • 電流検出シャント抵抗の取り付けに対応
  • テスト装置への接続が容易
  • 入力フィルタと出力フィルタの取り付けに対応
  • デカップリングされた電源ライン

製品詳細

AD8410ARM-10-EVALZは、AD8410A（10ピンMSOP、電流検出アンプ）の性能評価を目的としています。様々な動作モードを簡単に設定し、負荷に柔軟に対応できるように設計されています。両方のボードに、最大規格サイズ2818のシャント抵抗（R1）をハンダ付けすることができます。

AD8410ARM-10-EVALZでは、MSOP（ミニ・スモール・アウトライン・パッケージ）にAD8410A-10が収容されています。以降、このユーザ・ガイドでは、AD8410ARM-10-EVALZを「AD8410A-10評価用ボード」と呼びます。

AD8410A-10の詳細な仕様は、AD8410Aのデータシートに記載されています。AD8410A-10評価用ボードを使用する際は、このユーザ・ガイドと併せてAD8410Aのデータシートを参照してください。

アプリケーション

  • 同位相またはハイサイドの電流検出：
    • BLDCモータ、低インダクタンス・モータでのモータ・コントロール
    • 双方向48V～12V DC/DCコンバータ
    • ソレノイド・コントロール
    • 電源レール・モニタリング
  • ローサイド電流の検出
EVAL-AD8410A
AD8410A（−2V～70Vの広い入力電圧範囲で動作する、PWM除去対応2.2MHz高帯域幅の電流検出アンプ）の性能評価

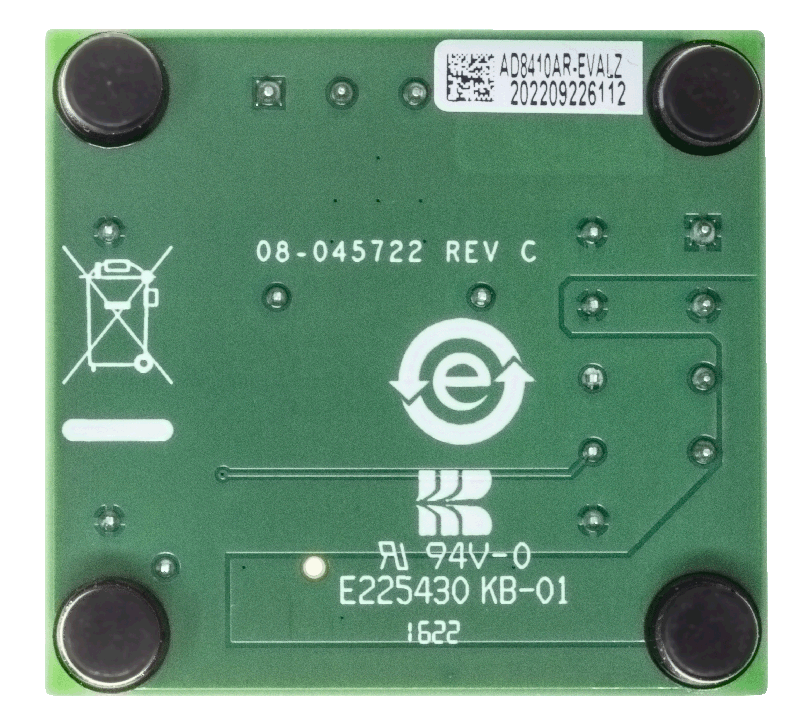

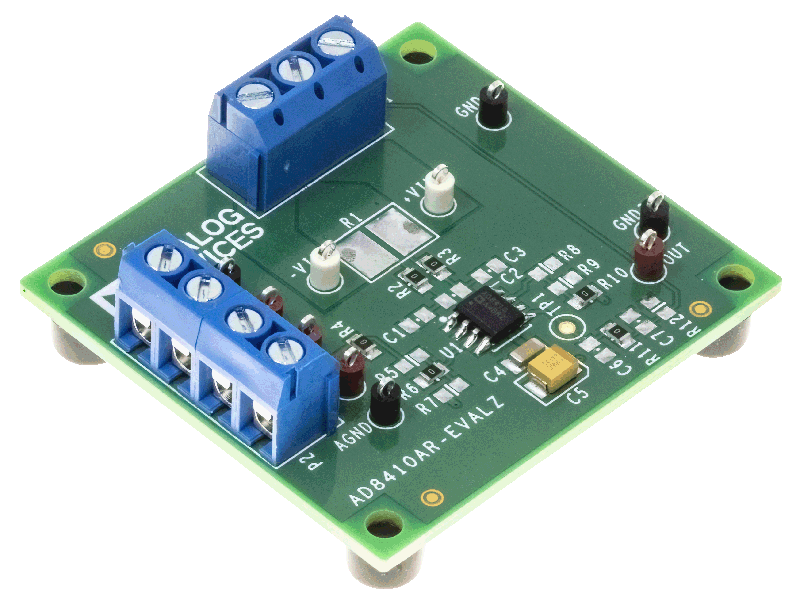

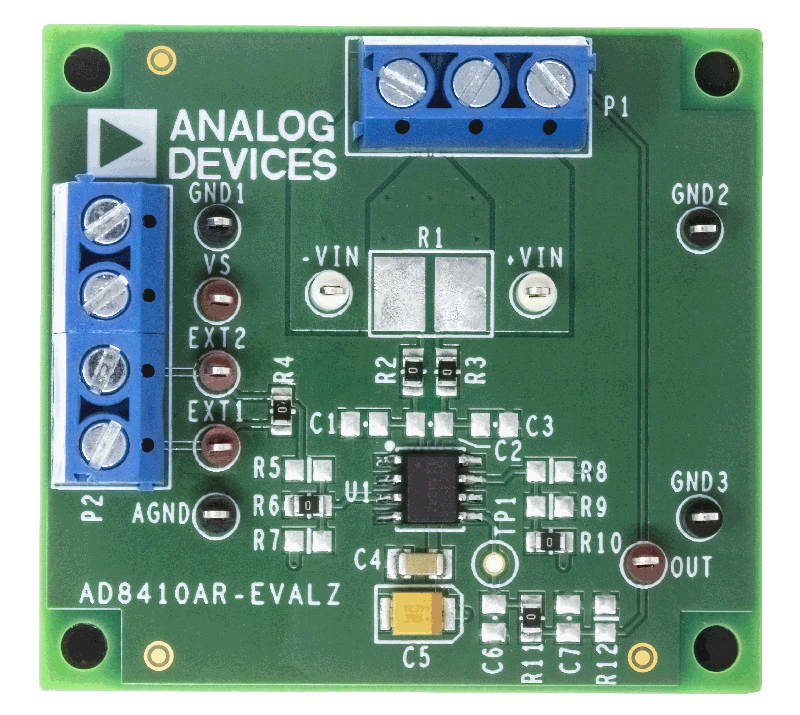

AD8410AR-EVALZ Evaluation Board AD8410AR-EVALZ Evaluation Board - Top View AD8410AR-EVALZ Evaluation Board - Bottom View
EVAL-AD8410ARM-10
AD8410A-10（−2V～70Vの広い入力電圧範囲で動作する、PWM除去対応2.2MHz高帯域幅の電流検出アンプ）の性能評価

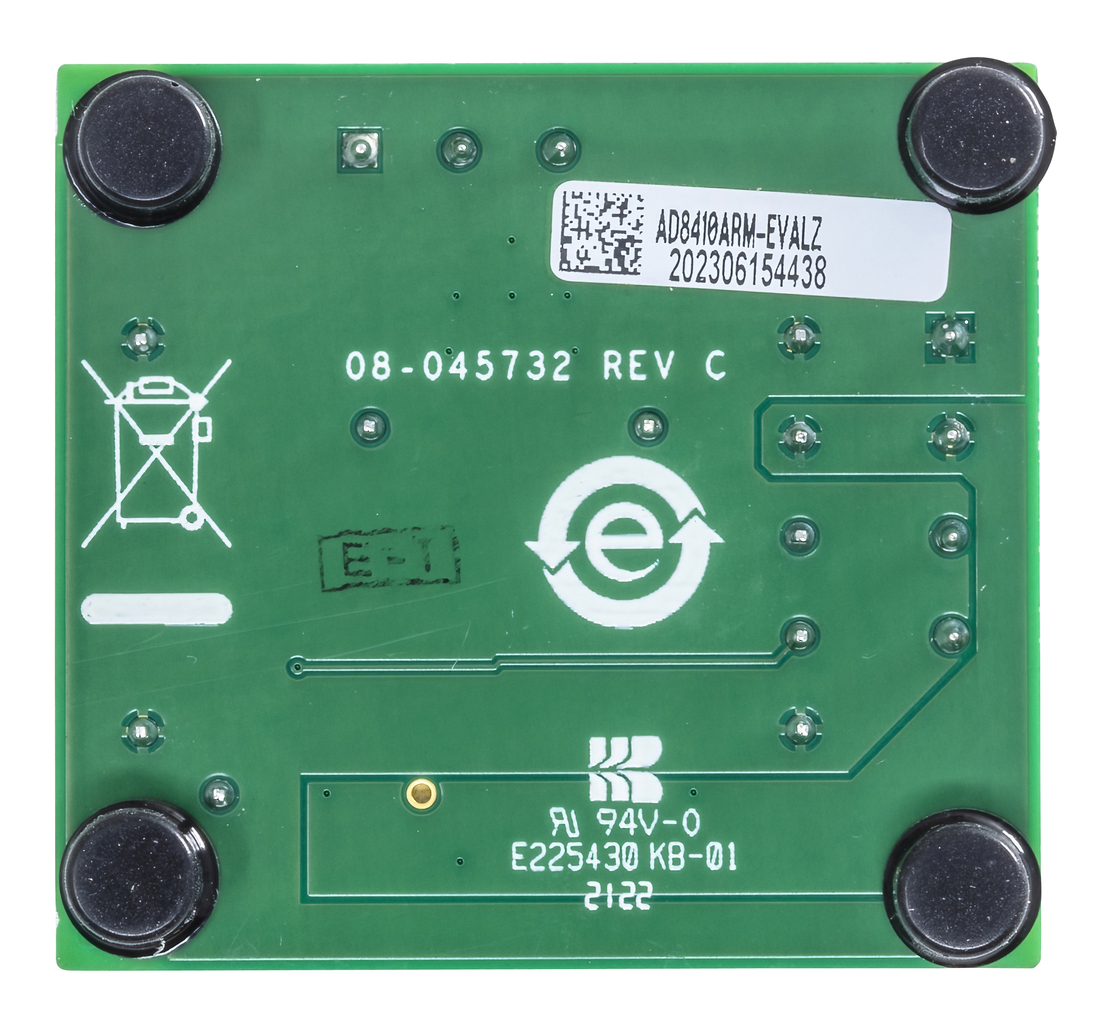

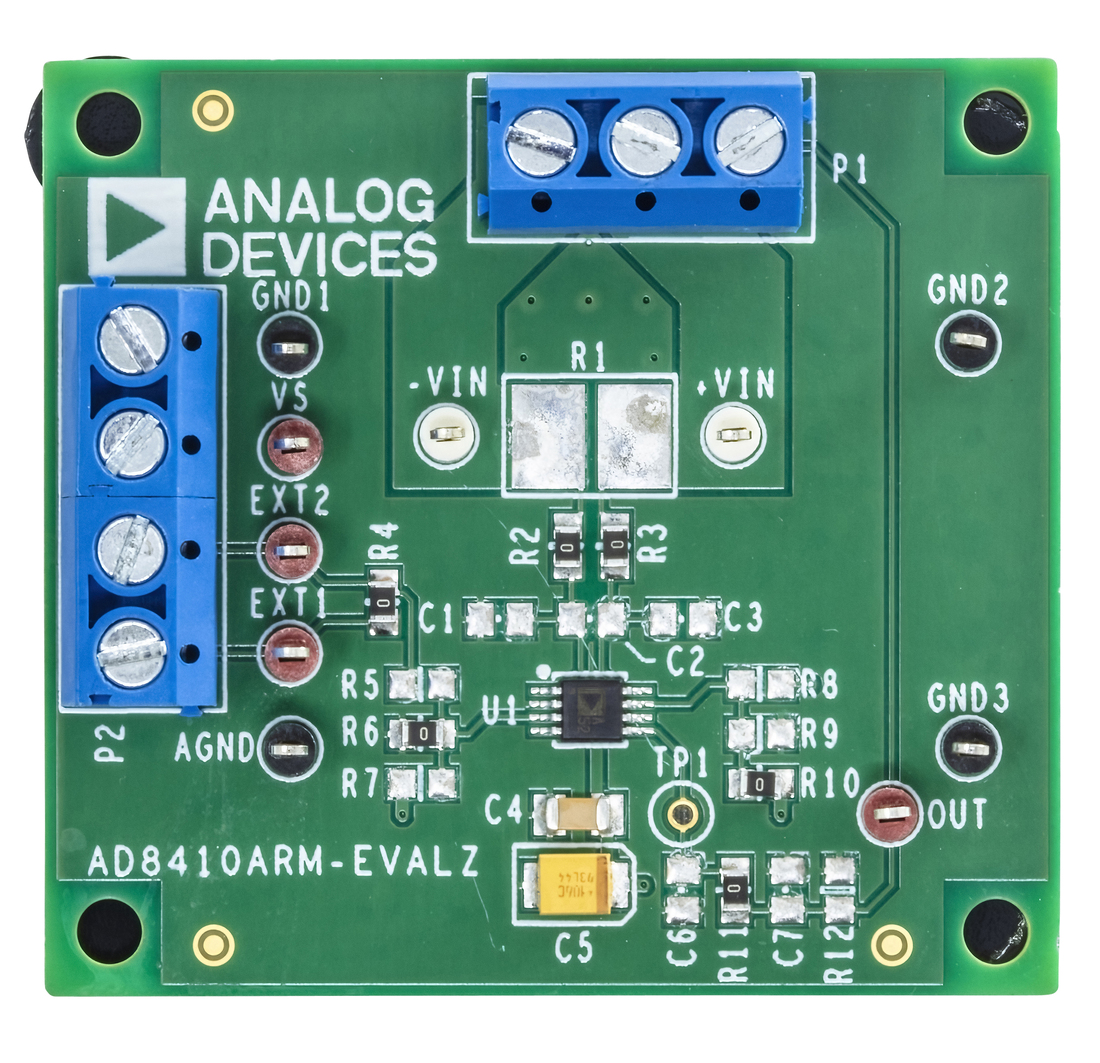

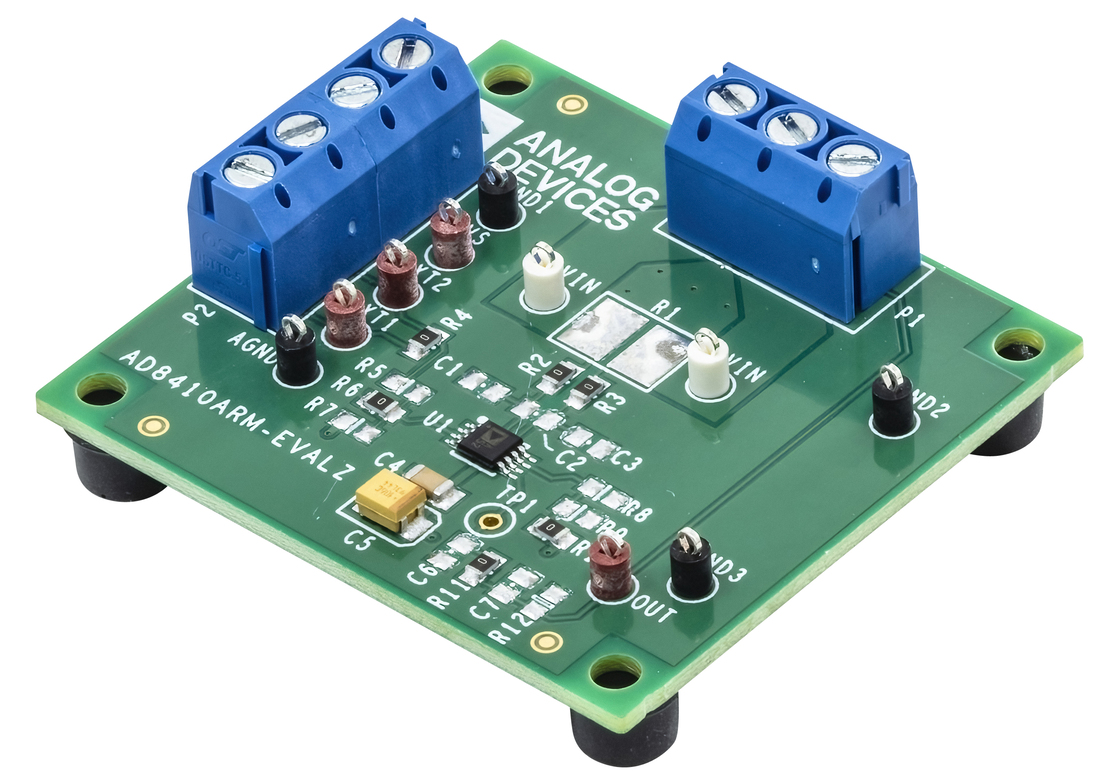

EVAL-AD8410ARM-10 Board Photo Angle View EVAL-AD8410ARM-10 Board Photo Top View EVAL-AD8410ARM-10 Board Photo Bottom View
