AD7679

製造中

18ビットA/Dコンバータ、570kSPS、PulSAR®

データシート (Rev. B) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$26.02
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • ノー・ミスコードの18ビット分解能
  • パイプライン遅延なし（SARアーキテクチャ）
  • 差動入力範囲：±VREF（最大VREF：5V）
  • スループット：570kSPS
  • INL：±2.5LSB（max）（フルスケールの±9.5ppm）
  • ダイナミックレンジ：103dB（typ）（VREF=5V）
  • S/（N＋D）：100dB（typ）@2kHz（VREF=5V）
  • パラレル（18、16又は8ビット・バス）インターフェースとシリアル5 V/3 Vインターフェース
  • SPI®/QSPI™/MICROWIRE™/DSP 互換
  • リファレンス・バッファ内蔵
  • 単電源5V動作
  • 消費電力：76 mW @ 500 kSPS, 150 μW @ 1 kSPS
  • 48ピンLQFP又は48ピンLFCSPパッケージ
  • AD7674/AD7676/AD7678のピン互換アップグレード品

    詳細はデータシートをご参照ください。
AD7679
18ビットA/Dコンバータ、570kSPS、PulSAR®

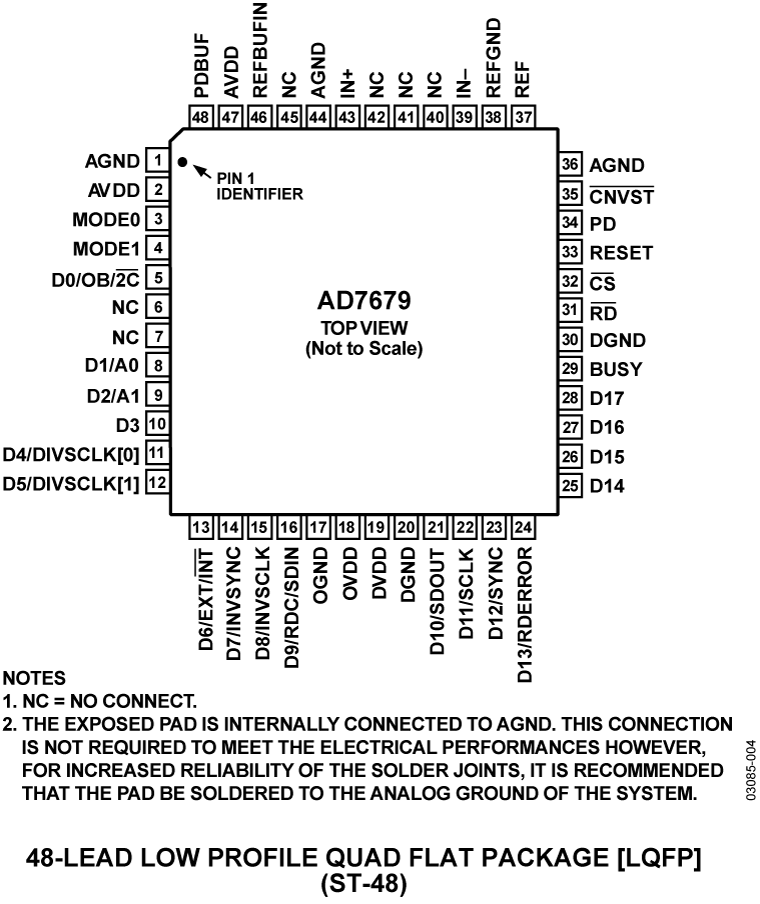

AD7679-fbL AD7679 48-Lead Low Profile Quad Flat Package AD7679 48-Lead Lead Frame Chip Scale Package [LFCSP] 7 mm × 7 mm Body and 0.75 mm Package Height
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

アプリケーション・ノート 1

技術記事 1

製品ハイライト 2

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
AD7989-5
製造中 A/Dコンバータ、18ビット、500 kSPS、MSOP/LFCSPパッケージ、PulSARシリーズ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

EVAL-AD7679

AD7679 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The EVAL-AD7679EDZ is a fully featured evaluation Kit for the AD7679. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.
EVAL-AD7679
AD7679 Evaluation Board
