AD5689

製造中

D/Aコンバータ、16ビット、デュアル、SPIインターフェース、nanoDAC＋™

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$4.92
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高い相対精度（INL）：±2LSB（max）＠16ビット
  • 小型パッケージ：3mm×3mmの16ピンLFCSPパッケージ
  • 総合未調整誤差（TUE）：±0.1％フルスケール（max）
  • オフセット誤差：±1.5mV（max）
  • ゲイン誤差：±0.1％フルスケール（max）
  • 高い駆動能力：20mA、電源レールから0.5Vまで
  • ゲインは1または2に選択可能（GAINピン）
  • ゼロ・スケールまたはミッド・スケールにリセット（RSTSELピン）
  • 1.8Vロジックに互換
  • リードバックまたはデイジーチェーン可能な50MHzのSPIインターフェース
  • 低グリッジ：0.5nV-sec
  • 低消費電力：3.3 mW ＠ 3 V
  • 電源：2.7 V ～ 5.5 V
  • 温度範囲：−40°C ～ +105°C
AD5689
D/Aコンバータ、16ビット、デュアル、SPIインターフェース、nanoDAC＋™
AD5689/AD5687 Functional Block Diagram AD5689/AD5687 Pin Configuration AD5689/AD5687 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

Mbed サポート 1

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • AD5689R

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

ツールを開く

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

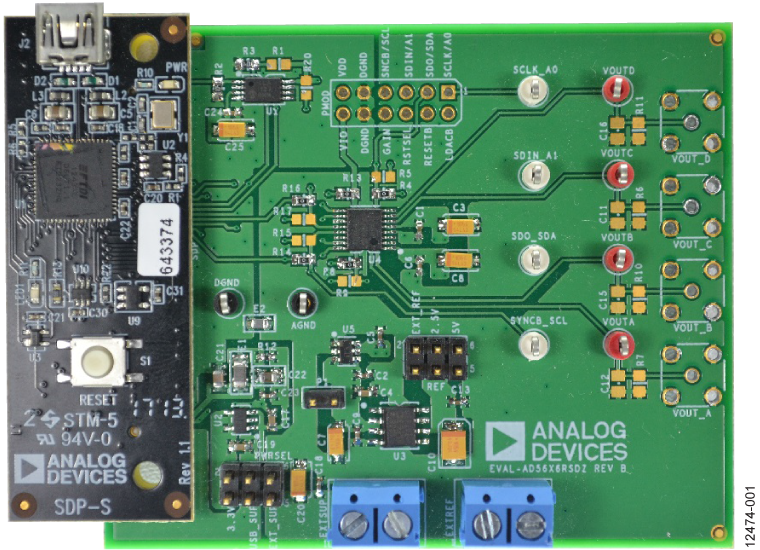

eval board
schematic 1
EVAL-AD5686R

AD5686R 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • AD5686R 用のフル機能評価用ボード
  • オンボード・リファレンス
  • さまざまなリンク・オプション
  • アナログ・デバイセズのシステム・デモンストレーション・プラットフォーム（SDP）と組み合わせての PC 制御

製品詳細

EVAL-AD5686RSDZ 評価用ボードは、AD5686R 回路のプロトタイプを迅速にし、設計時間を短縮するように設計されています。AD5686R は 2.7 V ～ 5.5 V の単電源で動作します。AD5686R には内部 2.5 V リファレンスが組み込まれていて、2.5 V または 5 V の出力電圧を提供します。評価用ボードには追加の電圧リファレンスも組み込まれています。



EVAL-AD5686RSDZ 評価用ボードは、システム・デモンストレーション・プラットフォーム（SDP）ボードを介して PC の USB ポートにインターフェースします。分析制御評価（ACE）ソフトウェアは、EVAL-AD5686RSDZ 製品ページからダウンロードでき、評価用ボードで使用して、AD5686R をプログラムできます。PMOD 接続を使用すると、SDP ボードがなくても、マイクロコントローラーを評価用ボードに接続することもできます。PMOD 接続を介してマイクロコントローラーを使用するときには、SDP ボードを切断する必要があり、ACE ソフトウェアを操作できないことに注意してください。



EVAL-AD5686RSDZ 評価用ボードは、アナログ・デバイセズの SDP ボードと互換性があります。このボードは、評価用ボードとは別に購入できます。



詳細については、AD5686R のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてユーザー・ガイド（UG-725）を参照してください。



eval board
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
EVAL-ADMX2001

高性能・高精度のインピーダンス・アナライザ測定モジュール

今すぐ購入 詳細を表示

機能と利点

  • 複素インピーダンスの測定
    • DC、0.2Hz～10MHz
  • 基本相対精度：0.05%
  • 広い測定範囲
    • 抵抗：100μΩ～20MΩ
    • 容量：100aF～160F
    • インダクタンス：1nH～1600H
  • プログラマブル・テスト信号
    • 16ビット振幅調整：2.25Vpkまで
    • 周波数分解能：0.2Hz
    • 16ビットDCバイアス設定：±2.5Vまで
  • DC抵抗測定
  • 18種類のインピーダンス測定フォーマット（C、R、L、Z、およびY用）
  • 自動化されたマルチポイント・スイープとパラメトリック・スイープ
  • 校正およびフィクスチャ補償機能
    • 測定のトレーサビリティを確保する自動校正ルーチン
    • 不揮発性メモリに校正係数を保存
    • 補償によりフィクスチャの寄生素子による影響を排除

評価用ソリューションを構成するには両方のボードを購入する必要があります。

  • ADMX2001B
  • EVAL-ADMX2001EBZ

製品詳細

ADMX2001はインピーダンス測定システムの開発を容易にする測定モジュールで、既存のテスト・プラットフォームの能力を強化するために使用することもできます。ADMX2001は高性能のミックスド・シグナル・アルゴリズムと処理アルゴリズムを使用して、わずか0.1fFの容量変化と最大20MΩの抵抗値を測定することができます。半導体デバイス、電子部品、およびセンサーのテストでは、このような測定が必要になることが少なくありません。更にADMX2001では、抵抗、容量、およびインダクタンスの並列および直列の組み合わせを含めて、完全に校正済みの複素インピーダンスやアドミッタンスの測定結果を、組込みの測定アルゴリズムにより様々なフォーマットで提供することができます。

アプリケーション

  • 自動試験装置
  • 半導体の特性評価
  • ウェハ受け入れテスト
  • インピーダンス分光分析
  • インピーダンス回路の分析
  • バッテリ・テスト
EVAL-AD5686R
AD5686R 評価用ボード
EVAL-AD5686RSDZ Image
EVAL-ADMX2001
高性能・高精度のインピーダンス・アナライザ測定モジュール
EVAL-ADMX2001EBZKIT Evaluation Board EVAL-ADMX2001EBZKIT Evaluation Board - Top View ADMX2001 Evaluation Board ADMX2001 Evaluation Board - Top View ADMX2001 Evaluation Board - Bottom View EVAL-ADMX2001EBZ Evaluation Board EVAL-ADMX2001EBZ Evaluation Board - Top View EVAL-ADMX2001EBZ Evaluation Board - Bottom View
