AD5678

製造中

4×12ビット / 4×16ビットD/Aコンバータ、オクタル、5ppm/℃のオンチップ・リファレンス付き、14ピンTSSOP

データシート (Rev. C)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$12.11
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 低消費電力、最小ピン互換のオクタルDAC
    4×16ビット、4×14ビットDAC
  • 14 / 16ピンTSSOP
  • オンチップ1.25 / 2.5V、5ppm/℃リファレンス
  • 5V時400nA、3V時200nAにパワーダウン
  • 2.7～5.5V電源
  • 単調増加性を設計で保証
  • ゼロスケールにパワーオン・リセット
  • 3つのパワーダウン機能
  • ハードウェアLDACおよびLDACオーバーライド機能
  • プログラマブル・コードのCLR機能
  • レールtoレールの動作
AD5678
4×12ビット / 4×16ビットD/Aコンバータ、オクタル、5ppm/℃のオンチップ・リファレンス付き、14ピンTSSOP

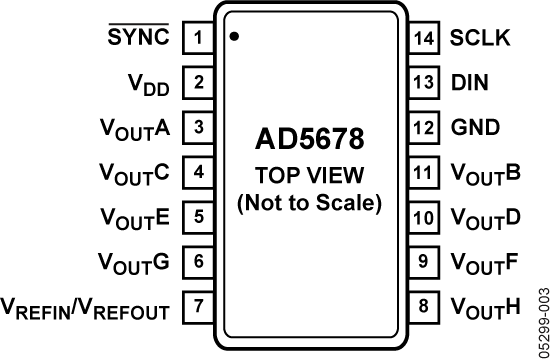

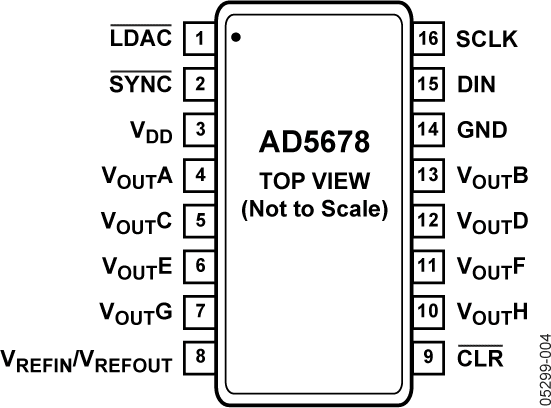

AD5678 Functional Block Diagram AD5678 Pin Configuration AD5678 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

製品ハイライト 2

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5678

AD5678DBZ Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board in conjunction with the nanoDAC® motherboard (EVAL-MBnanoDAC-SDZ)
  • On-board references
  • Various link options
  • PC control in conjunction with Analog Devices, Inc., system demonstration platform (SDP)

製品詳細

The AD5678 evaluation board is designed to help users quickly prototype new AD5678 circuits and reduce design time. The AD5678 operates from a single 2.7 V to 5.5 V supply.


For full data, see the AD5678 data sheet, which must be consulted in conjunction with UG-987 when using the evaluation board.


The evaluation board interfaces to the USB port of a PC via the SDP-B board. Software is available for download to allow the user to program the AD5678.
EVAL-AD5678
AD5678DBZ Evaluation Board

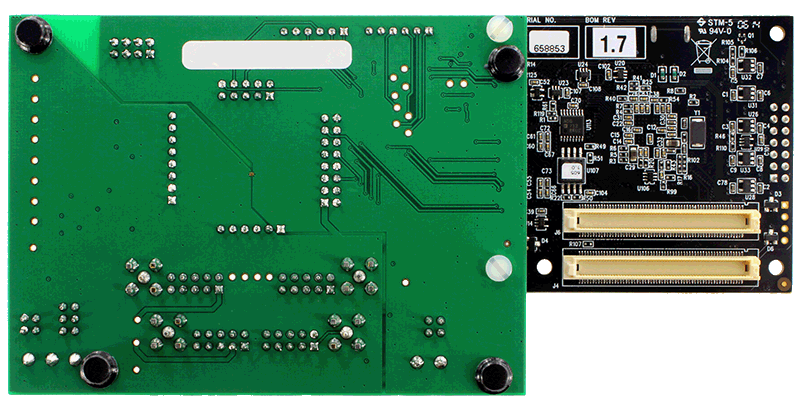

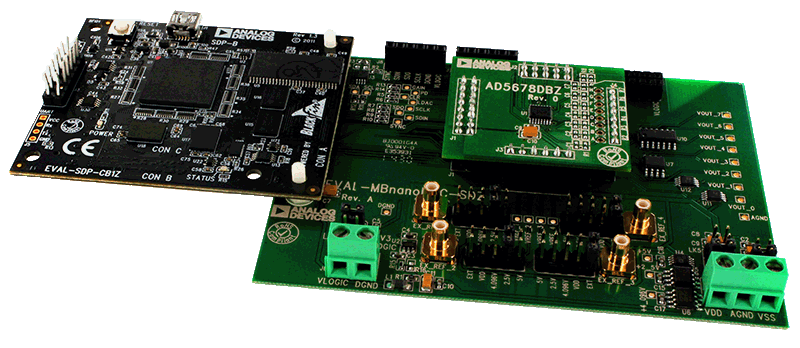

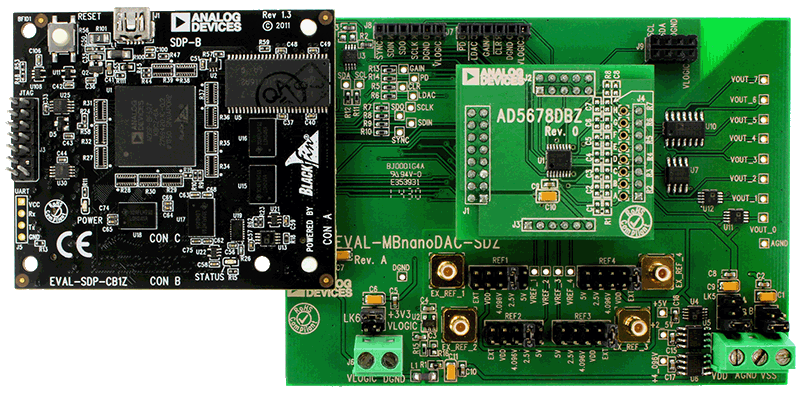

Eval-AD5678DBZ-Angle-web Eval-AD5678DBZ-Bottom-web Eval-AD5678DBZ-Top-web
