AD5063
製造中D/Aコンバータ、完全16ビット精度、2.7V～5.5V、電圧出力、MSOPパッケージ、nanoDAC、SPIインターフェース
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格：$7.08
製品の詳細
- シングル16ビット、D/Aコンバータ：1LSB INL
- ミッド・スケールにパワーオン・プリセット
- 単調性を設計により保証
- 3種類のパワーダウン機能
- シュミット・トリガー入力付きの低消費電力シリアル・インターフェース
- 10ピンMSOPパッケージ、低消費電力
- 高速セトリング・タイム：1 µs max （AD5063-1モデル）
- 電源：2.7 V ～ 5.5 V
- 電源起動時のグリッジが低い
- 負荷60 kΩを駆動できるバッファ無し電圧
- SYNC割り込み機能
AD5063はアナログ・デバイゼスのnanoDAC®ファミリーの一製品で、低電力、シングルの16ビット電圧出力（バッファ回路なし）D/Aコンバータで、2.7V～5Vの単電源で動作します。この製品は、±1LSBの相対精度仕様を提供し、動作は±1LSBのDNL仕様を備えてモノトニシティ（単調増加性）が保証されています。AD5063は10ピンMSOPパッケージに抵抗が内蔵されており、出力のアンプと共に使ってバイポーラ信号をつくることができます。この製品は、汎用3線シリアル・インターフェースを使用しており、最大30MHzのクロックレートで動作し、標準のSPI®、QSPI™、MICROWIRE™、DSPなどのインターフェース規格と互換性を備えています。AD5063のリファレンスは、外部からVREFピンに供給されます。また、リファレンス用のバッファ回路はオンチップに用意されています。このデバイスは、パワーオン・リセット回路を内蔵しており、パワーアップ時にDAC出力を中間点にして、デバイスに対する有効な書込みが行われるまでこの値を維持します。また、この製品はパワーダウン機能も備えており、パワーダウン時には消費電流を、5V動作時に標準で300nAに低減し、パワーダウン・モード時の出力負荷をソフトで選択する機能を提供します。デバイスはシリアル・インターフェースを介してパワーダウン・モードに設定することができます。この製品の総合未調整誤差は1mV以下となっています。また、パワーアップ時に発生するグリッジは非常に小さくなるよう設計されています。
製品ハイライト
- 10ピンMSOPで供給
- 16ビット精度：最大1LSBのINL
- パワーアップ時の低グリッチ
- クロック速度が最大30MHzの高速シリアル・インターフェース
- 3つのパワーダウン・モードが利用可能
アプリケーション
- プロセス制御
- データ・アクイジション・システム
- バッテリ駆動の携帯型計測器
- ゲインおよびオフセットのデジタル調整
- プログラマブル電圧源および電流源
- プログラマブル減衰器
ドキュメント
データシート 1
評価用設計ファイル 1
よく聞かれる質問 1
ソリューション・カタログ 1
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5063BRMZ | 10-Lead MSOP | ||
| AD5063BRMZ-1 | 10-Lead MSOP | ||
| AD5063BRMZ-REEL7 | 10-Lead MSOP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
1 26, 2016 - 15_0176 Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines |
||
| AD5063BRMZ | 製造中 | |
| AD5063BRMZ-1 | 製造中 | |
| AD5063BRMZ-REEL7 | 製造中 | |
|
5 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products |
||
| AD5063BRMZ | 製造中 | |
| AD5063BRMZ-1 | 製造中 | |
| AD5063BRMZ-REEL7 | 製造中 | |
|
11 16, 2009 - 06_0157 Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland |
||
| AD5063BRMZ | 製造中 | |
| AD5063BRMZ-1 | 製造中 | |
| AD5063BRMZ-REEL7 | 製造中 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
ツールを開く評価用キット

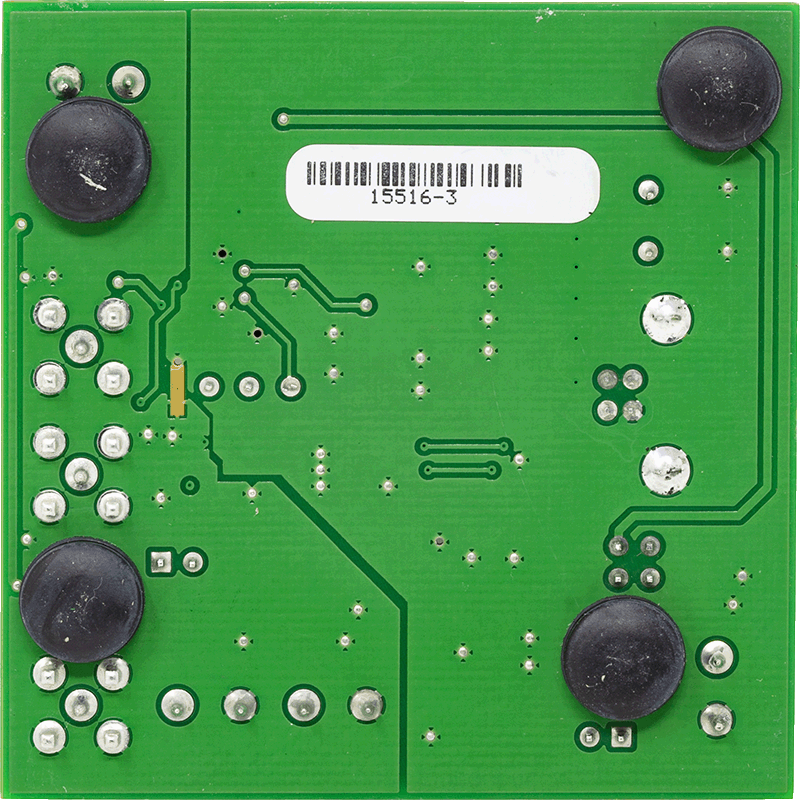

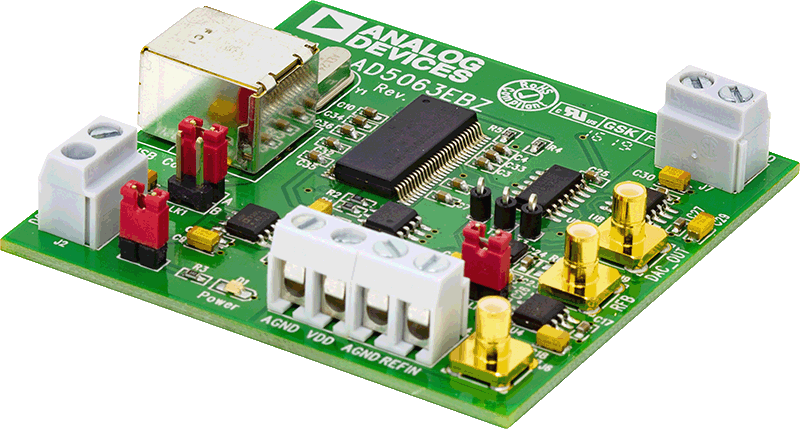

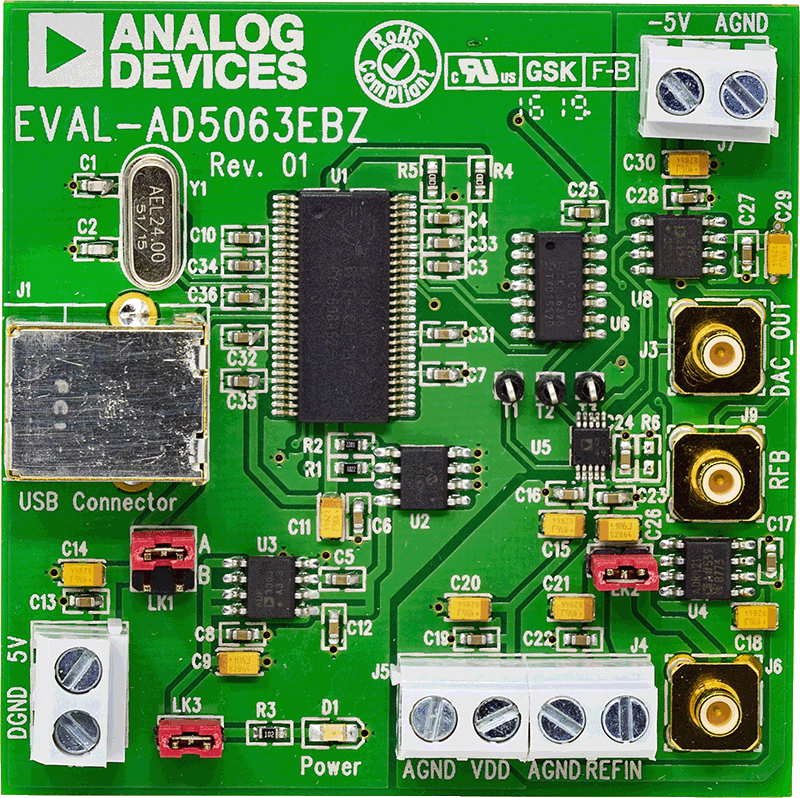

AD5063 評価用ボード
