HMC560A
新規設計に推奨22GHz~38GHz、GaAs MMICダブル・バランスド・ミキサー
- 製品モデル
- 4
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- 変換損失
- 24GHz~29GHzで9dB(代表値)
- 29GHz~38GHzで11dB(代表値)
- LO/RF絶縁
- 24GHz~29GHzで40dB(代表値)
- 29GHz~38GHzで38dB(代表値)
- LO/IF絶縁
- 24GHz~29GHzで27dB(代表値)
- 29GHz~38GHzで44dB(代表値)
- RF/IF絶縁
- 24GHz~29GHzで20dB(代表値)
- 29GHz~38GHzで28dB(代表値)
- 入力IP3
- 24GHz~29GHzで18dBm(代表値)
- 29GHz~38GHzで19dBm(代表値)
- IF帯域幅:DC~18GHz
- パッシブ、DCバイアス不要

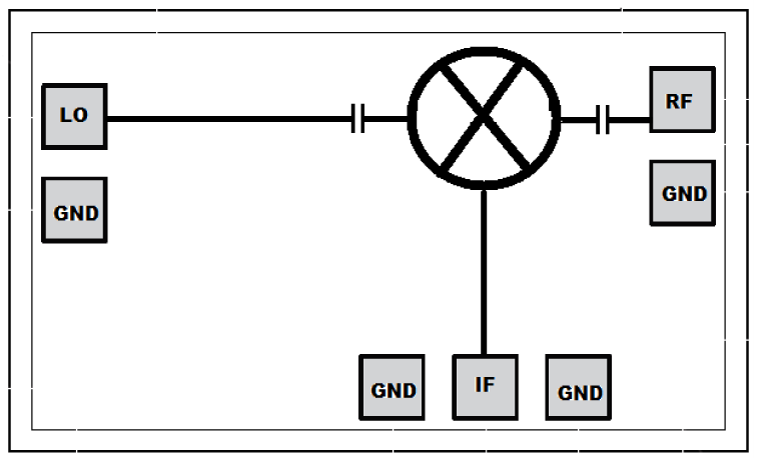

HMC560Aチップはガリウム・ヒ素(GaAs)モノリシック・マイクロ波集積回路(MMIC)のダブル・バランスド・ミキサーで、小さなチップ面積に収められ、24GHz~38GHzのアップコンバータまたはダウンコンバータとして使用することができます。このミキサーは、外付け部品やマッチング回路が不要です。
HMC560Aはバラン構造が最適化されているため、局部発振器(LO)~RF、およびLO~中間周波数(IF)で優れた抑圧特性が得られ、それぞれ40dBおよび44dBで動作します。ミキサーは9dBm~15dBmのLO振幅で動作します。
アプリケーション
- ポイントtoポイント無線
- ポイントtoマルチポイント無線および超小型地球局(VSAT)無線
- 試験装置およびセンサー
- 防衛用
ドキュメント
データシート 4
製品選択ガイド 1

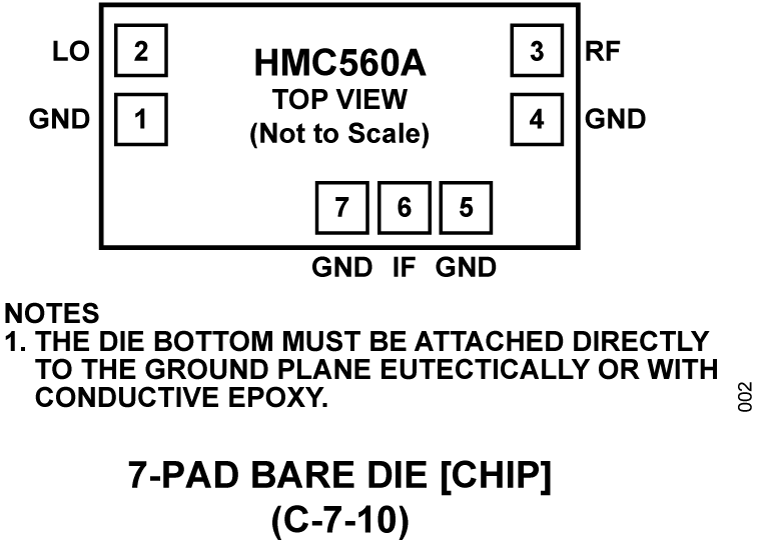

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
HMC560A | CHIPS OR DIE | ||
HMC560A-SX | CHIPS OR DIE | ||
HMC560ALM3 | 6-Lead LGA_CAV (5.08mm x 5.08mm) | ||
HMC560ALM3TR | 6-Lead LGA_CAV (5.08mm x 5.08mm) |
これは最新改訂バージョンのデータシートです。
