ADAQ4216

新規設計に推奨

16-Bit, 2MSPS, μModule Data-Acquisition Solution

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
最低価格：$31.00
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Highly performance
    • Throughput: 2MSPS, no latency
    • INL: ±3ppm maximum from −40°C to 105°C
    • Total system dynamic range: 123dB typical
    • SNR: 97.5dBFS typical, THD: −122dBc typical
    • Offset error drift: +5.05μV/°C maximum
    • Gain error drift: +1.17ppm/°C maximum
  • Ease of use features reduce system complexity
    • Second-order, 270kHz anti-aliasing filter
    • High-Z PGIA gain options: 1/3, 5/9, 20/9, 20/3
    • Flexible external reference voltage: 4.096V or 5V
    • Differential input voltage ranges, ±REFIN/Gain: ±15V, ±9V, ±2.25V, ±0.75V
    • Wide input common-mode voltage range: −8V to +10V
    • Low input bias current: −30pA typical
  • High density solution reduces system footprint
    • 14mm x 9mm, 0.8mm pitch, 178-ball CSP BGA
    • 4× footprint reduction vs. equivalent discrete solution
    • On-board reference buffer with an internal VCM generation
  • Total power dissipation: 445mW typical at 2MSPS
  • Flexi-SPI digital interface
    • 1, 2, or 4 SDO lanes allows slower SCK
    • Echo clock mode simplifies use of digital isolator
    • Compatible with 1.2V to 1.8V logic
    • PGIA gain control (A0, A1) interface
    • Extended sample resolution to 30-bits
    • Overrange and synchronization bits
ADAQ4216
16-Bit, 2MSPS, μModule Data-Acquisition Solution

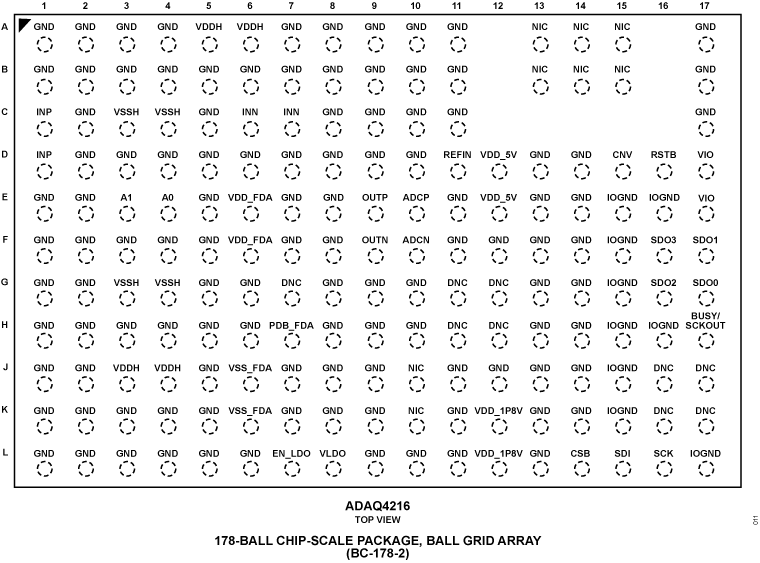

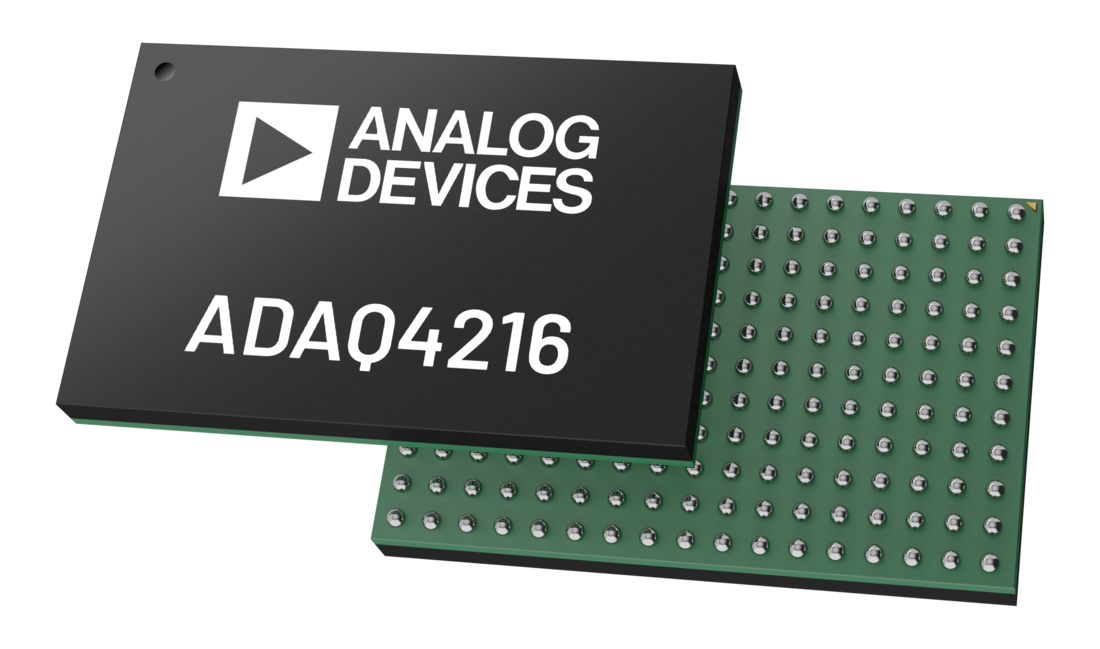

ADAQ4216 Functional Block Diagram ADAQ4216 Pin Configuration ADAQ4216 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 3

ツールおよびシミュレーション

LTspice 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADAQ4216-FMCZ

Evaluating the ADAQ4216 16-Bit, 2MSPS, μModule Data-Acquisition Solution

今すぐ購入 詳細を表示

機能と利点

  • Evaluation board for the ADAQ4216
  • On-board voltage reference and complete power solution
  • On-board clock source and level translators
  • ACE software for configuration and data analysis (time and frequency domain)
  • FMC-LPC system board connector Zedboard compatible

製品詳細

The EVAL-ADAQ4216-FMCZ board enables quick and easy performance evaluation of the ADAQ4216, a 16-bit, 2MSPS μModule® data-acquisition system in package (SiP) solution. The ADAQ4216 combines critical passive components and signal processing blocks necessary for optimum precision performance:

  • A 16-bit, 2MSPS, successive approximation register (SAR) analog- to-digital converter (ADC)
  • A low-noise, high-bandwidth programmable instrumentation amplifier
  • A second-order anti-aliasing filter
  • A low-noise, low-distortion, high-bandwidth ADC driver
  • A 1.8V low dropout (LDO) regulator

The EVAL-ADAQ4216-FMCZ board can be directly interfaced with Digilent Zedboard by a 160-pin FMC connector, as shown in Figure 1 in the data sheet. The EVAL-ADAQ4216-FMCZ board has the necessary support circuitry for the operation and control of the ADAQ4216.

Full specifications on the ADAQ4216 are available in the ADAQ4216 data sheet available from Analog Devices, Inc., and must be consulted with this user guide when using the EVA-LADAQ4216- FMCZ board.
EVAL-ADAQ4216-FMCZ
Evaluating the ADAQ4216 16-Bit, 2MSPS, μModule Data-Acquisition Solution

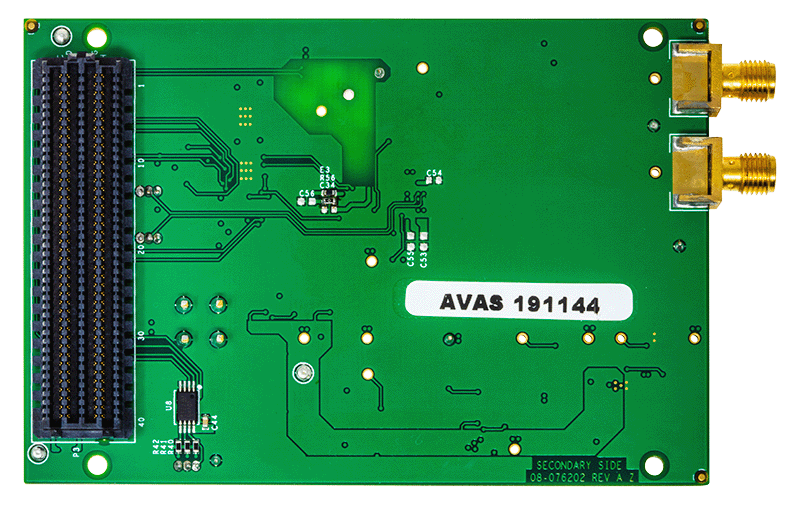

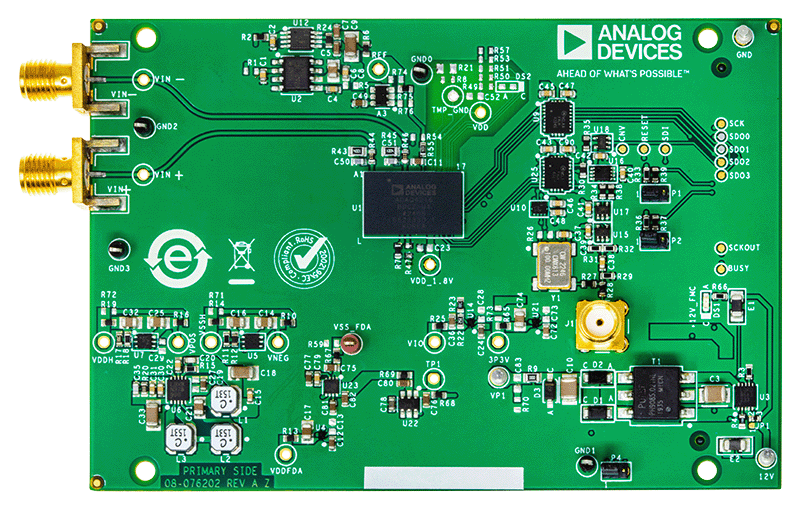

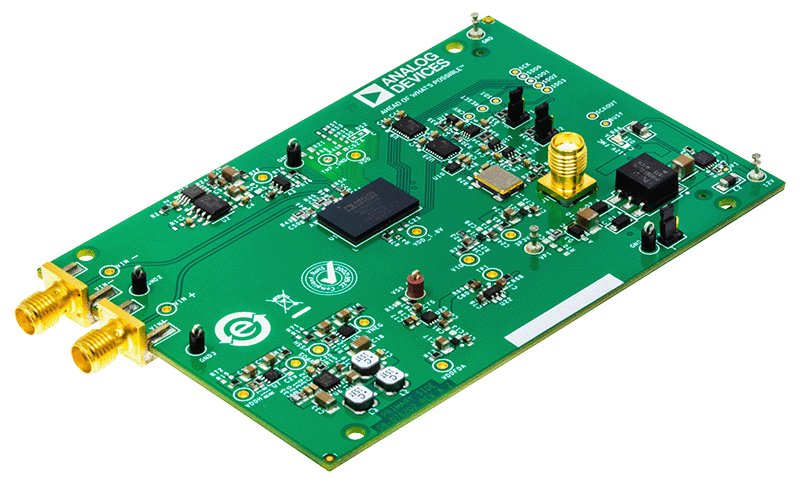

EVAL-ADAQ4216 Board Photo Angle View EVAL-ADAQ4216 Board Photo Top View EVAL-ADAQ4216 Board Photo Bottom View
