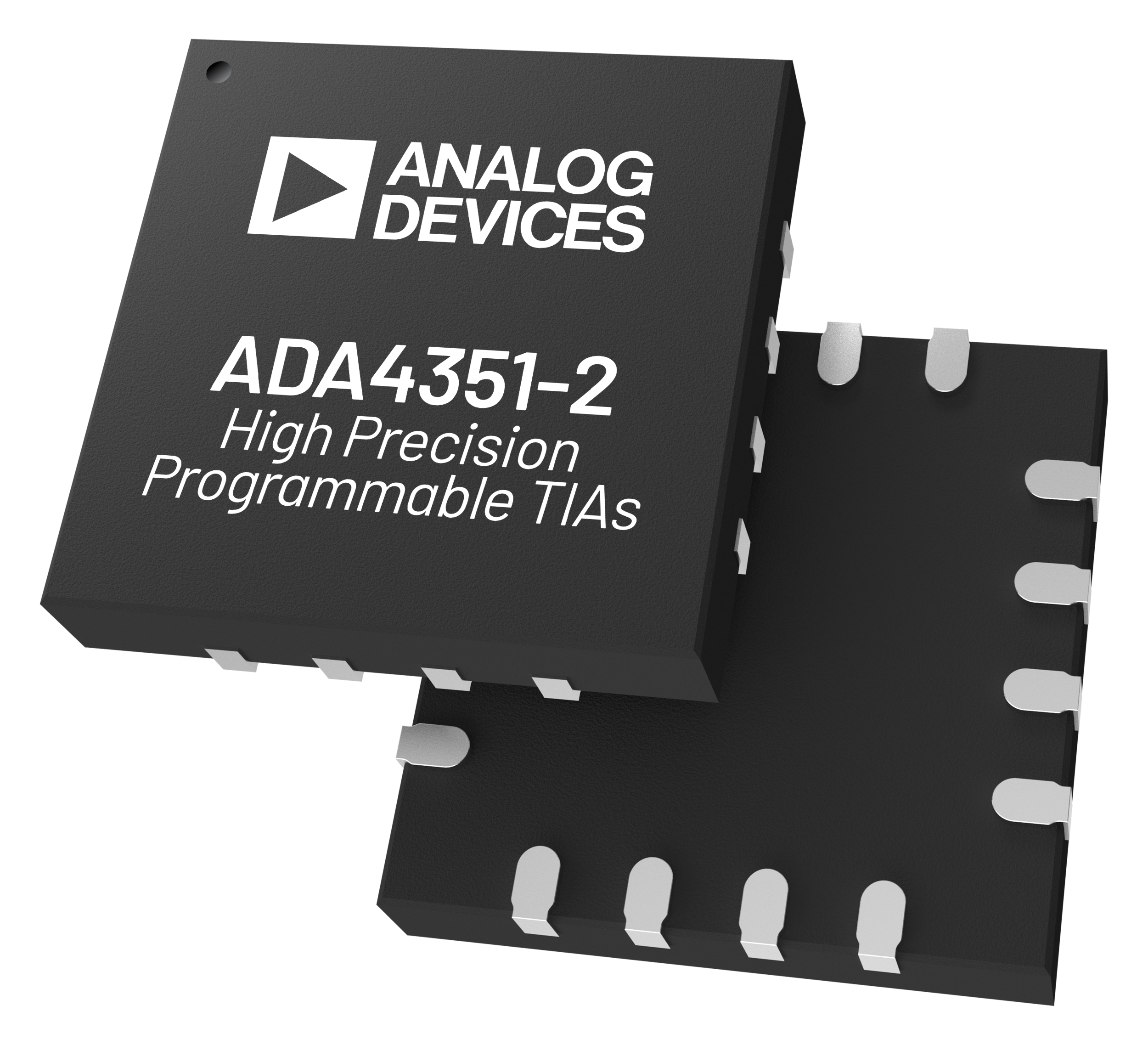

ADA4351-2

新規設計に推奨

コンパクトなデュアル・チャンネル、高精度プログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）

チャンネルごとに2つの外部ゲイン設定がある、コンパクトなデュアル・チャンネル、高精度プログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）

データシート (Rev. 0)

製品セレクション・テーブル

製品モデル: 3
1Ku当たりの価格: 最低価格：$3.55

Viewing:

製品の詳細

小型でデュアル・チャンネルの完全なPGTIAおよびAFEソリューション
小型パッケージ：3mm × 3mmの16ピンLFCSP
内蔵スイッチ（チャンネルごとに2つの外部ゲイン）
ピコアンペアからミリアンペアまでの広い入力電流ダイナミック・レンジ
優れたDC精度
- 低オフセット電圧：±100μV（最大値）、25°C
- オフセット電圧の低ドリフト：±0.85μV/°C（最大値）、−40°C～+125°C
- 低入力バイアス電流：±9pA（最大値）、25°C
- 低スイッチ・オフ・リーク電流：±90pA（最大値）、−40°C～+125°C

新しいアーキテクチャを組み込むことで、スイッチ抵抗によるゲイン誤差を排除
単電源動作：+2.7V～+5.5V（両電源動作：±1.85V～±2.75V）
広いゲイン帯域幅積（GB積）：8.5MHz
広い動作温度範囲：−40°C～+125°C

製品モデル: 3
1Ku当たりの価格: 最低価格：$3.55

ドキュメント

データシート 2

ADA4351-2: Compact, Dual-Channel, Precision, Programmable Gain Transimpedance Amplifier (PGTIA) Data Sheet (Rev.0) 10/20/2023

ADA4351-2: 小型、デュアルチャンネル、高精度のプログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）データシート (Rev.0) 10/20/2023

ユーザ・ガイド 1

UG-2159: Evaluating the ADA4351-2 Compact, Dual-Channel, Precision, Programmable Gain Transimpedance Amplifier (PGTIA) (Rev.0) 10/20/2023

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADA4351-2ACPZ	16-Lead LFCSP (3mm x 3mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4351-2ACPZ-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4351-2ACPZ-RL	16-Lead LFCSP (3mm x 3mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
LDOプラス 2
LT3042	新規設計に推奨	20V、200mA、超低ノイズ、超高PSRRのRFリニア・レギュレータ
LT3097	新規設計に推奨	デュアル500mA、正／負、超低ノイズ、超高PSRR低ドロップアウト・リニア電圧レギュレータ
パワー・スイッチ内蔵型降圧レギュレータ 1
MAX17570	新規設計に推奨	4.5V～60V、300mA、超小型、高効率の同期整流式降圧DC/DCコンバータ
高入力電圧降圧レギュレータ 1
LT8618 LT8618-3.3		高効率65V/100mA同期降圧

正電圧のリニア電圧レギュレータ（LDO） 2
ADP7112	新規設計に推奨	LDOリニア・レギュレータ、20V、200mA、ローノイズ、CMOS
ADP7118	新規設計に推奨	20V、200mA、低ノイズ、CMOS LDOリニア電圧レギュレータ

製品モデル	製品ライフサイクル	詳細
ADA4352-2	新規設計に推奨	Dual-Channel, Precision, Programmable Gain Transimpedance Amplifier (PGTIA) with Integrated Gain Resistors
ADA4350	新規設計に推奨	FET入力アナログ・フロントエンド、ADC駆動用アンプ内蔵

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

ADA4351

Photodiode Circuit Design Wizard

ツールを開く

SPICEモデル 1

ADA4351-2 SPICE Model

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

コンパクトなデュアル・チャンネル、高精度プログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）ADA4351-2の性能評価

今すぐ購入詳細を表示

機能と利点

ADA4351-2（デュアル・チャンネル、PGTIA、3mm × 3mm、16ピンLFCSP、露出パッドなし）のフル機能評価用ボード
プロトタイプを素早く構築可能
ユーザ定義の回路構成に対する備え（フォト・ダイオード用の準備など）
テスト機器との簡単な接続のためのエッジマウントSMAコネクタとテスト・ポイントが利用可能

製品詳細

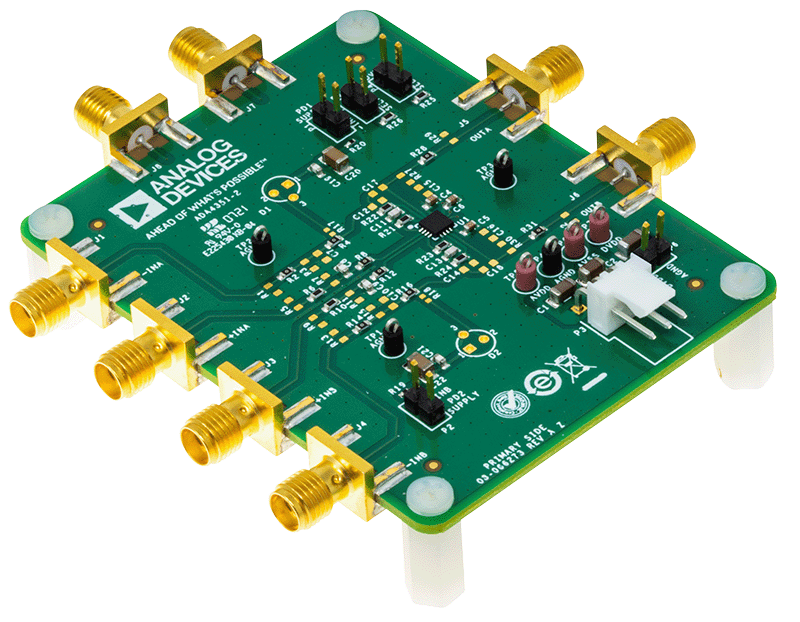

EVAL-ADA4351-2EBZ評価用ボードは、ADA4351-2を評価できるように設計されています。ADA4351-2は、2つのユーザ定義ゲイン状態を外付け抵抗で設定できる統合ゲイン・スイッチング・ネットワークを備えた2チャンネル・プログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）です。3mm × 3mm × 0.78mm、16ピン・リード・フレーム・チップ・スケール・パッケージ（LFCSP）で提供されます。

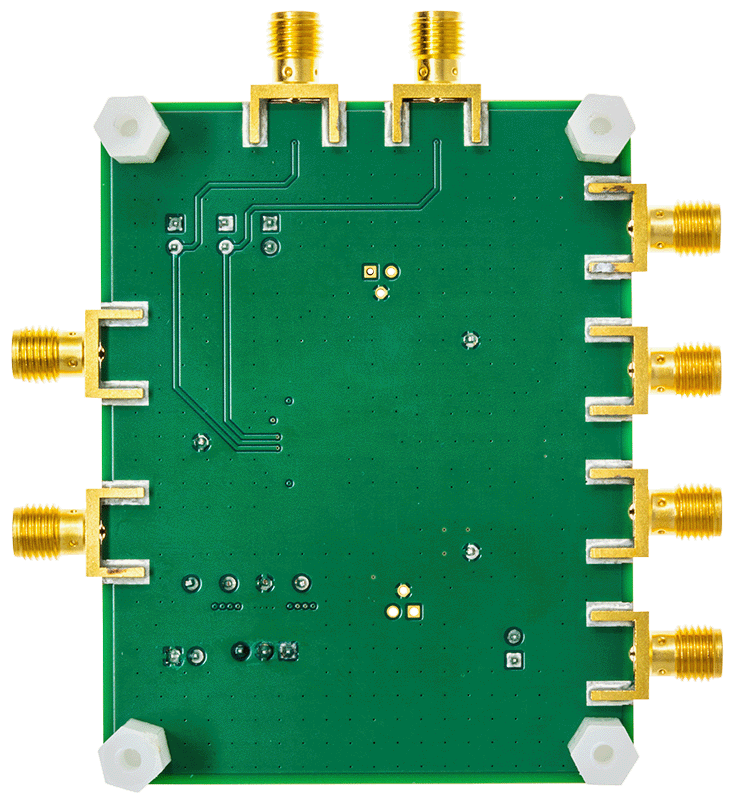

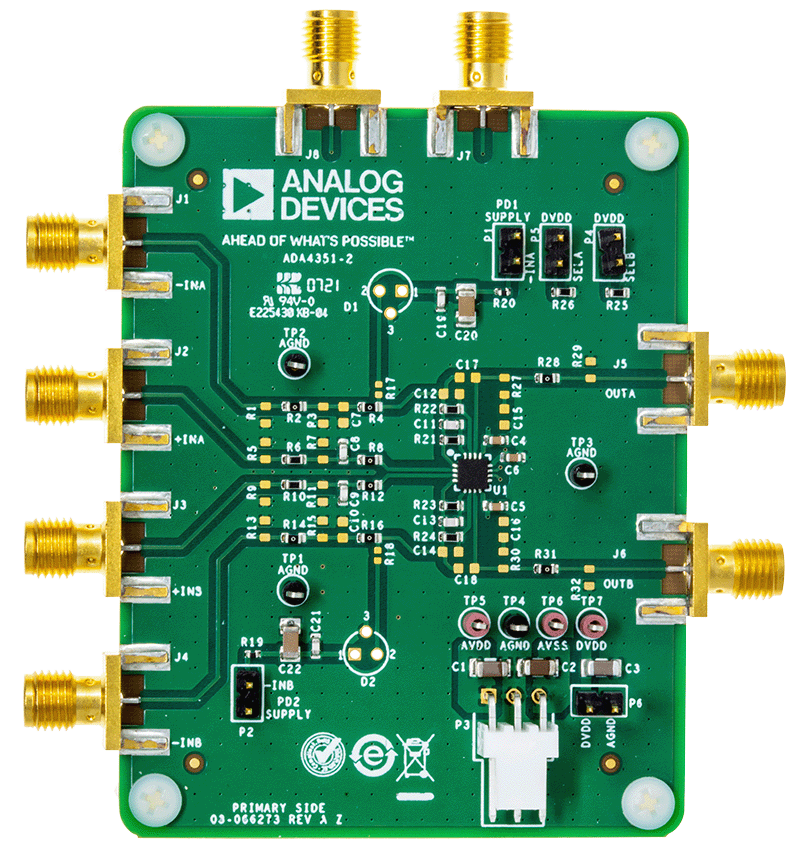

EVAL-ADA4351-2EBZは、寸法が2.9インチ x 2.25インチの4層プリント基板（PCB）です。ユーザ・ガイドの図1と図2は、それぞれEVAL-ADA4351-2EBZの上面図と底面図を示しています。EVAL-ADA4351-2EBZには、ボードを迅速かつ比較的簡単に実行して評価できるようにする主要なコンポーネントが搭載されています。また、EVAL-ADA4351-2EBZは、入力段および出力段に抵抗とコンデンサ用の空きスロットも備えているため、ローパス・フィルタ（LPF）や分圧器などユーザ定義の値を持つコンポーネントを取り付けて接続することができます。

EVAL-ADA4351-2EBZは、Subminiature Version A（SMA）メス・ソケット・エッジ・マウントを通じてアクセスでき、両方のチャンネルの入力と出力、およびゲイン・スイッチ制御ピンにテスト機器を直接接続できます。EVAL-ADA4351-2EBZには、各チャンネルに未実装のフォトダイオード・スロットも備えているため、迅速なプロトタイピングを行えます。

ADA4351-2の詳細については、ADA4351-2のデータシートを参照してください。EVAL-ADA4351-2EBZを使用する際は、このユーザ・ガイドと併せてADA4351-2のデータシートも参照してください。

資料

UG-2159: Evaluating the ADA4351-2 Compact, Dual-Channel, Precision, Programmable Gain Transimpedance Amplifier (PGTIA) (Rev.0)
1.22 M
