ADA4352-2

新規設計に推奨

Dual-Channel, Precision, Programmable Gain Transimpedance Amplifier (PGTIA) with Integrated Gain Resistors

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$4.17
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Small, dual-channel, complete PGTIA and AFE solution
    • Small size package: 16-lead LFCSP, 3 mm × 3 mm
    • Integrated four internal gains per channel
    • Range 0, internal RF = 315 Ω
    • Range 1, internal RF = 3.5 kΩ
    • Range 2, internal RF = 40.2 kΩ
    • Range 3, internal RF = 450 kΩ
  • Wide input current dynamic ranges from 100 picoamps to milliamps
  • Excellent DC precision
    • Low offset voltage: ±100 μV maximum, 25°C
    • Low offset voltage drift: ±0.85 μV/°C maximum, −40°C to +125°C
    • Low switch integrated switch impedance 19Ω maximum, −40°C to +125°C
  • Excellent dynamic performance
    • Range 0 settling time 1 µs
    • Range 1 settling time 2 µs
    • Range 2 settling time 5 µs
    • Range 3 settling time 10 µs
  • Kelvin-connected architecture eliminates gain error due to switch resistance over temperature.
  • Single-supply operation: +2.7 V to +5.5 V (dual-supply operation: ±1.85 V to ±2.75 V)
  • Wide gain bandwidth product: 8.5 MHz
  • Wide operating temperature range: −40°C to +125°C
ADA4352-2
Dual-Channel, Precision, Programmable Gain Transimpedance Amplifier (PGTIA) with Integrated Gain Resistors
ADA4352-2 Chip Image ADA4352-2 Functional Block Diagram ADA4352-2 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADA4351-2
新規設計に推奨 コンパクトなデュアル・チャンネル、高精度プログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADA4352-2EBZ

ADA4352-2評価用ボードのユーザ・ガイド

今すぐ購入 詳細を表示

機能と利点

  • ADA4352-2（3mm x 3mmの16ピンLFCSPパッケージに収められた小型、デュアル・チャンネルの完全なPGTIAおよびAFEソリューション）のフル機能評価用ボード
  • 迅速なプロトタイピングが可能
  • 2ピン・ヘッダーまたはSMAコネクタ経由でPGTIAロジック制御に対応
  • ユーザ定義の回路構成に対応（フォトダイオード用の準備など）
  • テスト機器と簡単に接続するためのエッジマウントSMAコネクタとテスト・ポイントを装備

製品詳細

EVAL-ADA4352-2EBZは、ADA4352-2を評価できるように設計されています。ADA4352-2は3mm x 3mm x 0.75 mmの16ピン・リード・フレーム・チップ・スケール・パッケージ（LFCSP）に収められた小型、モノリシック、デュアル・チャンネル、高精度のプログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）であり、各チャンネルに4つの電流／電圧ゲイン選択機能を備え、2つのロジック・ピンでチャンネルごとにゲインを設定できます。

EVAL-ADA4352-2EBZは、寸法が2.9インチx 2.25インチの4層プリント回路基板です。図1と図2は、この基板の前面と背面を示しています。この評価用ボードには、ボードを迅速かつ簡単に実行して評価するための主要部品が搭載されています。また、入力段および出力段に抵抗／コンデンサ設置用の空き領域も備えているため、ローパス・フィルタや分圧器など、ユーザ定義の値を持つ部品を回路に取り付けることができます。

この評価用ボードはSMAメス・ソケット・エッジ・マウントを介してアクセス可能で、両方のチャンネルの入力と出力、およびゲイン・スイッチ制御ピンにテスト機器を直接接続できます。また、各チャンネルに未実装のフォトダイオード・スロットも備えているため、迅速なプロトタイピングが可能です。
EVAL-ADA4352-2EBZ
ADA4352-2評価用ボードのユーザ・ガイド

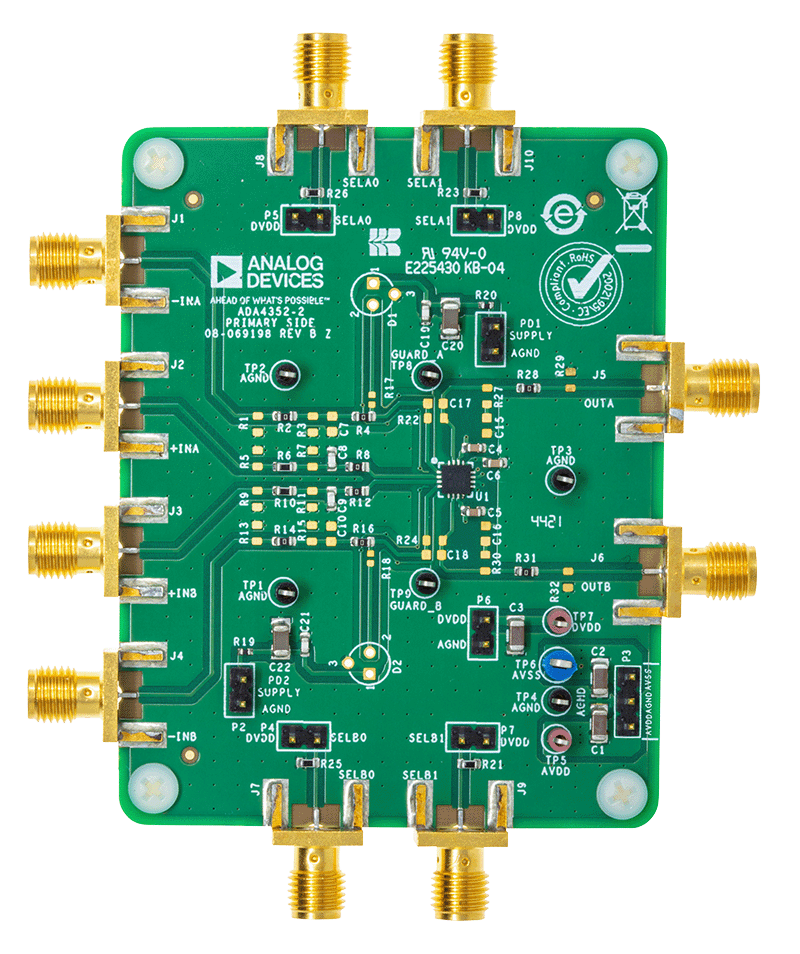

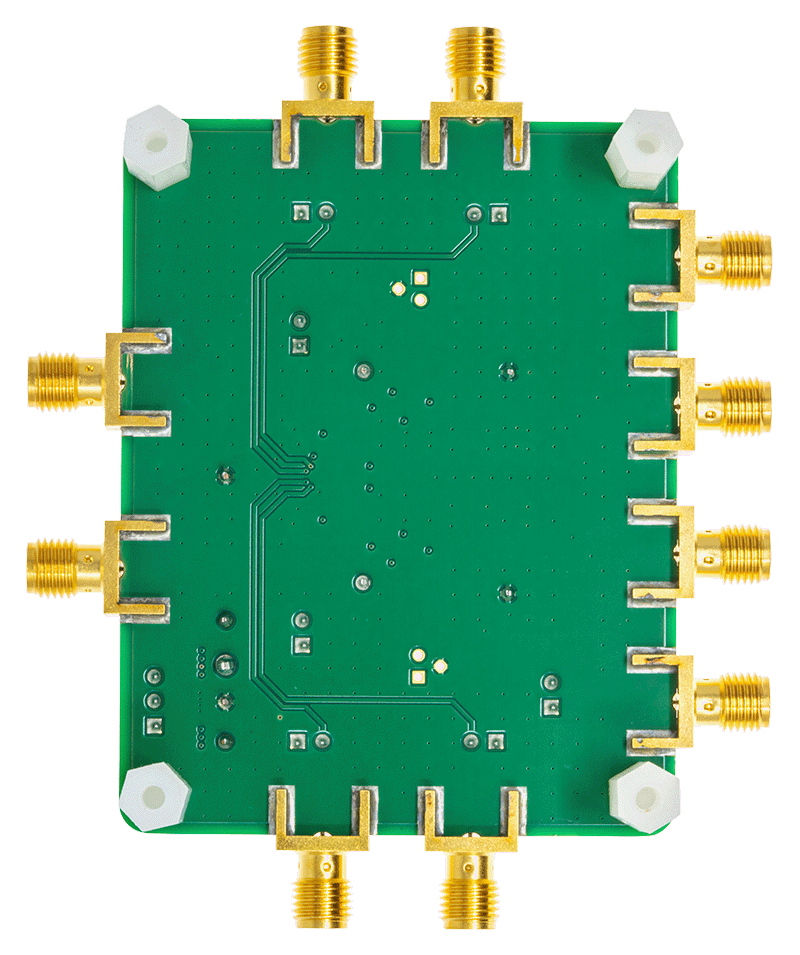

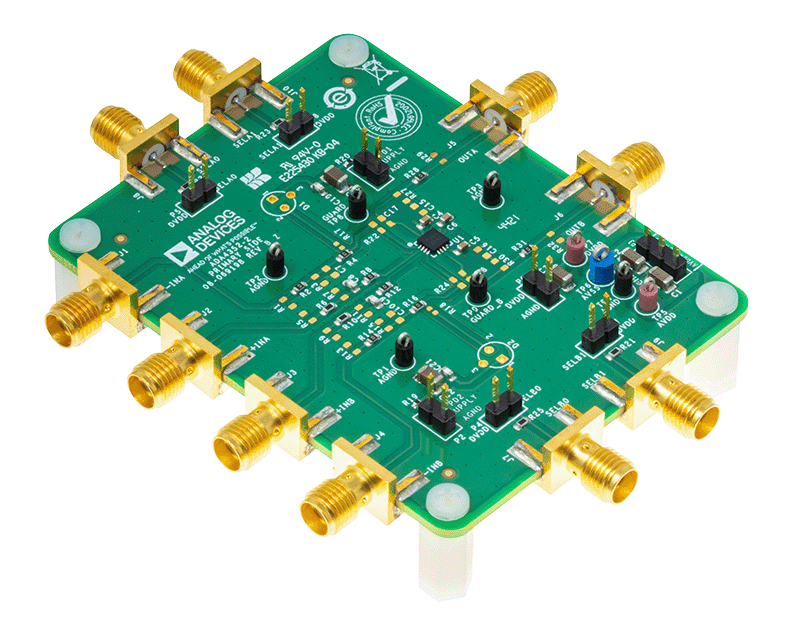

EVAL-ADA4352-2 Board Photo Angle View EVAL-ADA4352-2 Board Photo Top View EVAL-ADA4352-2 Board Photo Bottom View
