AD5679

製造中

2ppm/°C電圧リファレンス温度係数、SPIインターフェースを備えた16チャンネル、12/16ビットnanoDAC+

データシート (Rev. B) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$20.72
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高性能
    • 高い相対精度（INL）：±16ビットで最大4LSB（AD5679/AD5679R）
    • 総合未調整誤差：FSRの±0.14%（最大値）
    • オフセット誤差：±1.5mV（最大値）
    • ゲイン誤差：FSRの±0.06%（最大値）
    • 低ドリフト2.5V電圧リファレンス温度係数：2ppm/°C（代表値）
    • 40mA短絡電流
  • 広い動作範囲
    • 温度範囲：−40°C〜+125°C
    • 電源電圧範囲：2.7V～5.5V
  • 簡略化した実装
    • 1または2のゲインを選択可能（GAINピン）
    • 1.8Vロジックとの互換性あり
  • リードバックまたはデイジーチェーンを備えた50MHzシリアル・ペリフェラル・インターフェース（SPI）
  • 28ピン、4mm × 4mm、RoHS準拠LFCSP
AD5679
2ppm/°C電圧リファレンス温度係数、SPIインターフェースを備えた16チャンネル、12/16ビットnanoDAC+
AD5674-5674R-5679-5679R Functional Block Diagram AD5674-5674R-5679-5679R Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • AD5679R

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5679R

AD5679R/AD5679/AD5674R/AD5674評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • AD5679R用のフル機能評価用ボード
  • さまざまなリンク・オプション
  • アナログ・デバイセズのSDPボードと組み合わせてのPC制御

製品詳細

このユーザ・ガイドでは、AD5679R 16ビット、16チャンネル、電圧出力、D/Aコンバータ（DAC）向けのEVAL-AD5679RSDZの動作について詳しく説明します。

EVAL-AD5679RSDZを使用すると、AD5679R回路をすばやくプロトタイプし、設計時間を短縮できます。AD5679R は2.7 V～5.5 Vの単電源範囲で動作します。AD5679Rには内部2.5Vリファレンスが組み込まれていて、2.5V または5 Vの出力電圧を提供します。

EVAL-AD5679RSDZは、システム・デモンストレーション・プラットフォーム（SDP-B）ボードを介してPCのUSBポートにインターフェースします。分析制御評価（ACE）ソフトウェアは、EVAL-AD5679RSDZ製品ページからダウンロードでき、評価用ボードで使用して、AD5679Rをプログラムできます。ペリフェラル・モジュール・インターフェース（PMOD）接続を使用すると、SDPボードがなくても、マイクロコントローラーを評価用ボードに接続することもできます。PMOD接続を介してマイクロコントローラを使用するときには、SDPボードを切断する必要があり、ACEソフトウェアを操作できません。

EVAL-AD5679RSDZは、アナログ・デバイセズのSDP-Bボードと互換性があります。このボードは、評価用ボードとは別に購入できます。EVAL-AD5679RSDZおよびSDP-Bコントローラ・ボード間の代表的な接続例を図1に示します。

詳細については、AD5679Rのデータシートを参照してください。EVAL-AD5679RSDZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。

EVAL-AD5679RSDZは、AD5674/AD5674R/AD5679/AD5679Rの全モデルと互換性があります。
EVAL-AD5679R
AD5679R/AD5679/AD5674R/AD5674評価用ボード

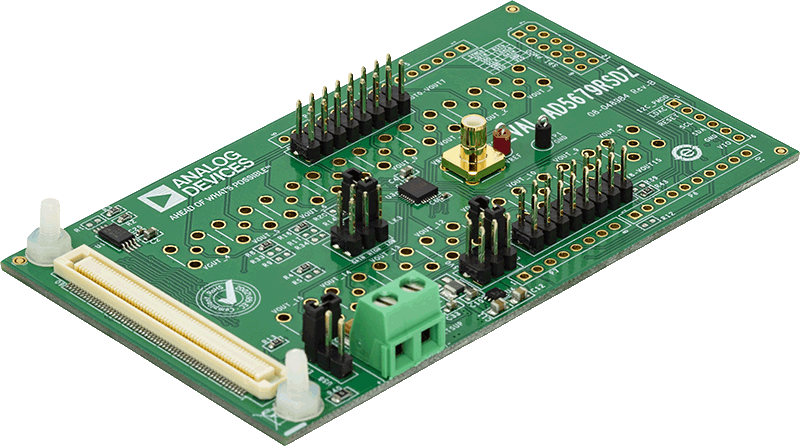

AD5679R Evaluation Board AD5679R Evaluation Board AD5679R Evaluation Board
