非常に確定的な低遅延リアルタイム・オーディオ処理性能を提供するADSP-2156x SHARC製品ファミリ

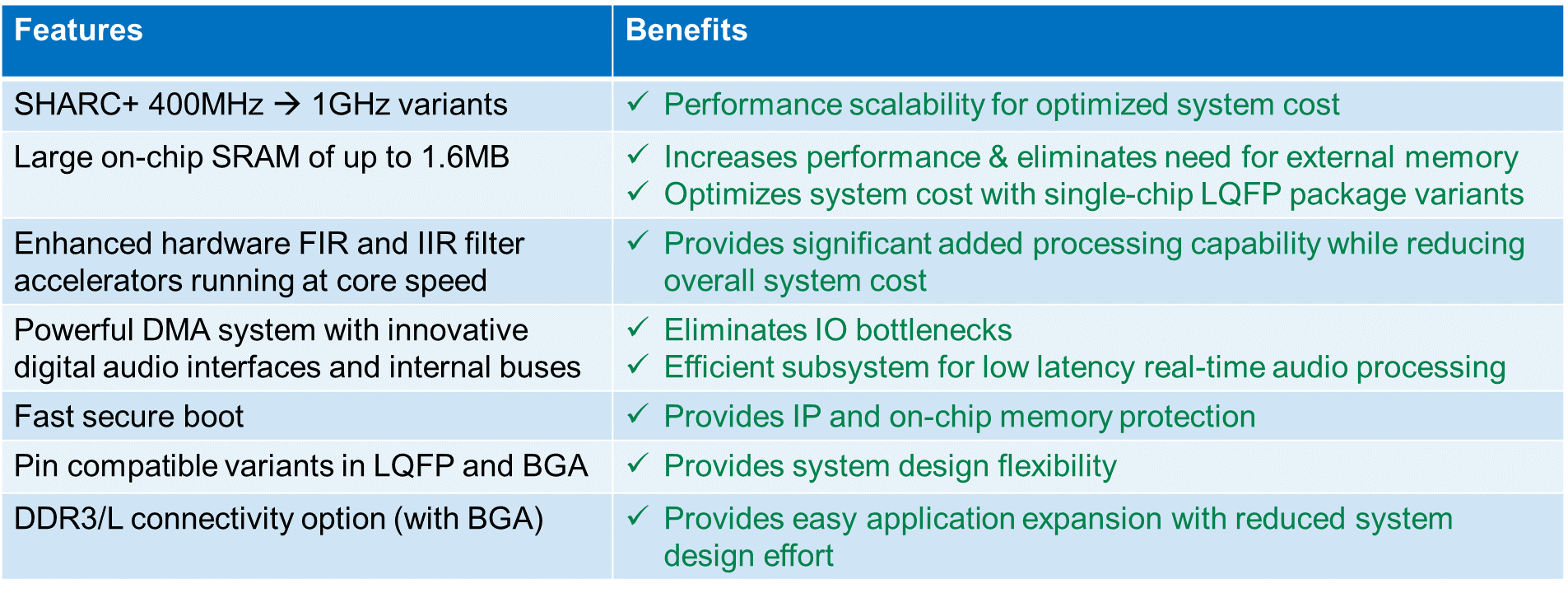

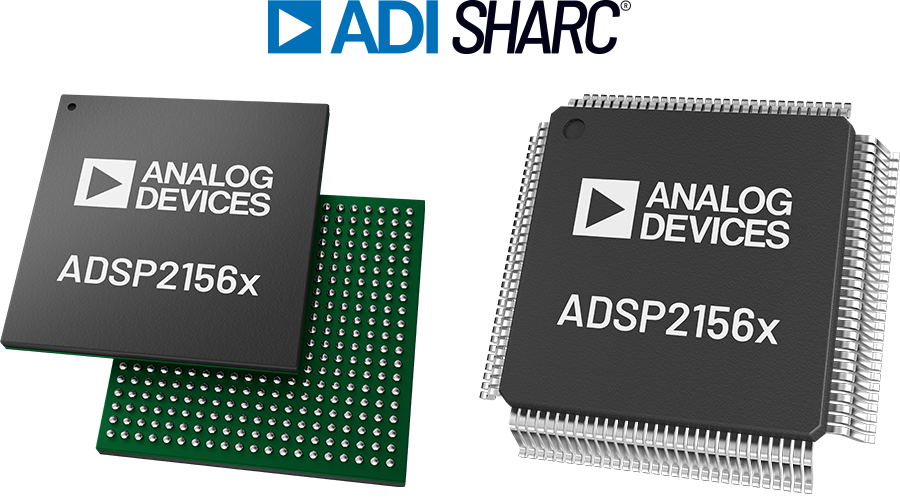

最大1GHzの動作速度を誇るADSP-2156xプロセッサは、SHARC^® ファミリの製品です。ADSP-2156xプロセッサは、SHARC+^® シングル・コアをベースとしています。ADSP-2156x SHARCプロセッサは、アナログ・デバイセズのスーパー・ハーバード・アーキテクチャを特長とするデジタル・シグナル・プロセッサ（DSP）のSIMD SHARCファミリの製品です。これらの32ビット／40ビット／64ビット浮動小数点演算プロセッサは、高性能オーディオ／浮動小数点演算アプリケーション用に最適化され、大容量オンチップ・スタティック・ランダム・アクセス・メモリ（SRAM）、入出力（I/O）ボトルネックを解消する複数の内部バス、および革新的なデジタル・オーディオ・インターフェース（DAI）を内蔵しています。SHARC+コアには、以前のSHARC製品との命令セット互換性は維持しつつ、キャッシュの強化と分岐予測が新しく追加されています。

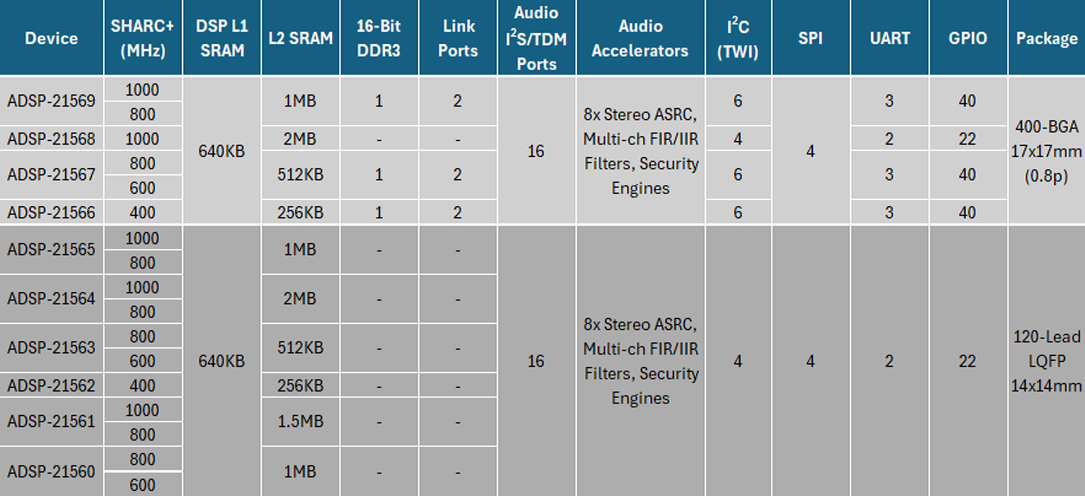

業界をリードする豊富なシステム・ペリフェラルとメモリ（データシートの表1を参照）を内蔵したSHARC+プロセッサは、RISC（縮小命令セット・コンピューティング）と同様のプログラマビリティ、マルチメディア・サポート、および最先端の信号処理を1つの統合パッケージで必要とするアプリケーションに最適なプラットフォームです。これらのアプリケーションは、オートモーティブ、プロ向けオーディオ、高い浮動小数点演算性能が求められる産業用アプリケーションなど、幅広い市場を対象としています。

アプリケーション

• オートモーティブ：
  • オーディオ・アンプ、ヘッド・ユニット、ANC/RNC、リア・シート・エンターテインメント、デジタルコックピット、ADAS
• コンスーマおよびプロフェッショナル向けオーディオ：
  • スピーカー、サウンドバー、AVR、会議システム、ミキシング・コンソール、マイクロホンアレイ、ヘッドホン​

最大1GHzの動作速度を誇るADSP-2156xプロセッサは、SHARC^®ファミリの製品です。ADSP-2156xプロセッサは、SHARC+^®シングル・コアをベースとしています。ADSP-2156x SHARCプロセッサは、アナログ・デバイセズのスーパー・ハーバード・アーキテクチャを特長とするデジタル・シグナル・プロセッサ（DSP）のSIMD SHARCファミリの製品です。これらの32ビット／40ビット／64ビット浮動小数点演算プロセッサは、高性能オーディオ／浮動小数点演算アプリケーション用に最適化され、大容量オンチップ・スタティック・ランダム・アクセス・メモリ（SRAM）、入出力（I/O）ボトルネックを解消する複数の内部バス、および革新的なデジタル・オーディオ・インターフェース（DAI）を内蔵しています。SHARC+コアには、以前のSHARC製品との命令セット互換性は維持しつつ、キャッシュの強化と分岐予測が新しく追加されています。

業界をリードする豊富なシステム・ペリフェラルとメモリ（データシートの表1を参照）を内蔵したSHARC+プロセッサは、縮小命令セット・コンピューティング（RISC）と同様のプログラマビリティ、マルチメディア・サポート、および最先端の信号処理を1つの統合パッケージで必要とするアプリケーションに最適なプラットフォームです。これらのアプリケーションは、オートモーティブ、プロフェッショナル向けオーディオ、高い浮動小数点演算性能が求められる産業用アプリケーションなど、幅広い市場を対象としています。

アプリケーション

• オートモーティブ：
  • オーディオ・アンプ、ヘッド・ユニット、ANC/RNC、リア・シート・エンターテインメント、デジタル・コックピット、ADAS
• コンスーマおよびプロフェッショナル向けオーディオ：
  • スピーカ、サウンド・バー、AVR、会議システム、ミキシング・コンソール、マイクロフォン・アレイ、ヘッドフォン

Reaching speeds of up to 933 MHz, the ADSP-21568 processors are members of the SHARC® family of products. These processors offer a cost-reduced pin- and code-compatible option to the ADSP-21566/ADSP-21567/ADSP-21569 processors, while offering double the L2 memory (2MB) and supporting the peripheral functions of the ADSP-21562/ADSP-21563/ADSP-21565 LQFP package products.

The processors are members of the SIMD SHARC family of digital signal processors (DSPs) that feature Analog Devices, Inc., Super Harvard Architecture. These 32-bit/40-bit/64-bit floating-point processors are optimized for high performance audio/floating-point applications with large on-chip static random-access memory (SRAM), multiple internal buses that eliminate input/output (I/O) bottlenecks, and innovative digital audio interfaces (DAI). Additions to the SHARC+ core include cache enhancements and branch prediction, while maintaining instruction set compatibility to previous SHARC products.

By integrating a rich set of industry-leading system peripherals and memory, the SHARC+ processor is the platform of choice for applications that require programmability similar to reduced instruction set computing (RISC), multimedia support, and leading edge signal processing in one integrated package. These applications span a wide array of markets, including automotive, professional audio, and industrial-based applications that require high floating-point performance.

APPLICATIONS

• Automotive:
  • audio amplifier, head unit, ANC/RNC, rear seat entertainment, digital cockpit, ADAS
• Consumer & Professional Audio:
  • speakers, sound bars, AVRs, conferencing systems, mixing consoles, microphone arrays, headphones

Reaching speeds of up to 933 MHz, the ADSP-21560/ADSP-21561/ADSP-21564 processors are members of the SHARC^® family of products. These processors offer a cost-reduced pin- and code-compatible option to the ADSP-21562/ADSP-21563/ADSP-21565 processors, while offering increased L2 memory (up to 2MB).

The processors are members of the SIMD SHARC family of digital signal processors (DSPs) that feature Analog Devices, Inc., Super Harvard Architecture. These 32-bit/40-bit/64-bit floating-point processors are optimized for high performance audio/floating-point applications with large on-chip static random-access memory (SRAM), multiple internal buses that eliminate input/output (I/O) bottlenecks, and innovative digital audio interfaces (DAI). Additions to the SHARC+ core include cache enhancements and branch prediction, while maintaining instruction set compatibility to previous SHARC products.

By integrating a rich set of industry-leading system peripherals and memory, the SHARC+ processor is the platform of choice for applications that require programmability similar to reduced instruction set computing (RISC), multimedia support, and leading edge signal processing in one integrated package. These applications span a wide array of markets, including automotive, professional audio, and industrial-based applications that require high floating-point performance.

APPLICATIONS

• Automotive:
  • audio amplifier, head unit, ANC/RNC, rear seat entertainment, digital cockpit, ADAS
• Consumer & Professional Audio:
  • speakers, sound bars, AVRs, conferencing systems, mixing consoles, microphone arrays, headphones

CrossCore Embedded Studioは、アナログ・デバイセズのBlackfin^®、SHARC^®、Arm^®の各プロセッサ・ファミリ向けに用意された、世界トップクラスの統合開発環境（IDE）です。このEclipse^™ベースのIDEは、アナログ・デバイセズの成熟した最新世代のコード作成ツールを採用しており、C/C++およびアセンブリ言語の編集、コード作成、デバッグを円滑にわかりやすくサポートします。

また、CrossCore Embedded Studioは、Blackfin開発者およびSHARC開発者に対し、ドライバ、サービス、アルゴリズム・ソフトウェア・モジュールについて高度に統合されたアドイン・サポートを提供します。そこには、オンチップおよびオフチップのペリフェラル、イーサネットおよびUSB用スタック、一般的なリアル・タイムのオペレーティング・システムやファイル・システムなどへのドライバ・サポートが含まれています。これによって、統合度の高いマルチコアの開発およびデバッグ・サポートを含む、使いやすい開発フレームワークがもたらされます。

FreeRTOSは、Real Time Engineers Ltdが提供する無償のスケーラブルなリアルタイム・オペレーティング・システムです。この製品によって、アナログ・デバイセズのADSP-BF7xx、ADSP-215xx、ADSP-SC5xx（ARM Cortex-A5およびSHARC+コア）プロセッサ・ファミリに対するサポートがFreeRTOS製品にも付加されます。

FreeRTOSは組み込みシステム用に開発された、メモリ消費の少ないオペレーティング・システムです。タイマー、イベント、ミューテックス、セマフォ・タスク、セマフォなどの多くの一般的なオペレーティング・システム・コンセプトをサポートします。これらはすべて動的または静的に作成できます。プリエンプティブまたは協調型に設定できるスケジューラがあり、オプションでタイム・スライシング機能が付属しています。

FreeRTOSは使用料が無料で、GPLライセンス不要で提供されています。

アナログ・デバイセズのプロセッサ向けFreeRTOSは、CrossCore Embedded Studioの開発環境でサポートされています。

アナログ・デバイセズのプロセッサ向けFreeRTOSには、ADSP-BF7xx、ADSP-215xx、ADSP-SC5xx（ARM Cortex-A5およびSHARC+コア）プロセッサ・ファミリをサポートするFreeRTOSコンテンツが追加されています。アナログ・デバイセズのプロセッサ向けFreeRTOSは、FreeRTOS製品の最上位にインストールされ、サポート対象ファミリの評価用ボードのための、すぐに使えるデモ例を備えています。

EV-21569-SOMを使用すると、ADSP-2156×ファミリ（ADSP-21562/21563/21565/21566/21567/21569）のSHARC+オーディオ・プロセッサの特性評価と迅速なプロトタイピングを低コストで行うことができます。このボードは設計におけるプロセッサ、メモリ、および電源部分の機能を備えており、使いやすいプラグ＆プレイ式のリファレンス・デザインを提供します。搭載されている3つのコネクタを使い分けてキャリア・ボード（EV-SOMCRR-EZKIT、EV-SOMCRR-EZLITE、またはカスタム・ボード）と接続することで、主要なインターフェースをすべて利用できます。

製品開発時の市場投入までの時間短縮を実現するには、EV-21569-SOMモジュールに加えてCrossCore^® Embedded Studio（CCES）開発ツールが必要です。開発環境は、次のような高度なアプリケーションのコード開発とデバッグを容易にします。

• C++、C、およびアセンブリで書かれたアプリケーション・プログラムの作成、コンパイル、アセンブル、およびリンク
• アプリケーション・プログラムのロード、実行、ステップ実行、一時停止、およびブレークポイントの設定
• データおよびプログラム・メモリの読出しと書込み
• コア・レジスタおよび周辺機器レジスタの読出しと書込み

アナログ・デバイセズのキャリア・ボードなしでEV-21569-SOMボードを使用する場合は、外部インサーキット・エミュレータ（ICE-1000またはICE-2000）をJTAGヘッダに接続する必要があります。

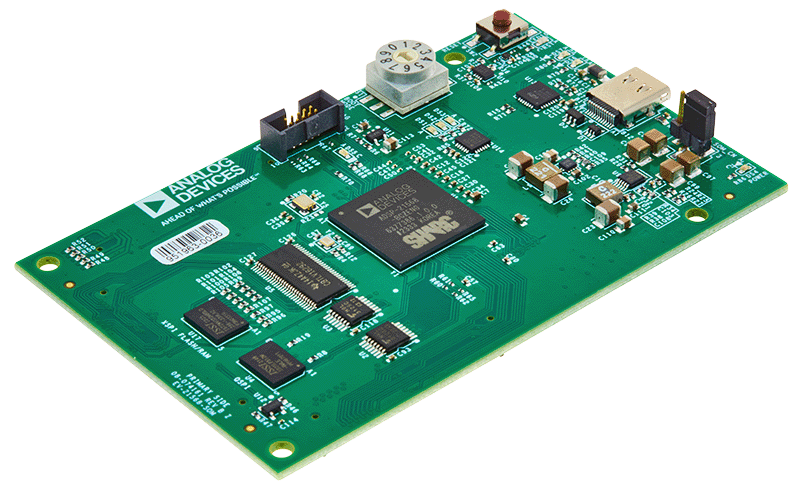

The EV-21568-SOM enables evaluation and rapid prototyping of designs featuring the ADSP-2156x Family (ADSP-21560/ADSP-21561/ADSP-21564/ADSP-21568) of SHARC+ audio processors. It provides an easy-to-use plug-n-play reference design with expansion capabilities to interface to custom hardware ahead of the release of the processor itself. When the EV-21568-SOM board is plugged into the EV-SOMCRR-EZLITE carrier board, the resulting EZ-KIT^® evaluation system can be used for fast and easy evaluation of the processor core and system peripherals/interfaces.

The EV-21568-SOM enables rapid prototyping for a wide range of applications, including immersive 3D sound and personal audio zones (PAZ), automotive active and road noise cancellation (ANC/RNC), voice-based user-interfaces and in-car communications (ICC), engine sound synthesis (ESS) and electric vehicle warning sound systems (EVWSS/AVAS). Additional applications include professional audio and soundbars / home AVRs (with 3D Object and Multi-Channel Audio) and enhanced conferencing systems. ADI offers several software modules (e.g., AEC/NR, microphone beamforming, pitch shifting, harmonic generators, wave players, etc.), as well as complete software solutions that can be licensed, where users can develop/evaluate their audio and voice processing applications. ADI also offers 3rd party surround sound solutions that can be licensed on ADI’s SHARC processor families. Please visit ADI’s Software Solutions page for more information.

The EV-21568-SOM module utilizes the CrossCore® Embedded Studio (CCES) development tools to enable developers to achieve faster time to market. The development environment aids advanced application code development and debug, such as:

• Create, compile, assemble, and link application programs written in C++, C, and assembly
• Load, run, step, halt, and set breakpoints in application programs
• Read and write data and program memory <li<></li<>
