集成电感的4.5V至60V、3A高效DC-DC降压电源模块

高度集成的DC-DC电源模块可简化设计并缩小解决方案尺寸

数据手册 (Rev. 2) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 降低设计复杂性、制造风险并缩短上市时间
    • 集成同步降压DC-DC转换器
    • 集成电感
    • 集成补偿元件
  • 在空间受限的应用中节省电路板空间
    • 在单个封装中集成完整的降压电源
    • 小型9mm x 15mm x 2.92mm SiP封装
    • 使用很少的外部BOM元件简化PCB设计
  • 为优化电源设计提供灵活性
    • 宽输入电压范围：4.5V至60V
    • 输出电压可调范围：0.9V至15V
    • 可调频率（100kHz至2.2MHz），具有外部频率同步功能
    • 可编程软启动
    • 辅助自举LDO可提高效率
    • 可选的可编程EN/UVLO
  • 在恶劣工业环境中可靠运行
    • 集成热保护
    • 打嗝模式过载保护
    • 低电平有效RESET输出电压监控
    • 高工业环境工作温度范围（-40°C至+125°C）/结温范围（-40°C至+150°C）
    • 符合CISPR22(EN55022) B类传导和电磁辐射骚扰相关要求
MAXM17574
集成电感的4.5V至60V、3A高效DC-DC降压电源模块

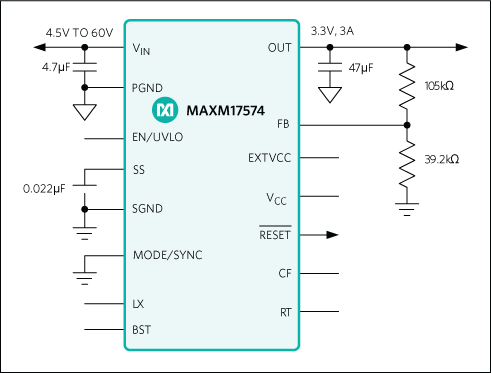

MAXM17574: Typical Application Circuit
