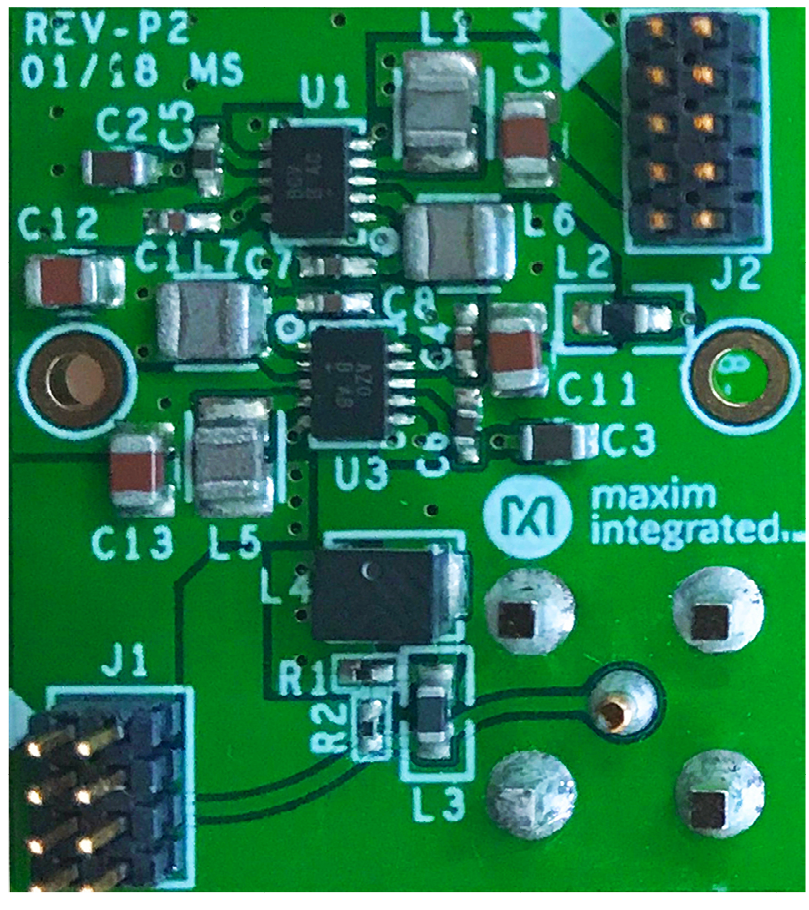

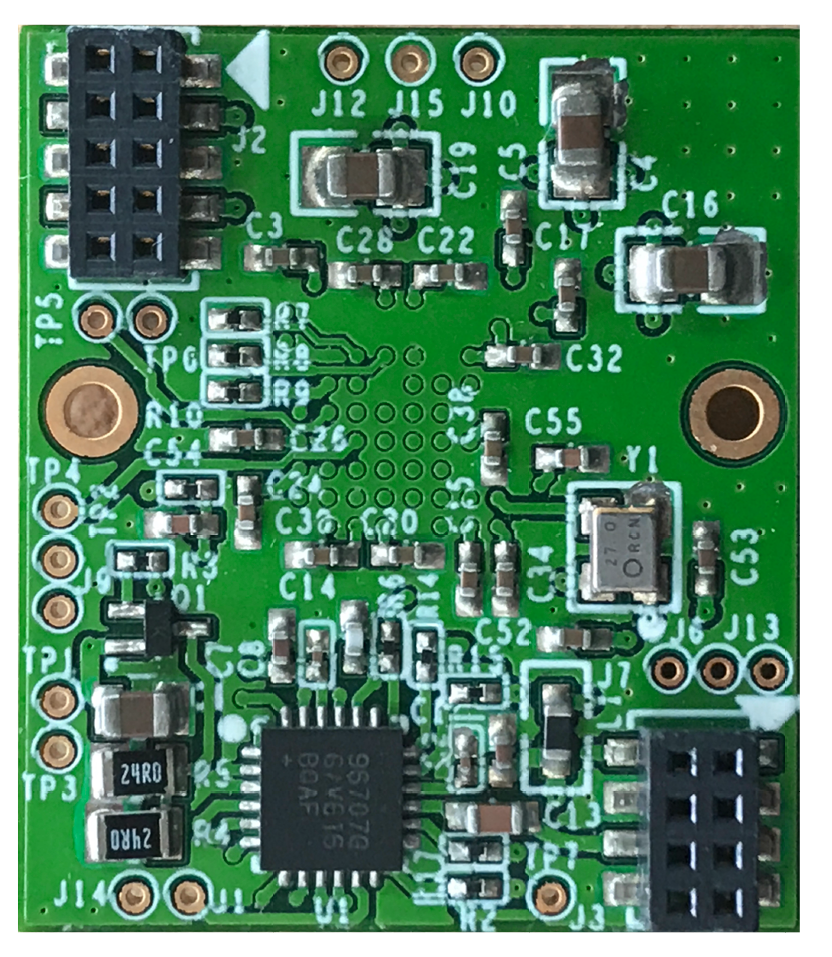

MAX96707

量产

14位GMSL串行器，带高抗扰性/高带宽模式和同轴/STP电缆驱动

1.6Gbps串行器，4mm × 4mm TQFN封装，带交叉点和CRC保护，用于ADAS应用中的视频和控制数据

数据手册 (Rev. 1) 产品选型表

产品模型: 2

Viewing:

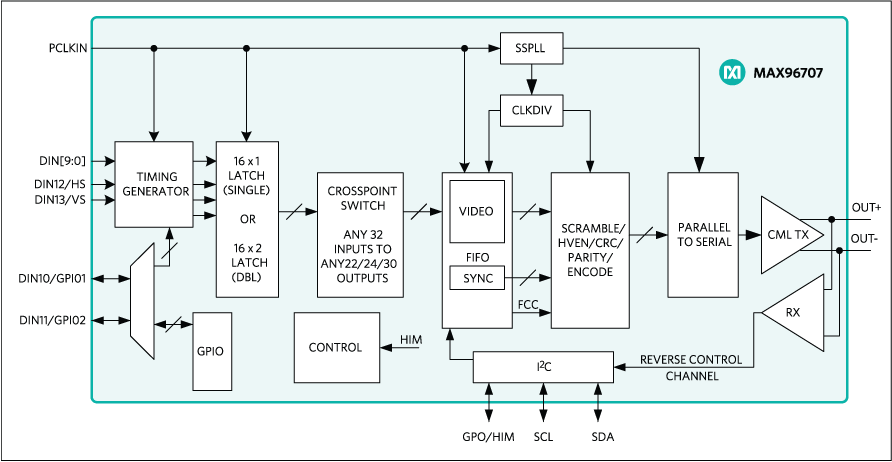

产品详情

理想用于摄像系统
- 支持低成本50Ω 同轴(100Ω STP)电缆
- 视频/控制数据检错
- 高抗扰性模式，支持可靠的控制通道EMC容限
- 检测到错误时重发控制数据
- 同类中最佳供电电流：88mA (最大)
- 预加重/预减重，全速模式下电缆可长达15m
- 24引脚(4mm x 4mm)、TQFN封装，引脚间距为0.5mm
高速数据串行化，支持百万像素摄像头
- 串行码率高达1.74Gbps
- 12.5MHz至87MHz × 12位 + H/V数据
- 36.66MHz至116MHz × 12位 + H/V数据(通过内部编码)
多种模式，提高系统灵活性
- I²C模式下9.6kbps至1Mbps控制通道(带时钟展宽)
- 交叉点开关支持任意输入位映射
- 支持编码VSYNC和HSYNC的模式
降低EMI屏蔽要求
- 可编程输出扩频
- 跟踪并行输入上的扩频
- 1.7V至1.9V I/O电源
用于摄像头上电和验证的外设功能
- 内置PRBS发生器，用于BER测试
- 专用GPO，用于摄像头帧同步触发和其他用途
- 远端/本地休眠模式唤醒
满足AEC-Q100汽车规范
- -40°C至+115°C工作温度范围
- ±8kV接触放电保护和±15kV气隙放电保护，满足IEC 61000-4-2和ISO 10605标准的ESD保护要求

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX96707GTG+	24-TQFN-4X4X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX96707GTG+T	24-TQFN-4X4X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

软件开发 1

MAXSerDesEV-N, 4.7.0

IBIS 模型 1

MAX96707 IBIS Model

评估套件

MAX96707/MAX96709评估板，带同轴和STP电缆

立即购买更多内容

特性和优点

支持14位并行输入数据并输出GMSL串行数据，采用FAKRA连接器
同轴电缆供电能力
Windows Vista和Windows 7兼容软件
USB控制接口(含电缆)
USB供电
经过验证的PCB布局
完全装配并经过测试

产品详情

MAX96707/MAX96709同轴电缆评估板(EV kit)提供经过验证的设计，用于评估MAX96707和MAX96709高带宽吉比特多媒体串行链路(GMSL)解串器，器件具有扩频和全双工控制通道，使用标准FAKRA同轴或STP电缆。评估板也包括兼容Windows Vista^®和Windows^®7的软件，为熟悉器件特性提供简单的图形用户界面(GUI)。评估板已安装MAX96707GTG+或MAX96709GTG+ IC。

为使用标准FAKRA同轴电缆完整评估GMSL，请定购MAX96707或MAX96709评估板及配套解串器电路板(本文档中以MAX96706评估板为例)；为使用STP电缆进行测试，请订购MAXCOAX2STPHSD适配器套件，并参阅其数据资料。每条链路只需一个适配器套件(连接串行器和解串器电路板)。

应用
