MAX77837
推荐新设计使用具有400nA IQ的5.5V输入、0.4A/1.05A开关电流降压-升压转换器
- 产品模型
- 2
产品详情
- 1.8V 至 5.5V 输入电压
- 从 1.8V 至 5.2V 的输出电压组合
- 95% 峰值效率(5.5VIN、3.8VOUT)
- 430nA 典型静态电流
- 10nA 关断电流
- RSEL 配置
- OUT1 和 OUT2
- 1.05A 或 0.4A 开关限流值
- DVS 功能开启或关闭
- 中断或闩锁模式
- 保护特性
- 输入欠压锁定 (UVLO)
- 过流保护 (OCP)
- 热关断
- 1.84mm x 1.03mm,8 焊球 WLP
- 2.5mm x 2.0mm,8 引脚 FC2QFN
MAX77837是业界超小尺寸nanoPower降压-升压转换器,专为可穿戴设备和物联网(IoT)应用中使用的单节电池化学特性进行了优化。
该转换器采用1.8V至5.5V的输入电压工作。1.8V至5.2V的输出电压可通过连接到两个硬件控制引脚的电阻进行设置。该IC可在连续导通模式(CCM)、跳跃模式和低功耗模式下运行,确保在宽负载电流范围内实现高效率。此外,该IC具有430nA(典型值)超低静态电流和10nA(典型值)关断电流,非常适合需要长时间待机的电池供电应用。
MAX77837提供两个专有的硬件控制引脚SEL1和SEL2。通过连接在SEL1 (RSEL1)的电阻,可选择两个1.8V至5.2V输出电压(OUT1和OUT2)的预定义组合。连接在SEL2 (RSEL2)的电阻支持使用两种不同的开关限流配置(1050mA和400mA),从而优化外部元件尺寸,使能或禁用动态电压调整(DVS)功能,并在发生负载短路事件时选择打嗝或闩锁模式。RSEL2还可以将启动电压配置为OUT1或OUT2,并且DVS功能可以根据需要将输出电压从较低的VOUT更改为较高的VOUT,而无需关断器件。
MAX77837采用1.84mm x 1.03mm、0.4mm引脚间距、8引脚晶圆级封装(WLP),以及2.5mm x 2.0mm、8引脚倒装芯片QFN封装(FC2QFN)。
应用
- LPWAN SoC配套电源解决方案
- 物联网和可穿戴应用
- 资产跟踪器
- 智能仪表
参考资料
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX77837EWA+ | 8-WLCSP-N/A | ||
MAX77837EWA+T | 8-WLCSP-N/A |
这是最新版本的数据手册
工具及仿真模型
EE-Sim Power®工具 1
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。

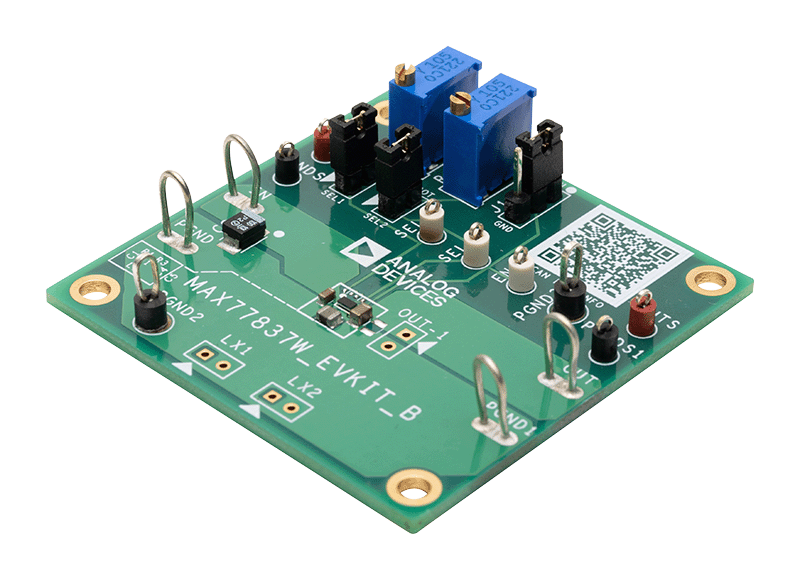

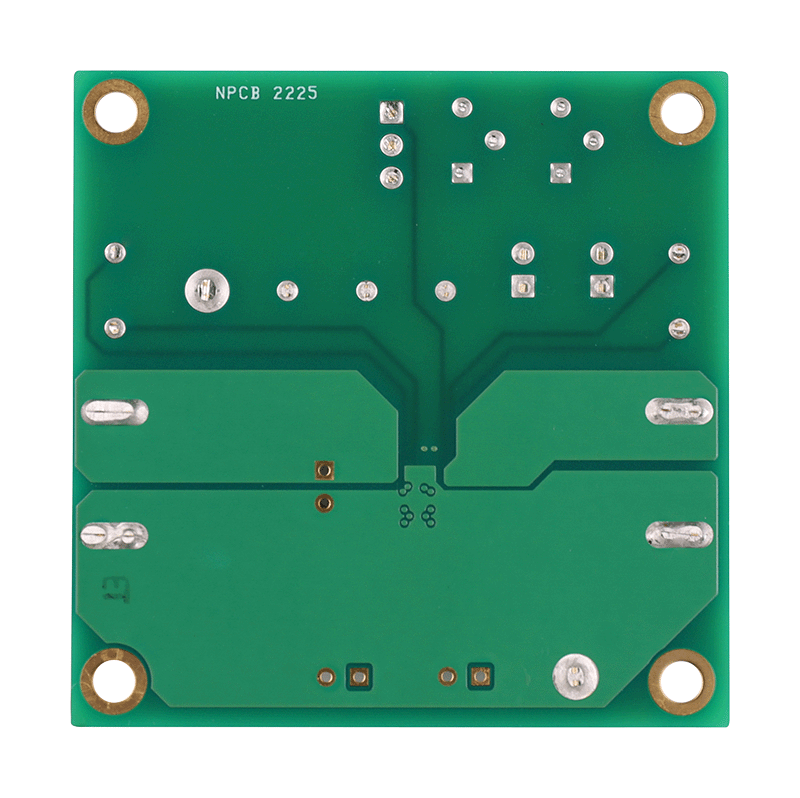

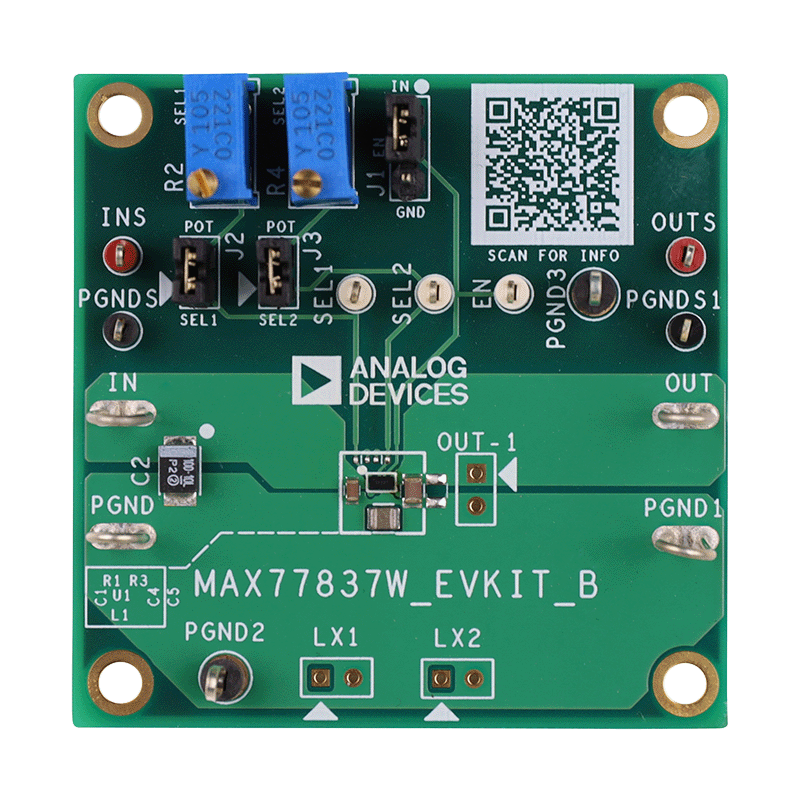

立即开始EE-Sim评估套件

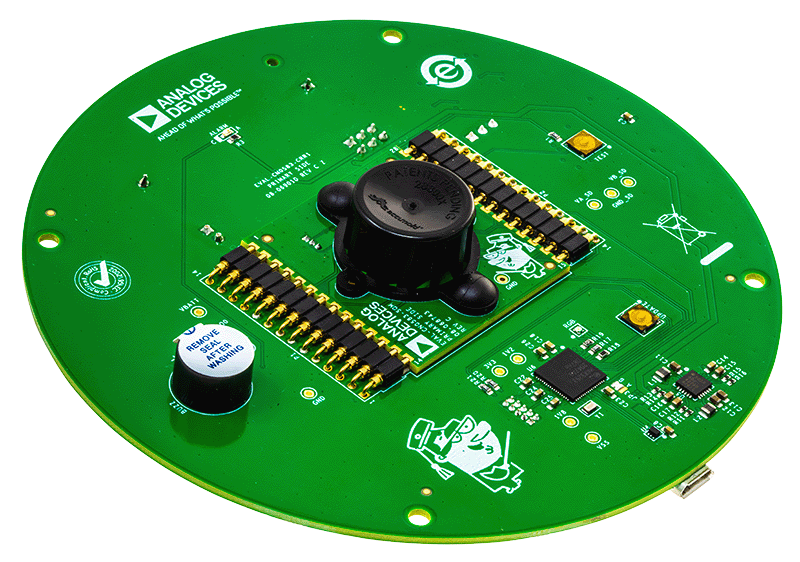

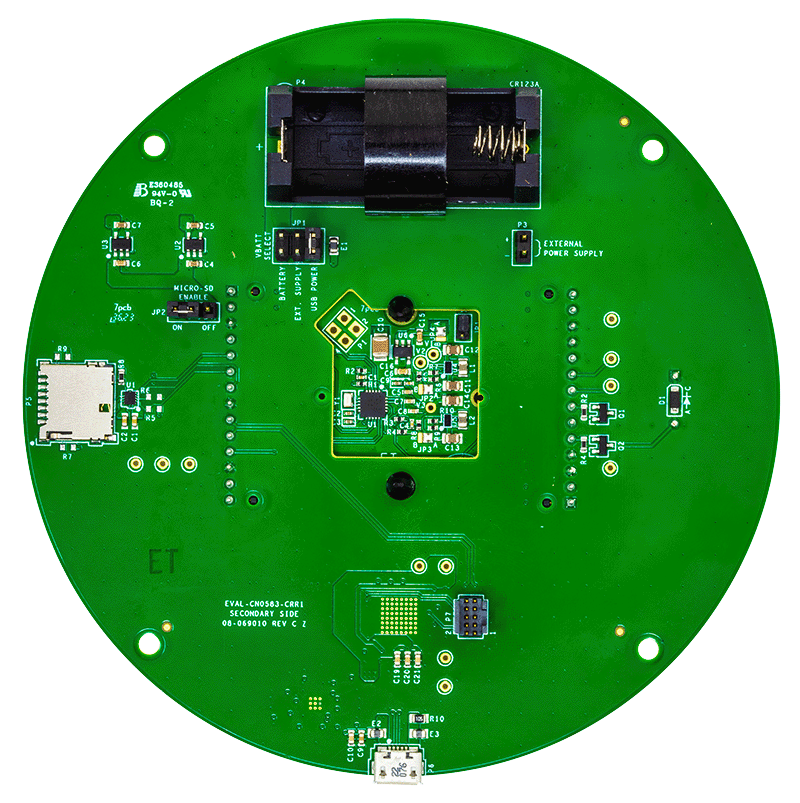

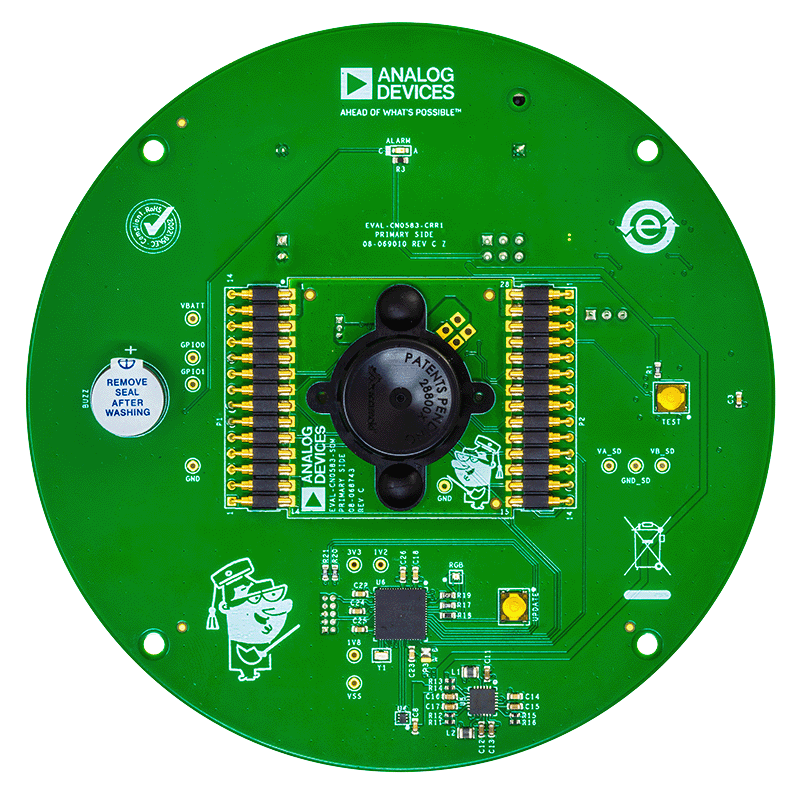

参考电路
