MAX5931B
MAX5931B
过期低电压、三路、热插拔控制器/供电排序器/电压跟踪器
三通道热插拔控制器，提供排序、跟踪或独立的通/断控制，支持低压电源
- 产品模型
- 1
Viewing:
产品详情
- 安全地带电插拔+1V至+15V电源，只需任一输入电压(VIN_) ≥ 2.7V
- 可调节断路器/限流门限：25mV至100mV
- 可配置成跟踪、排序或独立操作模式
- VariableSpeed/BiLevel断路器响应
- 内部电荷泵产生n沟道MOSFET的栅极驱动
- 启动时具有受控的浪涌电流
- 自动重试或锁存故障管理
- 可编程欠压闭锁
- 状态输出指示故障/安全状态

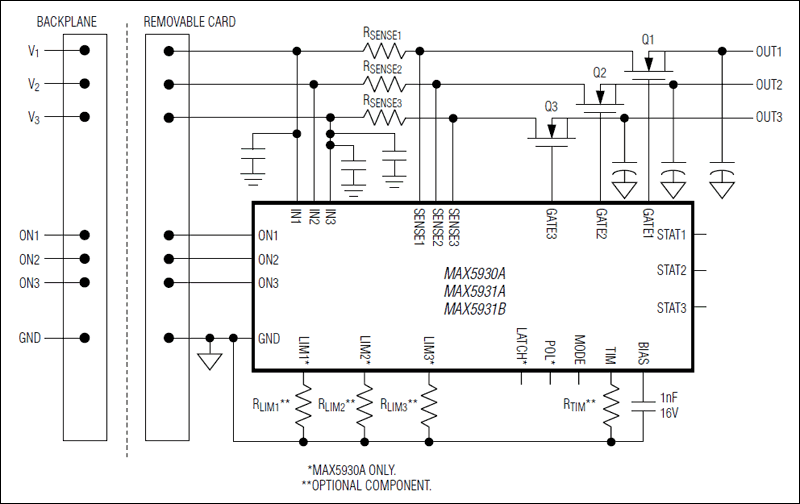

MAX5930A/MAX5931A/MAX5931B +1V至+15V三通道热插拔控制器为多电源系统提供完备的保护。它们使电路卡能够安全地插入和拔出正在工作的背板。这些器件可以为多组+1V至+15V范围的电源提供热插拔控制(只要其中一组等于或大于+2.7V)。输入电源(通道)可以配置为顺序开/关、相互跟踪或完全独立的操作。
电路板卡的已放电滤波电容对于有源背板呈现为低阻。从背板到电路板卡涌入的高浪涌电流会烧毁连接器和元件，或在瞬间拉低背板电源电压，造成系统复位。MAX5930A/MAX5931A/MAX5931B热插拔控制器针对这些问题设计，插入板卡时，控制输出电压以一定斜率逐渐升高，并将电流控制在一个预定界限，使系统安全稳定地工作。启动过程完成后，片上比较器能够对短路和过流故障提供VariableSpeed/BiLevel™保护，并对系统噪声和负载瞬变不敏感。
如果发生故障，负载将被切断。MAX5930A/MAX5931A/MAX5931B的故障管理模式可选，发生故障后可以锁定故障或自动重试。
为了减少外部元件的数量和设计时间，MAX5930A/MAX5931A/MAX5931B提供了多种选项。所有器件都集成了电荷泵(用于驱动外部低成本N沟道MOSFET的栅极)、可调节启动定时器以及可调节的电流门限。器件的集成功能(例如：启动电流控制和脉冲电流保护等)省去了外部定时电阻和电容。MAX5931A为每个通道提供漏极开路、低电平有效的状态输出，MAX5931B为每个通道提供漏极开路、高电平有效的状态输出，MAX5930A的状态输出极性可以选择。
MAX5930A采用24引脚QSOP封装，MAX5931A/MAX5931B采用20引脚QSOP封装。所有器件工作于-40°C至+85°C扩展级温度范围。
应用
- 基站线卡
- 热插拔子卡
- 网络交换机、路由器、集线器
- 便携式计算机设备坞站
- 电源排序/跟踪
- RAID
- 固态电路断路器
