MAX44286

量产

低功耗、高精度、4焊球WLP封装、电流检测放大器

最薄、最小电流检测放大器，具有超低失调，微小增益误差，超低功耗

数据手册 (Rev. 0) 产品选型表
产品模型
7
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超低输入失调电压和微小增益误差，允许检测电阻检测微小电流(nA)
    • 30µV (最大值)失调电压
    • 0.23% (最大值)增益精度
  • 低耗流节省功耗
    • 12.5µA ICC @ 200kHz增益带宽
  • 节省空间的4焊球WLP封装
    • 0.78mm x 0.78mm x 0.35mm
  • 业内领先的低功耗范围
    • 1.6V至5.5V输入共模电压
  • 四种增益选项，选择检测电阻非常灵活
    • G = 25V/V (MAX44286T)
    • G = 50V/V (MAX44286F)
    • G = 100V/V (MAX44286H)
    • G = 200V/V (MAX44286W)
MAX44286
低功耗、高精度、4焊球WLP封装、电流检测放大器

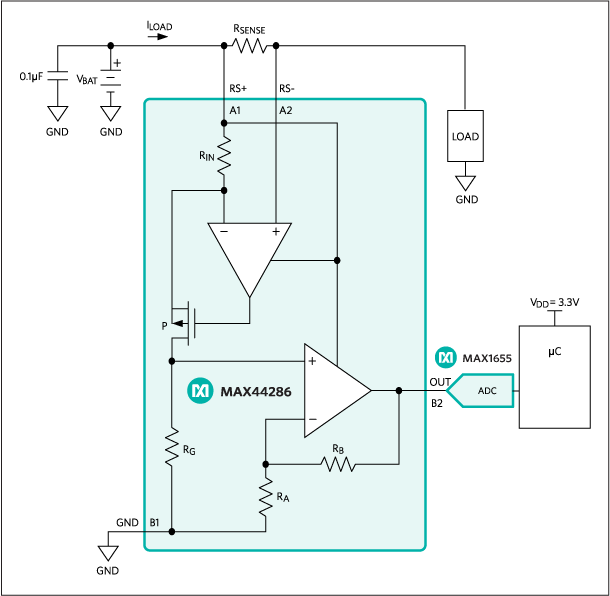

MAX44286: Typical Application Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

SPICE 模型 1

评估套件

MAX44286EVKIT

MAX44286评估板

立即购买 更多内容

特性和优点

  • 高精度实时电流监测
  • +1.8V至+5.5V输入共模范围
  • 经过验证的PCB布局
  • 符合RoHS标准

产品详情

MAX44286评估板(EV kit)提供一个验证的设计，用于评估MAX44286零漂移、高边、电流检测放大器，Max44286高精度和低电流。评估板演示采用超小、0.78mm x 0.78mm x 0.35mm、4焊球WLP封装的MAX44286。

评估板PCB已安装MAX44286FAWS+，为50V/V增益版本。也可选择其它的增益，都引脚兼容， MAX44286TAWS+ (25V/V增益)、MAX44286HAWS+ (100V/V增益)和MAX44286WAWS+ (200V/V增益)，可联系工厂提供免费样品。

应用

  • 移动配件
  • 笔记本计算机和平板电脑
  • 便携式医疗设备
  • 便携式/电池供电系统
  • 电源管理系统
  • 智能电话
MAX44286EVKIT
MAX44286评估板
