MAX3302E
MAX3302E
量产USB On-the-Go收发器与电荷泵
首款具有±15kV ESD保护的USB On-the-Go收发器，带有电荷泵
- 产品模型
- 2
Viewing:
产品详情
- 兼容于USB 2.0的全速/低速OTG收发器
- 适用于USB On-the-Go、嵌入式主机或外围设备
- D_IN、VBUS、D+和D-引脚提供±15kV ESD保护
- 为VBUS信令提供电荷泵，工作电压低至3V
- 内置VBUS与ID比较器
- 为主机/外设提供内部可切换的上拉和下拉电阻
- I²C总线接口，带有命令和状态寄存器
- 线性稳压器为内部电路以及D+/D-上拉电阻供电
- 支持SRP和HNP

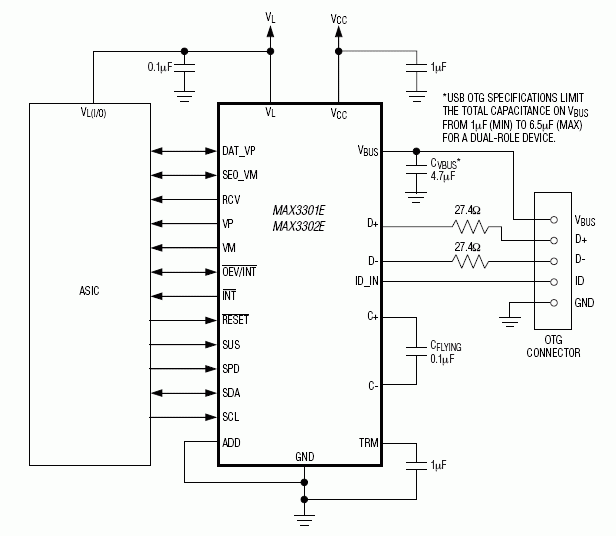

MAX3301E/MAX3302E是完全集成的USB On-the-Go (OTG)收发器与电荷泵，不需要PC主机就可以实现移动设备(如PDA、蜂窝电话与数码相机等)之间以及与USB外设的连接。使用嵌入USB主机的MAX3301E/MAX3302E可以直接与打印机或外部硬件驱动器等设备连接。
MAX3301E/MAX3302E集成了USB OTG收发器、VBUS电荷泵、线性稳压器以及兼容于I²C总线的2线串行接口。内部电平转换器使MAX3301E/MAX3302E可以与+1.65V至+3.6V逻辑接口。MAX3301E/MAX3302E中OTG兼容的电荷泵可以工作在+3V至+4.5V输入电压，输出电流大于8mA时，可以在VBUS上提供OTG兼容的输出。
MAX3301E/MAX3302E使得那些无法提供或容许USB OTG要求的+5V VBUS电平的、高集成度数字设备能够实现USB OTG通信。利用内部比较器控制、测量VBUS，支持USB OTG会话请求协议(SRP)和主机协商协议(HNP)。
MAX3301E/MAX3302E内部为VBUS、ID_IN、D+和D-引脚提供±15kV静电放电(ESD)保护。MAX3301E/MAX3302E采用25焊球晶片级(UCSP™)、25焊球WLP封装、28引脚TQFN封装和32引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围内。
应用
- 数码相机
- 移动电话
- MP3播放器
- PDA
参考资料
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX3302EETI+ | Thin Quad Flatpack, No Leads | ||
| MAX3302EETI+T | Thin Quad Flatpack, No Leads |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 20, 2016 - 1612 ASSEMBLY |
||
| MAX3302EETI+ | 量产 | |
| MAX3302EETI+T | 量产 | |
